有向图和无向图入门

什么是图?

• 在图中的数据元素通常称为顶点，
• 图（Graph）是由顶点集合（Vertex）及顶点之间的关系集合（Edge）组成的一种数据结构，记为G=（V，E）。

什么是无向图?

• 在图中，根据顶点之间的关系是否有方向性可将图分为有向图和无向图。

对于无向图，顶点的关系为无向边，用圆括号表示。

例如（x，y），由于无向边没有方向性，所以（x，y）和（y，x）是等价的，是同一条边。

什么是有向图?

对于有向图来说，顶点间的关系称为有向边，用尖括号表示。

如<x，y>表示从顶点x发向顶点y的边，x为始点，y为终点。有向边也称为弧，则x为弧尾，y弧头，而<y，x>表示y为弧尾，x为弧头的另一条弧。

图,边,顶点分别如何表示?

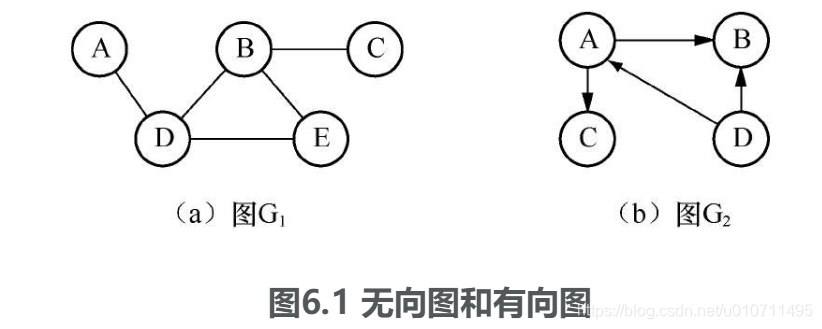

对于图6.1所示的无向图G1和有向图G2，它们的数据结构可以描述为：G1=（V1，E1），其中

V1=｛A，B，C，D，E｝，
E1=｛（A，D），（B，C），（B，D），（B，E），（D，E）｝

G2=（V2，E2）
V2=｛A，B，C，D｝，
E2=｛<A，B>，<A，C>，<D，A>，<D，B>｝

总结

• 图由顶点和边组成
• 图分为有向图和无向图
