MMU总览

armv8 的 MMU 为 code 增加了一个新概念 : 虚拟地址 ,在这个概念之上,加了很多限制
目前好像是无法在物理地址上直接加限制的 //  MPU 就是这样子的,但是颗粒度大
相关的限制
size			:有效位数   颗粒度
内存属性			:共享  缓冲缓存  内存顺序模型（普通/设备）	// Memory region attributes
权限			:el0/1读写执行						  	// Memory access control
相关的控制
寄存器
	直接寄存器
		TTBL0/TTBL1
		TCR
		SCTLR
	间接寄存器
		MAIR
页表
	L0
	L1
	L2
	L3

MMU限制

size
ARMv8 有两套页表机制,索引了两套页表
	TTBR1_EL1 // 颗粒度由 TCR.TG0 控制,虚拟地址区域的大小由 T1SZ 控制
	TTBR0_EL1 // 颗粒度由 TCR.TG1 控制,虚拟地址区域的大小由 T0SZ 控制
第一个size相关 : TCR.TGx
TGx 字段
	0b00 : 4KB
	0b01 : 16KB
	0b11 : 64KB
第二个size相关 : TCR.TxSZ
TxSZ 字段:
	va最大地址 : 2^(64-TxSZ) // 64bit中的其他高位无效(不代表地址),被其他解释
第三个size 相关 : TCR.IPS
用来配置 地址转换(va->pa)后,得到的 物理地址(pa)的最大值
内存属性
Level 2
内存顺序模型
	Device : 更严格的访存方式 // 读写会有连带效应
	Normal : 比较宽松的访存方式
	// 意思是访存的"内存顺序" 不同
		在实际应用中, Device/Normal 是 Cacheability & Shareability 的 封装
	Device
		Outer Shareable
		Non-cacheable
	Normal
		Non-Shareable 或 Inner Shareable 			或 Outer Shareable
		Non-cacheable   或 Write-Through Cacheable  或 Write-Back Cacheable

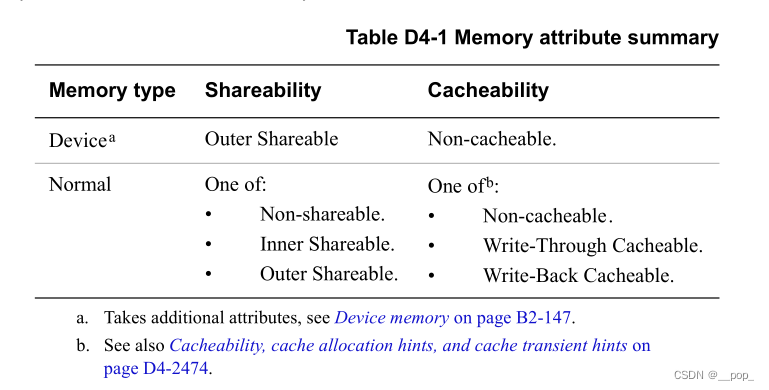

	Memory attribute summary P2468

在这里插入图片描述

1.为什么把他设置为这个属性
2.实际应用中怎么配置
3.设置了这个属性之后，mmu遇到后会怎么处理
Level 1 Shareability

在这里插入图片描述

Shareability // 多核处理器系统中某一个内存区域的高速缓存可以被那些观察者观察到.
	不共享		: 只能被本地cpu能观察到
	内部共享		: 只能被 具有"内部共享属性的高速缓存"的CPU 观察到
	外部共享    	: 能被外部共享的观察者(cpu,gpu,dma) 观察到
	// 一块内存被设置为 共享性, 意思是 该块内存能被缓存到 哪个Level 的 cache

	// Non-shareable:该内存位置一般只能被唯一处理器访问，
	// 如果还有其他处理器能访问该位置，可能需要软件用缓存一致性指令来保证缓存一致性[3]；

	// Inner Shareable: 该内存位置可以被InnerShareability domain 中的所有处理器访问，
	// 并且硬件保证该位置在这些处理器间的数据一致性
	// InnerShareability domain中的处理器一般被同一个虚拟机监视器或操作系统控制；

	// Outer Shareable: 该内存位置可以被OuterShareability domain中的所有处理器访问
	// 并且硬件保证该位置在这些处理器间的数据一致性，
	// InnerShareability domain 是OuterShareability domain的一个子集，但不要求是真子集。


page.SH[1:0] :
	0b00 没有共享性
	0b01 保留
	0b10 外部可共享
	0b11 内部可共享
---

1.为什么把他设置为这个属性
	想让其缓存到哪一层cache
2.实际应用中怎么配置
	应该根据 内存的不同位置来配置 // TODO
3.设置了这个属性之后，mmu遇到后会怎么处理

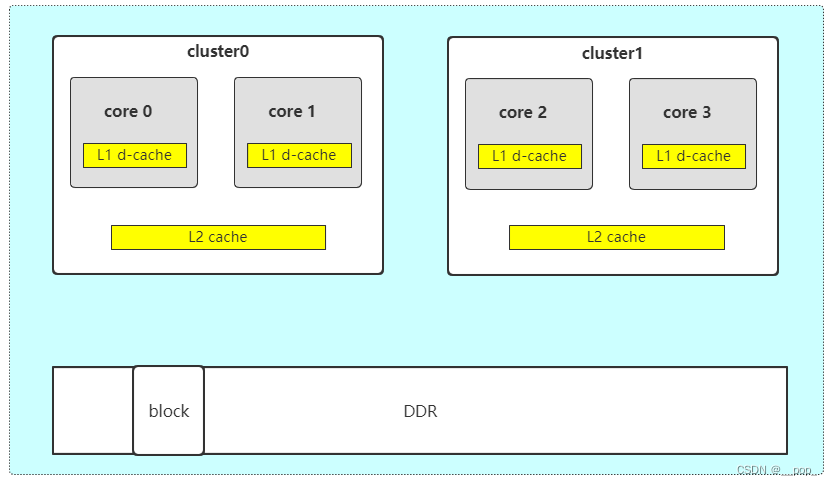

	如果将block的内存属性配置成 non-shareable, 那么core0访问该内存时
		数据缓存的到Core0的L1 d-cache 和 cluster0的L2 cache，不会缓存到其它cache中

	如果将block的内存属性配置成 inner-shareable, 那么core0访问该内存时
		数据只会缓存到core 0和core 1的L1 d-cache中, 也会缓存到clustor0的L2 cache，不会缓存到clustor1中的任何cache里。

	如果将block的内存属性配置成 outer-shareable, 那么core0访问该内存时
		数据会缓存到所有cache中
Level 1 Cacheability
cache 有 共享性 , 和 内存的共享性有什么关系?
TODO

Cacheability
	TODO

SCTLR.I
	开关icache高速缓存
SCTLR.C
	开关data高速缓存

page.AttrIndx[2:0] :
	索引 MAIR寄存器的 第 N 个内存属性
---
1.为什么把他设置为这个属性
	因为想要读写的时候会不会缓存,什么时候缓存
2.实际应用中怎么配置
	如果是设备内存,必须配置 Non-Cacheable
3.设置了这个属性之后，mmu遇到后会怎么处理
	遇到 Non-Cacheable 				的时候,直接写入内存,从内存读取
	遇到 Write-Through Cacheable 	的时候,直接写入cache,同时写入内存
	遇到 Write-Back Cacheable     	的时候, 写入cache,等cache失效的时候写入内存

	如果将block的内存属性配置成Non-cacheable，那么数据就不会被缓存到cache，那么所有observer看到的内存是一致的，也就说此时也相当于Outer Shareable。
	其实官方文档，也有这一句的描述：
	在B2.7.2章节 “Data accesses to memory locations are coherent for all observers in the system, and correspondingly are treated as being Outer Shareable”

	如果将block的内存属性配置成write-through cacheable 或 write-back cacheable，那么数据会被缓存cache中。write-through和write-back是缓存策略。

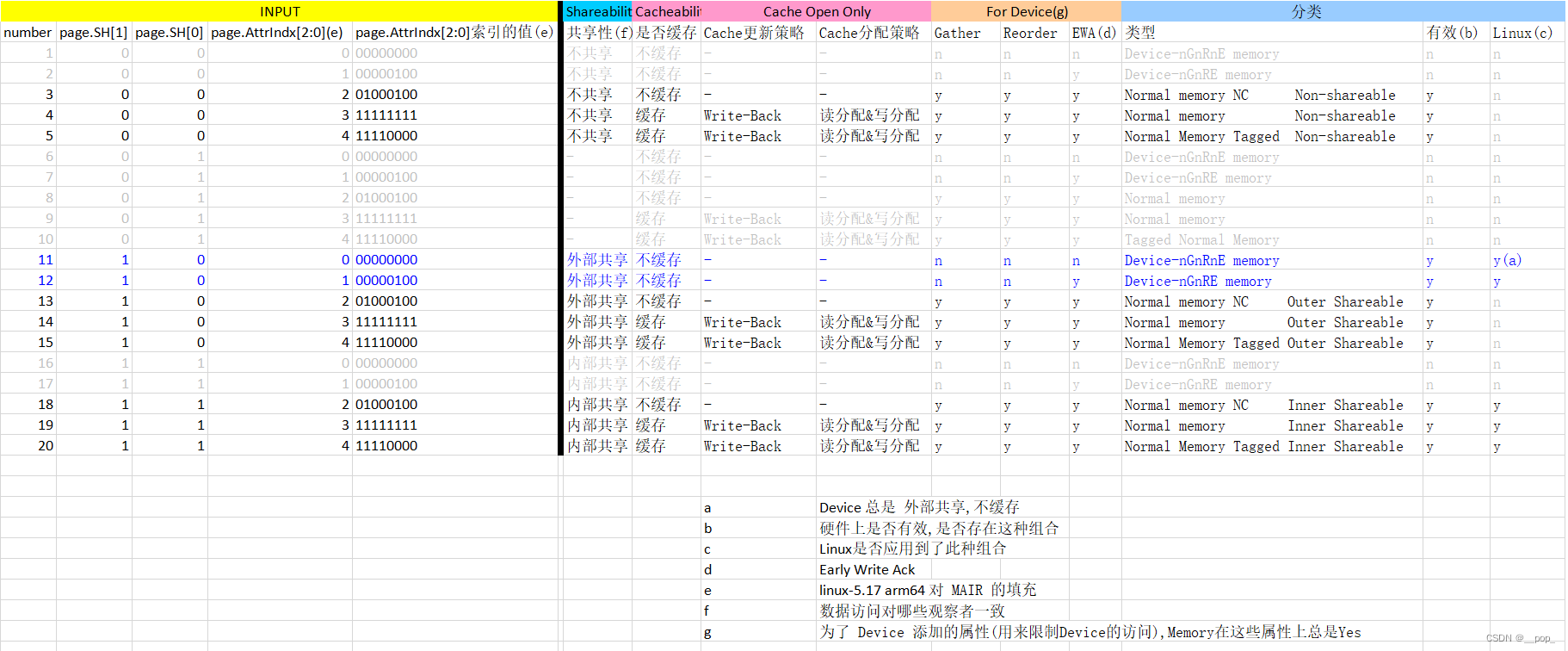

Cacheability 和 Shareability 的自由组合

在这里插入图片描述

translation table walks 涉及的内存的内存属性
translation table walk 时,会涉及到 页表 所在的内存
这些内存 的 Shareability 由 TCR.SHx 设置
这些内存 的 Cacheability 由 TCR.ORGNx/TCR.IRGNx 设置

// 这个过程是 table walk 做的, 寻址的 物理地址 , 用的是 TCR 中的 SHx 和 IRGNx/ORGNx 来确认物理内存属性
// cpu开MMU,读取某地址 		, 寻址的 虚拟地址 , 用的是页表中 的 page.SH[1:0] 和 AttrIndx[2:0] 和 来确认 物理内存属性
  • Shareability
TCR.SHx : 设置默认 Shareability
	配置TTBRx 页表相关内存的高速缓存共享属性
	0b00 : 不共享
	0b10 : 外部共享
	0b11 : 内部共享

	// CPU有一个VA，要转换成PA，CPU需要查找页表。
	// 那么查找页表的过程是不是shared，就是由TCR.SHx定义的
  • Cacheability
TCR.ORGNx : 设置默认 Cacheability
	配置TTBRx 页表相关内存 中的 外部共享内存
	0b00 : 普通内存,外部共享,不高速缓存
	0b01 : 普通内存,外部共享,高速缓存策略是 回写 	写分配/读分配
	0b10 : 普通内存,外部共享,高速缓存策略是 写直通 	写不分配/读分配
	0b11 : 普通内存,外部共享,高速缓存策略是 回写  	写不分配/读分配
TCR.IRGNx : 设置默认 Cacheability
	配置TTBRx 页表相关内存 中的 内部共享内存
	0b00 : 普通内存,内部共享,不高速缓存
	0b01 : 普通内存,内部共享,高速缓存策略是 回写 	写分配/读分配
	0b10 : 普通内存,内部共享,高速缓存策略是 写直通 	写不分配/读分配
	0b11 : 普通内存,内部共享,高速缓存策略是 回写  	写不分配/读分配

	// CPU有一个VA，要转换成PA，CPU需要查找页表。
	// 那么查找页表的过程要不要查cache,就是由TCR.ORGNx/TCR.IRGNx定义的。

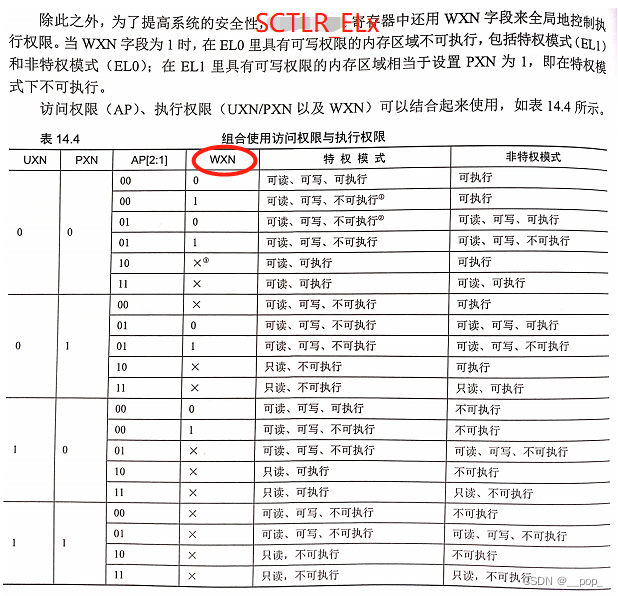

权限

在这里插入图片描述

MMU 控制

寄存器
MAIR
描述 Cacheability
64bit寄存器,每8个bit描述一个memory type , 共可设置 8个 memory type(8个框)
用来被 page.AttrIndx[2:0] 索引 8个框 中的哪一个
TCR
TTBL0/TTBL1
SCTLR
页表
最大支持 4级别(L0 L1 L2 L3)
64KB 的颗粒度为什么不从L0开始,而是从L1开始
	因为 最后一个肯定是 L3,且最大为3级别, 所以只能从L1开始
	L3 和 L0/1/2 定义不同 , L0/1/2 定义相同
所有可能存在的页表
最大级数颗粒度L0L1L2L3索引页面大小
44KB1512GB(不支持)
44KB111GB
44KB1112MB
44KB11114KB
416KB1512TB(不支持)
416KB11128TB(不支持)
416KB11132MB
416KB111116KB
364KB14TB(ARMv8.2-LPA)
364KB11512MB
364KB11164KB
L0/1/2 页表的描述
  • 4级别(颗粒度为4/16KB)的L0/1/2

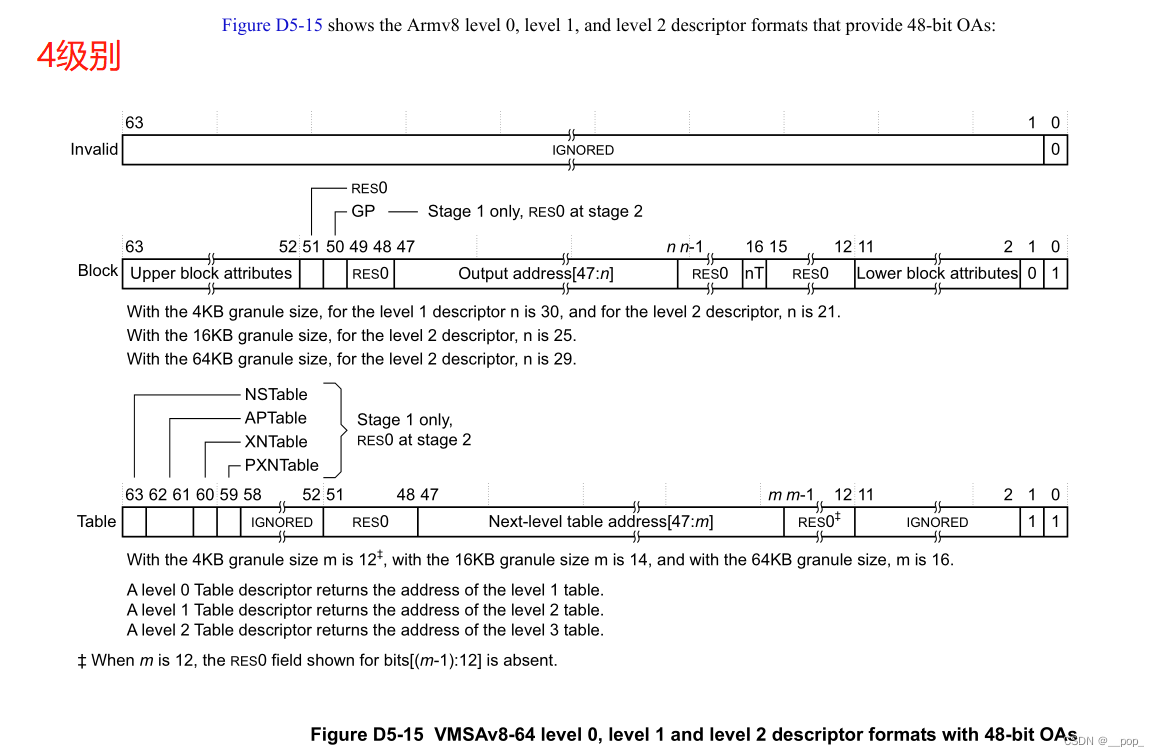

    在这里插入图片描述
  • 3级别(颗粒度为64KB)的L1/2

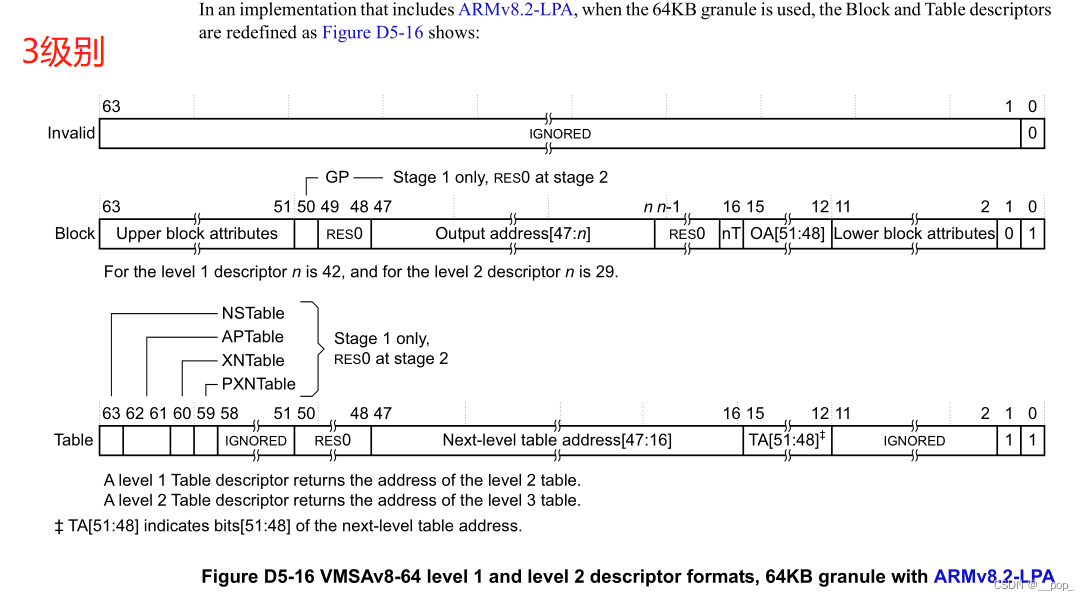

    在这里插入图片描述
L3 页表的描述

在这里插入图片描述

Linux 对MMU的应用

linux 对MAIR的应用
ARM64中的 MAIR中的8bit,可以有 2^8个排列组合. 存在于 8 个 框中
但是 linux 只用到了五个框,MT_XXX 是 index(索引了MAIR), 并不是 MAIR 中的编码
---
// linux-5.17                             // index 编码
132 #define MT_NORMAL       	0         // 000   11111111
										  // Normal memory, Outer Write-Back Non-transient . Read Allocate . Write Allocate
										  // Normal memory, Inner Write-Back Non-transient . Read Allocate . Write Allocate

133 #define MT_NORMAL_TAGGED    1         // 001   11110000
										  // Tagged Normal Memory. Inner+Outer Write-Back Non-Transient memory,Inner+Outer Read-Allocate, Inner+Outer Write-Allocate.

134 #define MT_NORMAL_NC        2         // 010   01000100
										  // Normal memory, Outer Non-cacheable
										  // Normal memory, Inner Non-cacheable

135 #define MT_DEVICE_nGnRnE    3         // 011   00000000
										  // Device memory. Device-nGnRnE memory

136 #define MT_DEVICE_nGnRE     4         // 100   00000100
										  // Device memory. Device-nGnRE memory

封装的API
----------------
MT_NORMAL
	PROT_SECT_NORMAL
	PROT_SECT_NORMAL_EXEC
	PROT_NORMAL
		PAGE_KERNEL
		PAGE_KERNEL_RO
		PAGE_KERNEL_ROX
		PAGE_KERNEL_EXEC
		PAGE_KERNEL_EXEC_CONT
	_PAGE_DEFAULT
		PAGE_NONE
		PAGE_SHARED
		PAGE_SHARED_EXEC
		PAGE_READONLY
		PAGE_READONLY_EXEC
		PAGE_EXECONLY

MT_NORMAL_TAGGED
	pgprot_tagged 和 pgprot_mhp
	PROT_NORMAL_TAGGED 	-> 无

MT_DEVICE_nGnRE
	pgprot_device
	PROT_DEVICE_nGnRE 	-> ioremap
				       |-> FIXMAP_PAGE_IO

MT_DEVICE_nGnRnE
	pgprot_noncached
	PROT_DEVICE_nGnRnE 	-> ioremap_np

MT_NORMAL_NC
	pgprot_writecombine
	PROT_NORMAL_NC 		-> ioremap_wc

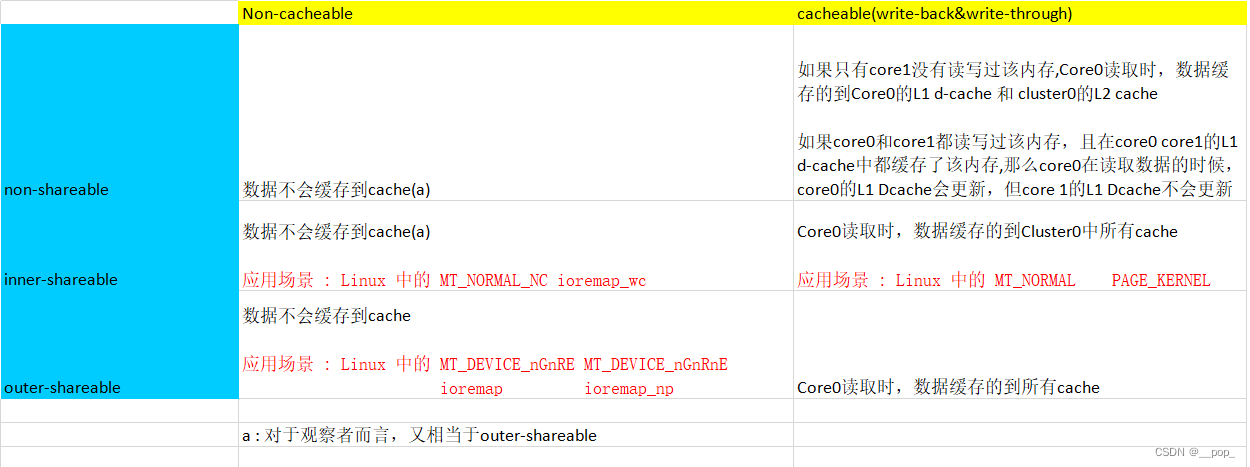

Linux 对 内存属性(Shareability & Cacheability) 的应用

在这里插入图片描述
