USB1.1 设备插入时的电气特性

__pop_

已于 2022-12-02 22:29:41 修改

阅读量446

点赞数

分类专栏： USB 文章标签： usb

于 2022-12-02 22:26:15 首次发布

本文链接：https://blog.csdn.net/u011011827/article/details/128155558

版权

USB 专栏收录该内容

23 篇文章

订阅专栏

本文详细介绍了USB1.1规范中对于设备的速度分类标准，包括低速(lowspeed)和全速(fullspeed)设备的区别。通过对比D+和D-线上的电阻配置，阐述了如何在设备插入时通过信号电平来识别设备类型。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

Universal Serial Bus Specification Revision 1.1.pdf P129
中有描述 usb Low-speed 和 Full-speed 的不同及插入时的不同

usb 1.1 将设备(function&hub)按速度分类,有两种
	low  speed device
	full speed device

// host port D+ D- 有 15K的下拉
The pull-down terminators on downstream ports are resistors of 15k(5%精度) connected to ground.

全速设备 D+ 有1.5K上拉, D- 没有上下拉
Full-speed devices are terminated as shown in Figure 7-10 with the pull-up resistor on the D+ line.
低速设备 D- 有 1.5K上拉 , D+ 没有上下拉
Low-speed devices are terminated as shown in Figure 7-11 with the pull-up resistor on the D- line.
A device that has a detachable cable must use a 1.5k(5%精度) resistor tied to a voltage source between 3.0V
and 3.6V (VTERM) to satisfy these requirements.

所以在插入后,
全速设备 会 D+ 高电平, D- 低电平
低速设备 会 D+ 低电平, D- 高电平

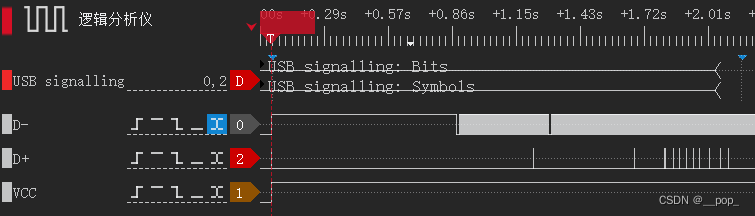

USB插入后的实际波形参考

在这里插入图片描述

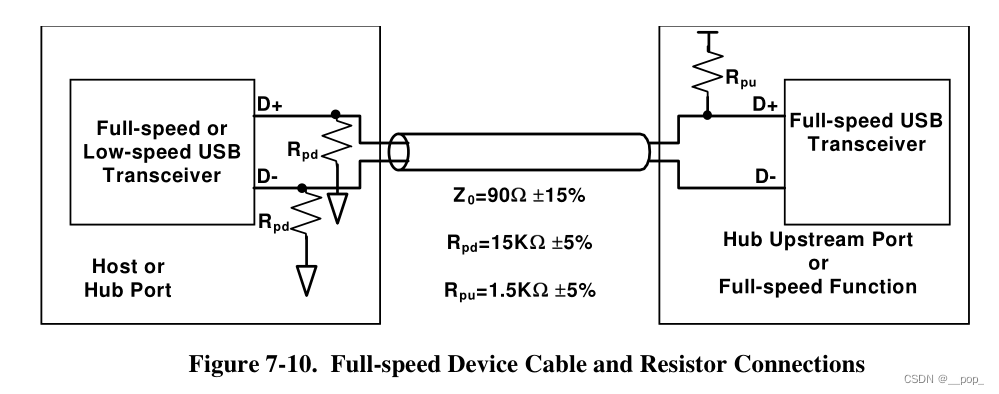

文档参考
