cadence中run pspice运行仿真 光标搜索Search Command

在cadence进行波形分析时，如果可以随时找到对应的点分析十分方便。

也就是cadence中的光标搜索（Search Command）功能

image-20240324164748301

但是需要输入正确形式才能使用

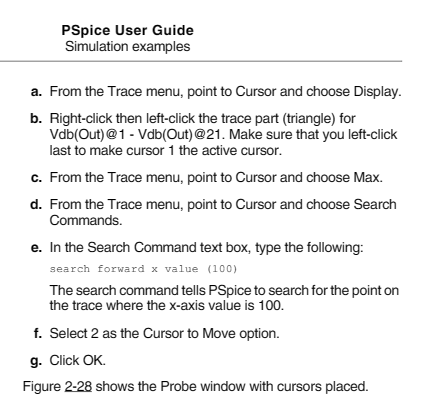

官方说明：PSpice User Guide - PSpice User Guide (cadence.com)

image-20240324164526394

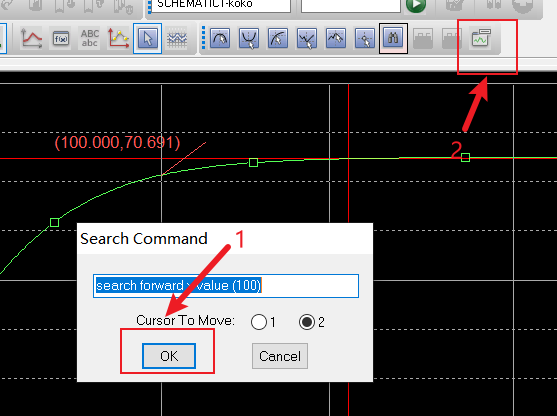

假设你需要找在x轴为100的点，输入如下指令，标点即可显示

search forward x value (100)

image-20240324164705738
