电压隔离芯片AMC1311x-Q1

在这里插入图片描述
汽车级别的芯片：: 工作温度范围：–40°C to +125°C

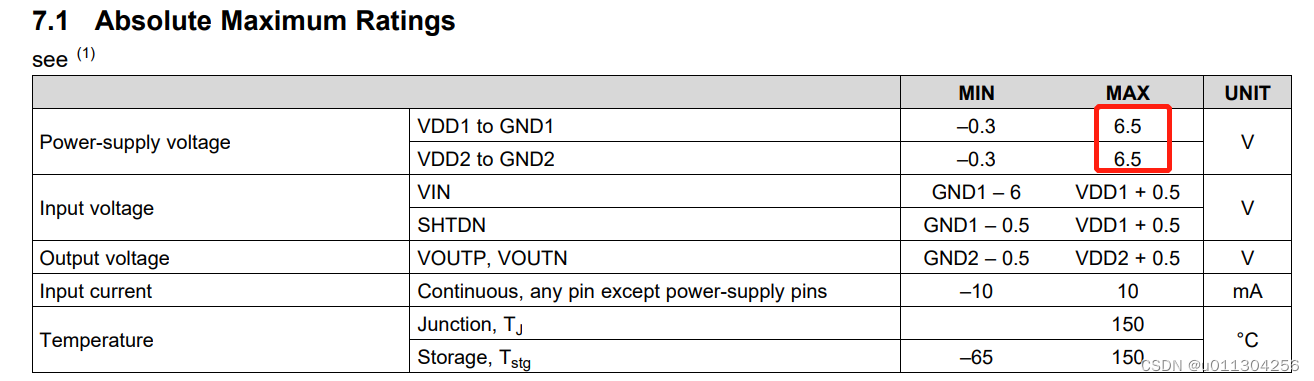

参数最大变化范围：在这里插入图片描述

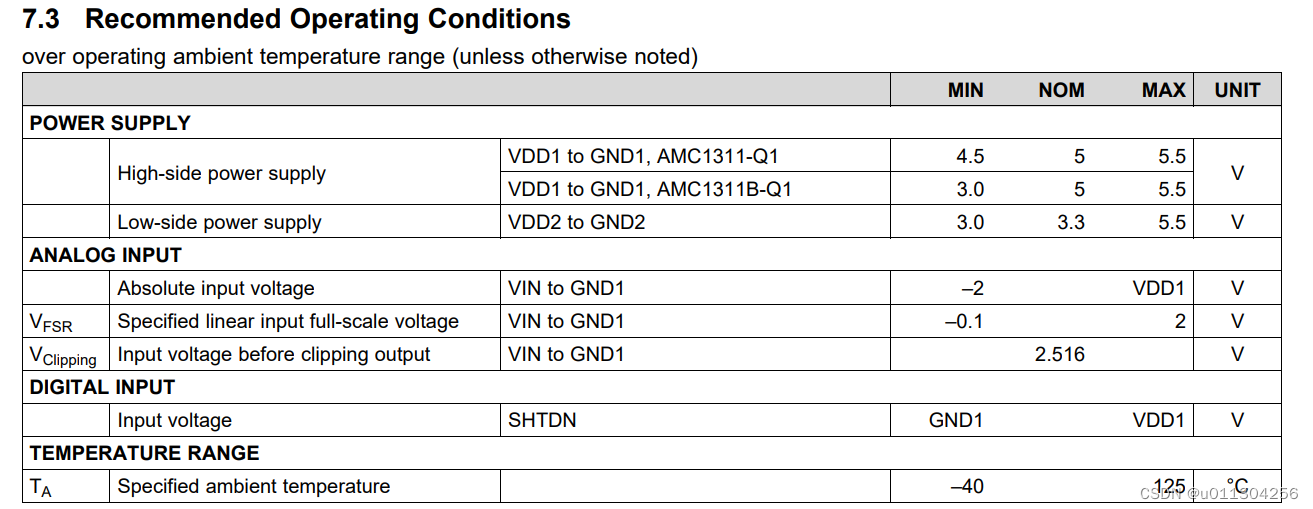

推荐操作条件：

在这里插入图片描述
该芯片能够很好的隔离电压信号，一般也可以作为低速率数字信号使用。

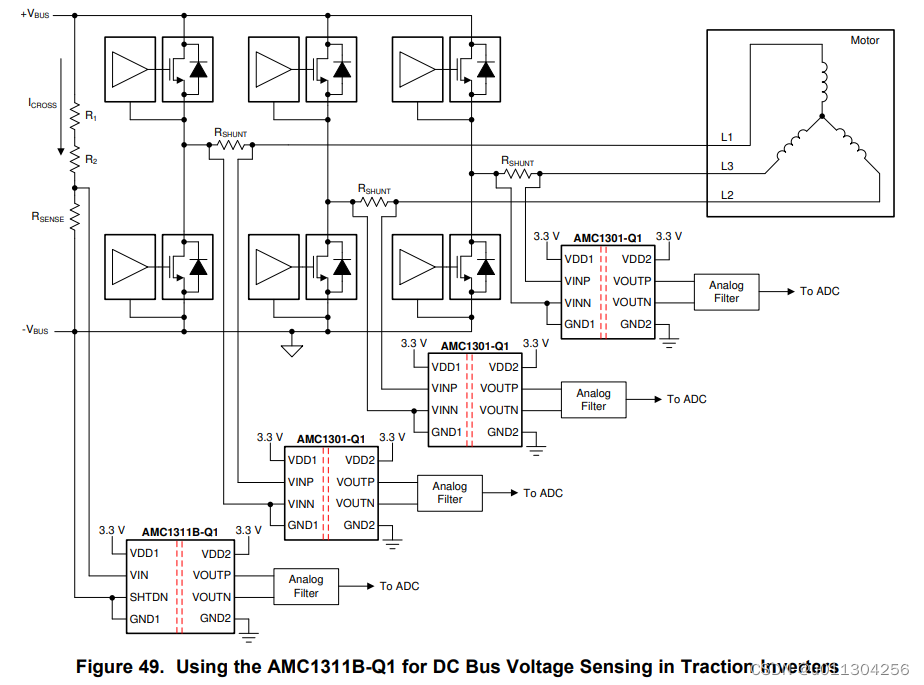

比较典型的应用是：电机驱动中的信号采集在这里插入图片描述

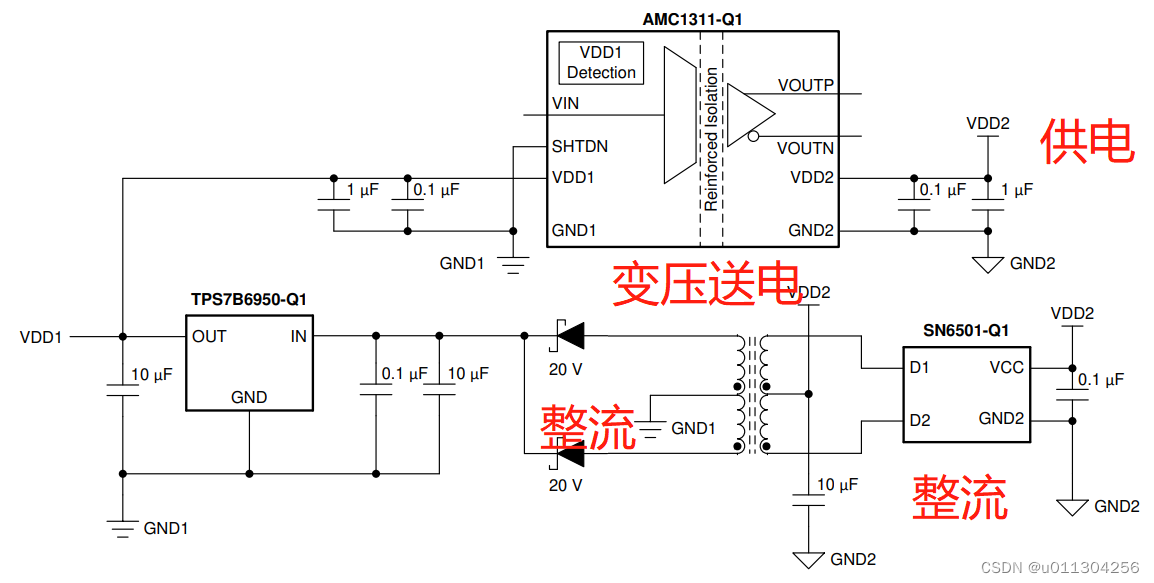

信号隔离+隔离电源方案方案：

在这里插入图片描述
