解锁CASS3D功能-点云

什么？CASS也能处理点云数据了，是的，CASS11版本支持点云数据的加载了，但是必须转一下格式，通用格式转为ilas格式，不知道多此一举为了什么，技术垄断？

点云转换

加载点云

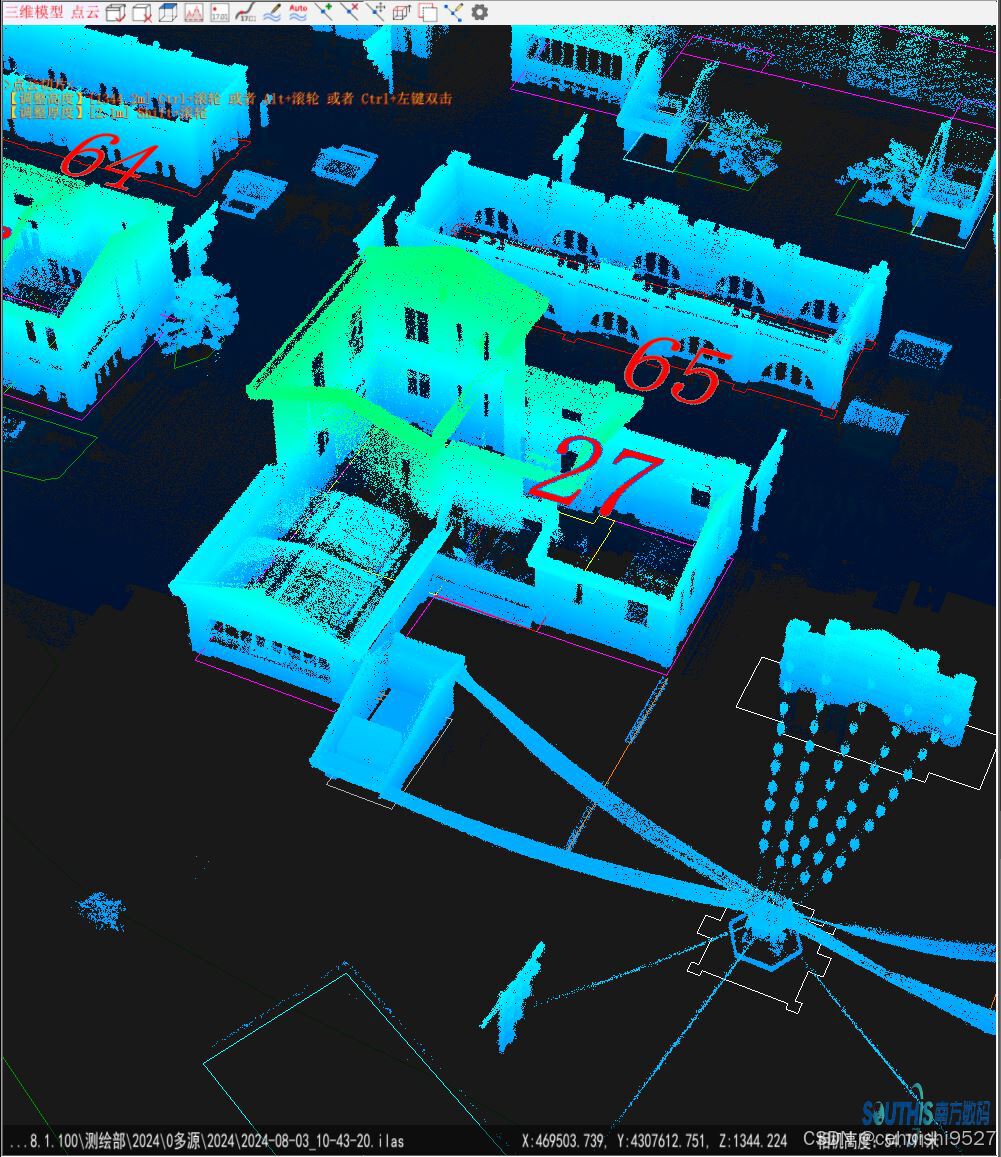

点云显示

点云切片

切片显示

高度调整ctrl+滚轮

调整厚度shift+滚轮

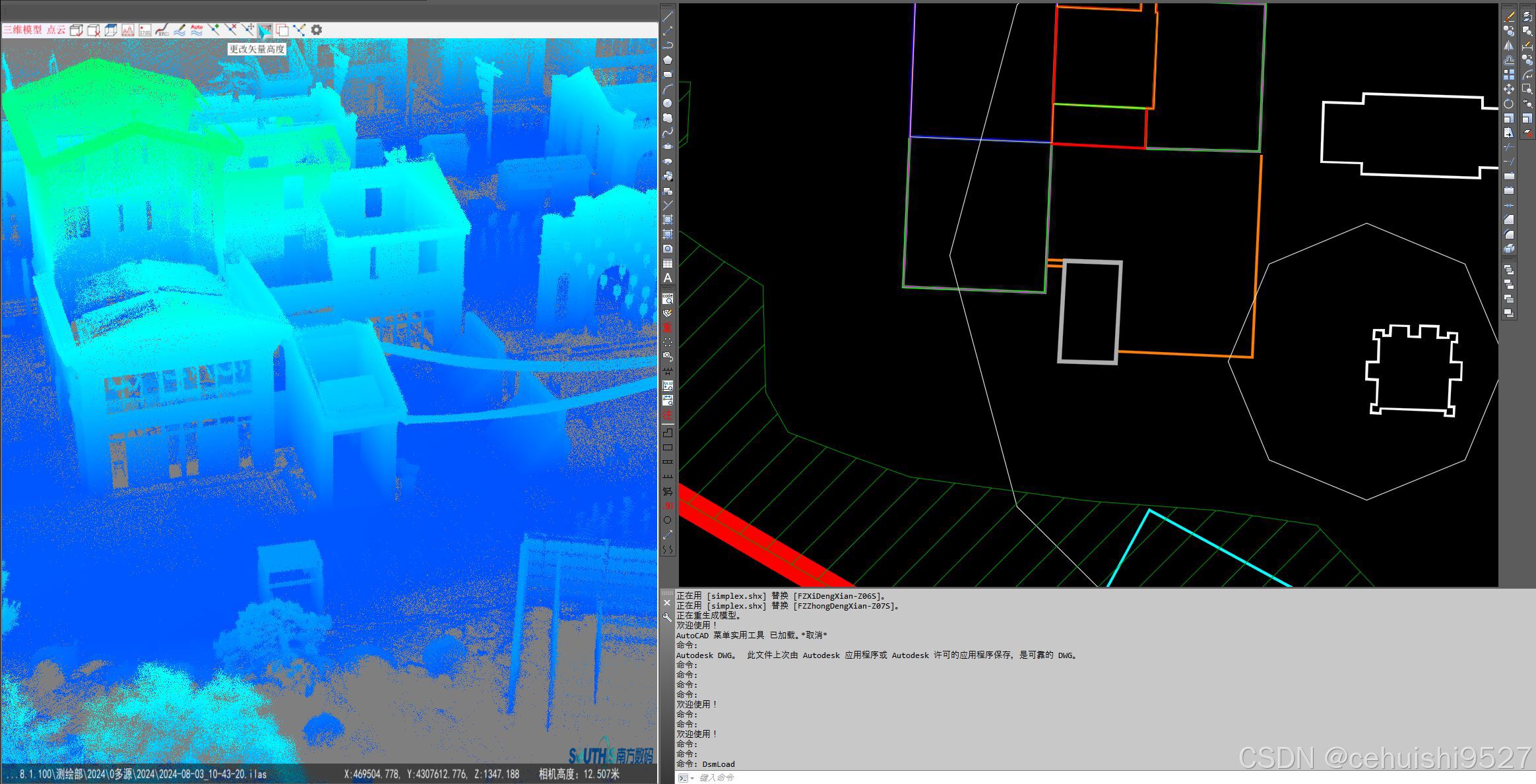

 切片三维窗口联动二维窗口

 矢量化边界

点云与矢量联动

 房屋绘制

两种方式区别于传统的点线成图方式，3D模式下提供了两种绘图方式

W健：进入直角绘图方式，采集两点（同一墙面上任意两点）为首边定向，随后依次采集其它边线单点（其它墙面任意一点）至完成图形采集。直角绘图操作可连续进行，再按“W”键可退出直角绘图方式。

S键：若相邻墙面并非垂直，可按“S”键进行直线绘图，即每个墙面上需采集两点用作定向，自动与其他房屋边交汇得到交点，从而完成房屋边线采集。直线绘图操作可连续进行，再按“S”键可退出直线绘图方式。

不会以上两种方式的作业员估计还停留在点线成图的CASS时代，第三种更夸张的智能绘房。

智能绘房：以双击处的水平切面提取矢量边界，启用工具后，模型上和界面左下可预览DLG
采集效果，如果提取效果不理想，可滑动鼠标滚轮调节采集切面，按住Ctrl并滑动鼠标滚轮
还可调节识别区域。

是不是听起来就很AI，其实用起来不太好，因为模型本身的质量并不好，自动提取的矢量边界节点太多，模型处有空调也会识别为建筑物墙面凸起，与实际的现状不相符，一般情况下就不要用了，毕竟AI盛行之日就是你我下岗之时！！！！！！

效果显示

其他的细节处理功能操作流程：修改图形、编辑线段、修改模型高度、偏移拷贝、高程点提取、等高线生成、等高线单条矢量化（前面文章有提到）

总结：这几年侧重点在地形图处理，对于房产测绘参与的比较少，不知道CASS已经与时俱进到这个程度了，还是要点赞的，对于还是用CASS7的小伙伴，该提高自己的技术水平了，已经严重落伍了。
