解锁CASS3D功能-立面测绘

立面测绘这个领域也不算陌生,最近常见的项目:老旧小区改造,文物扫描中的立面图制作等项目,基于三维实景模型、点云数据加工生产矢量数据是此类项目的核心。

主要的操作步骤:

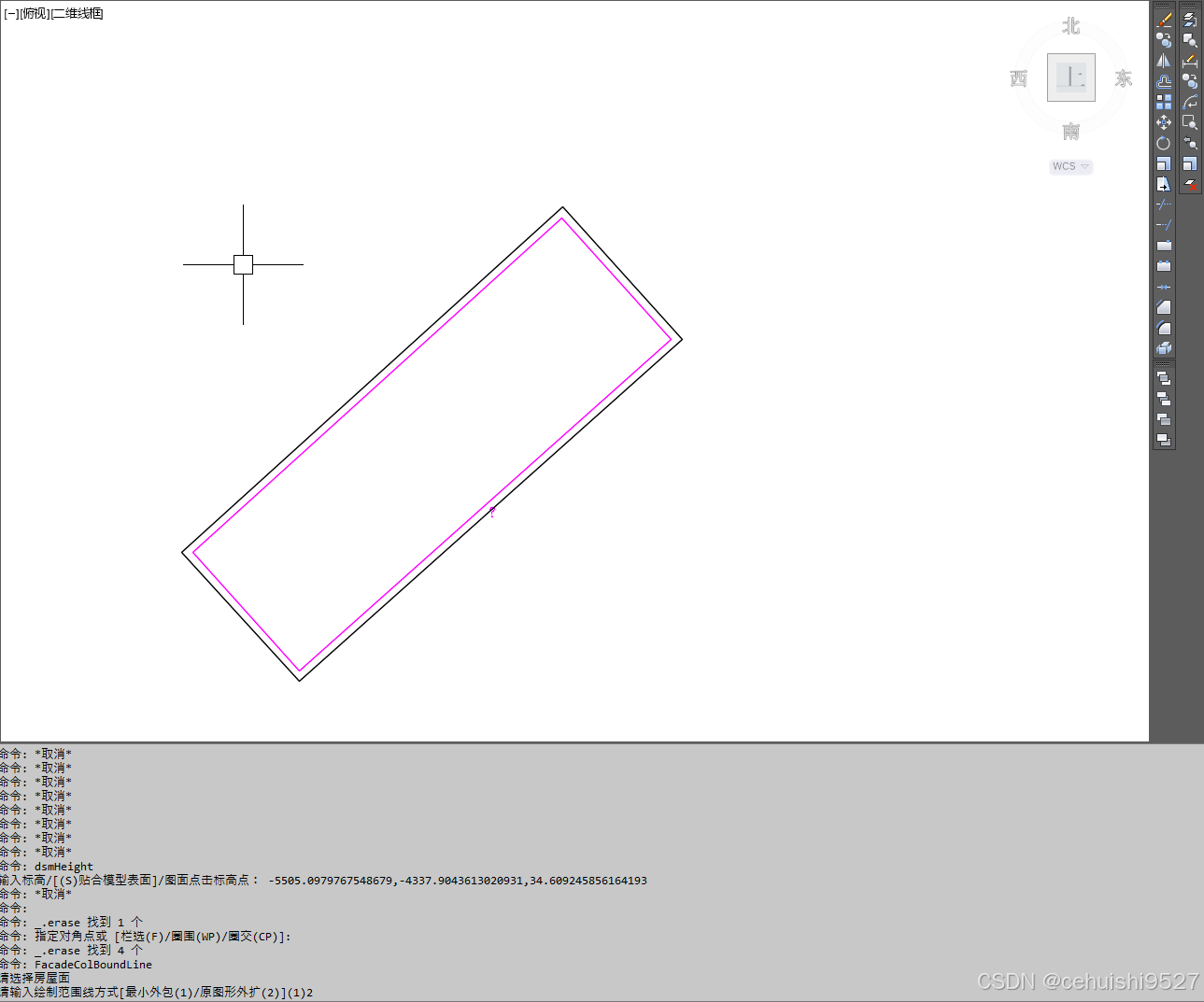

绘制房屋轮廓线

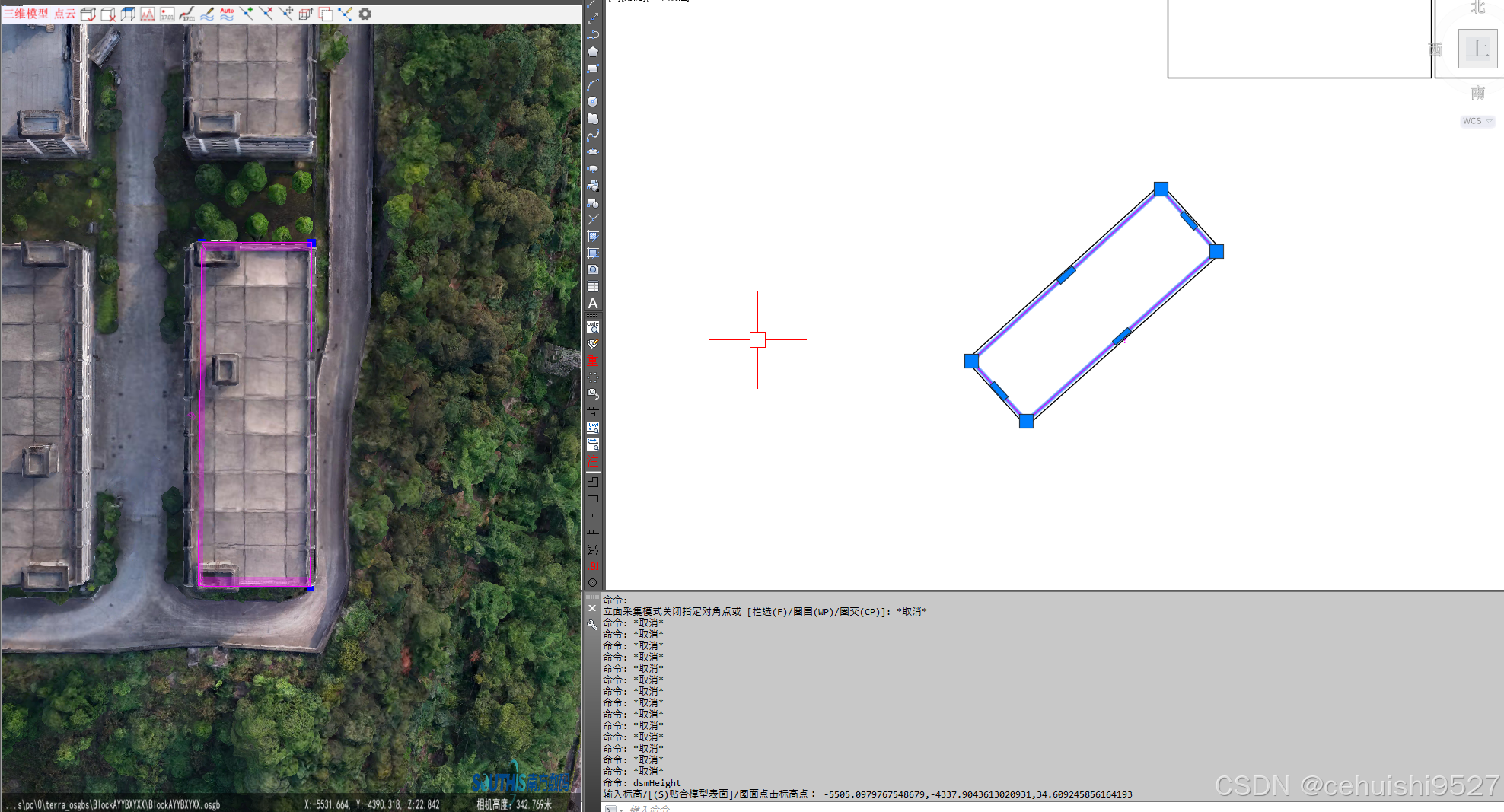

选择绘制完成的范围线

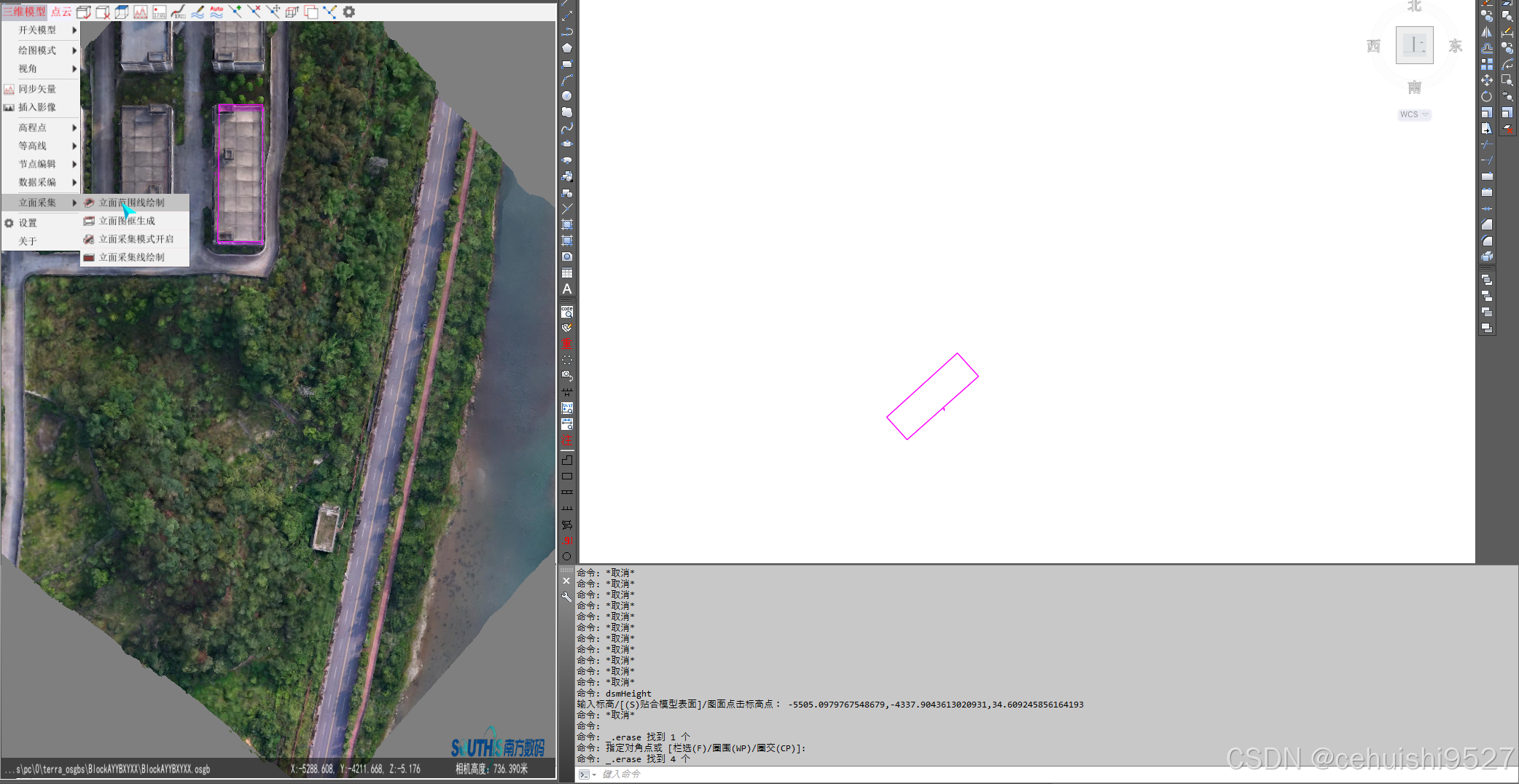

选择屋面

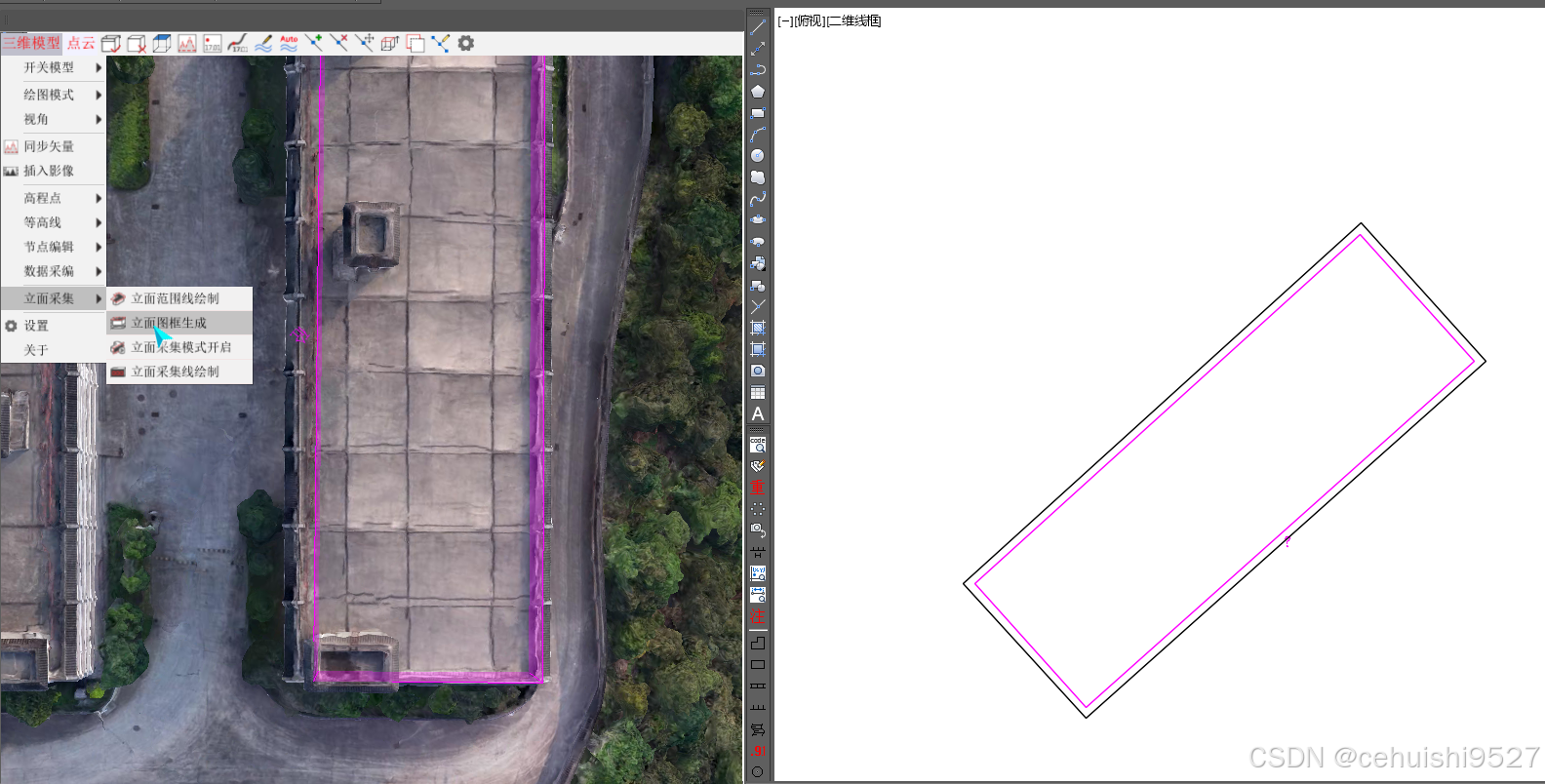

软件会自动生成一个外扩的范围,这个就是立面的基准面

立面图框生成

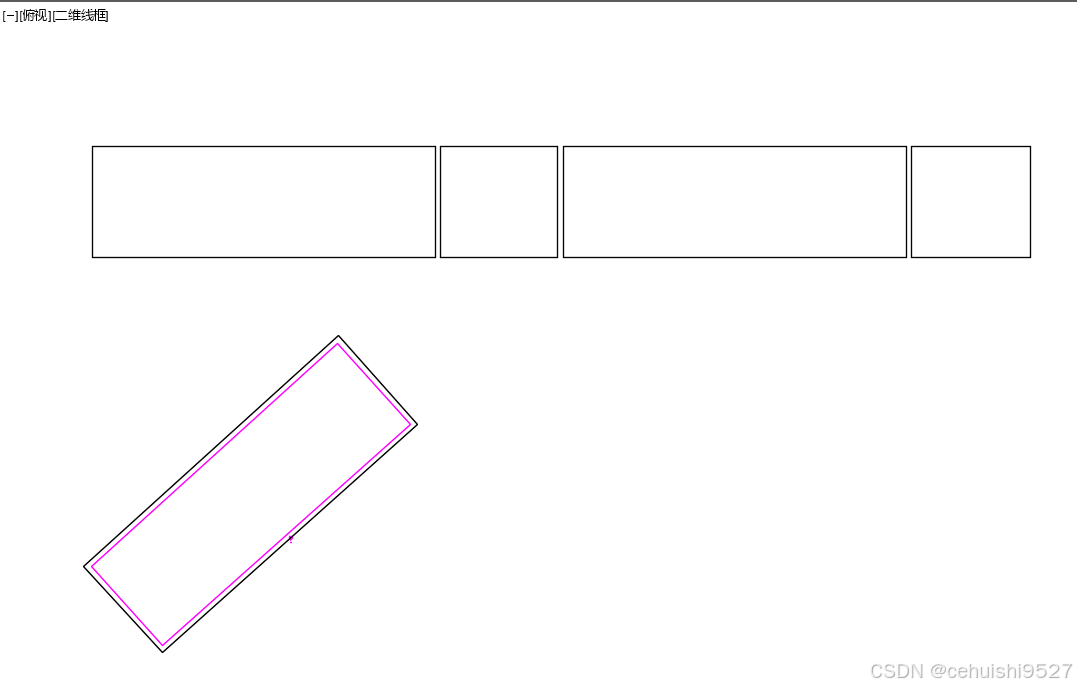

一般是四个,东西南北四个立面,所以会生成四个图框

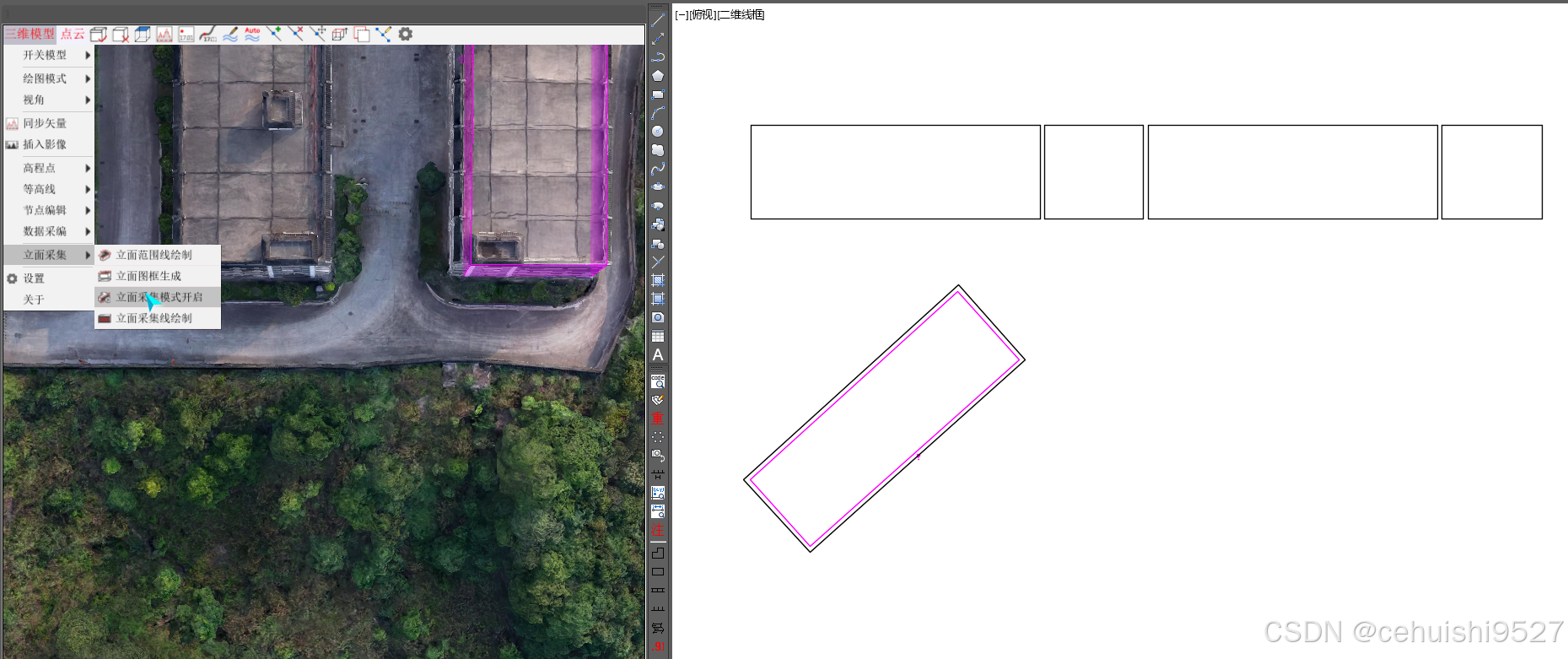

立面采集模式开启

鼠标放置在要编辑的立面图框上,按住alt健,鼠标左键单击,进入该立面的编辑界面

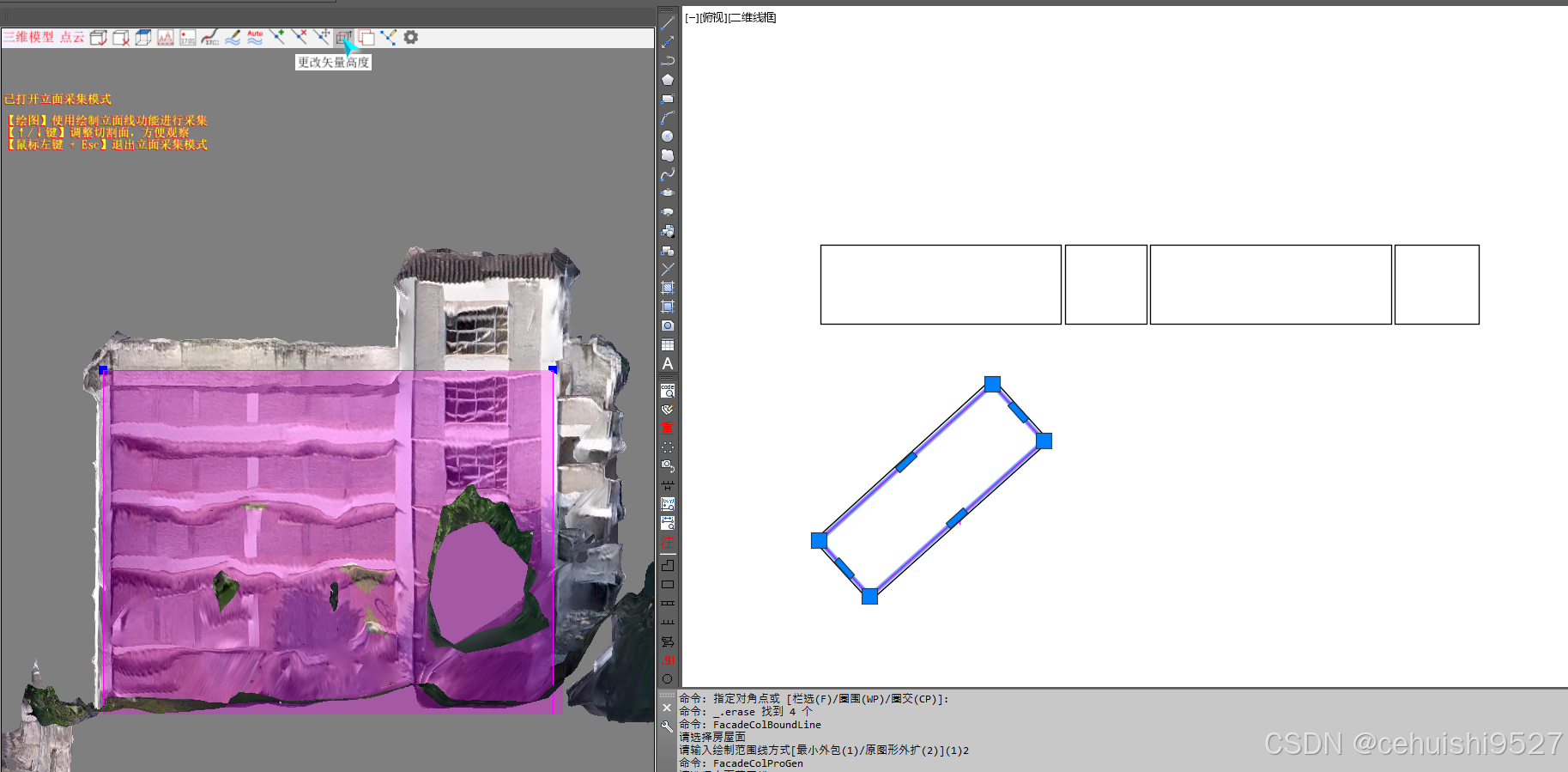

这个时候紫色的建筑外框遮挡住了建筑物,选中-更改矢量高度-选择合适的高度

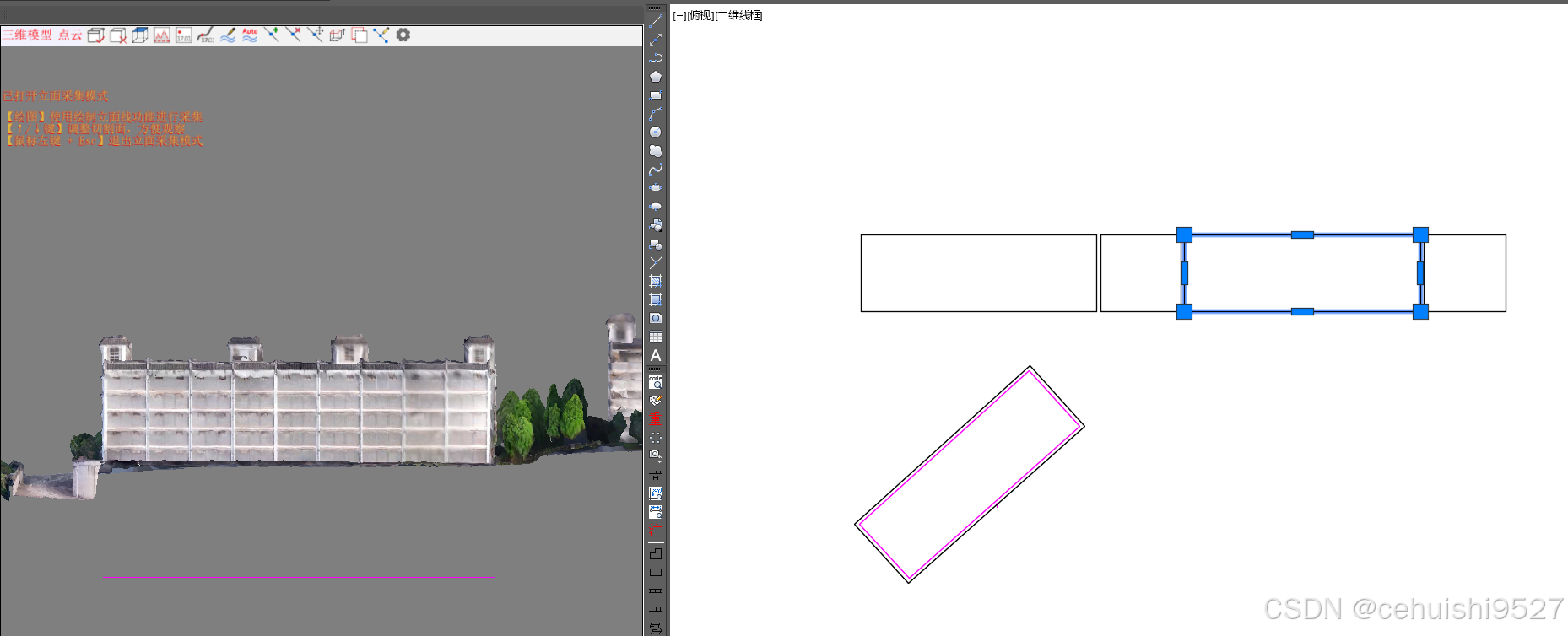

调整之后的界面

开始编辑

核心思想是在构造线的基础上构建建筑物的轮廓,不要单要素的绘制,是无数条构造线分割出来的要素,许多立面测绘的插件,就是基于构造线形成的闭合空间填充要素来提高效率的设计角度,真正有项目的情况下还是要基于插件的批量生成的,提高效率,增加经济价值。
