PCB上10A的电流需要走多宽的线?需要几个过孔?

博客介绍了PCB设计中线宽与电流承载能力的关系,根据IPC-2221规范提供线宽计算公式,并分享了在线计算工具的使用,包括ProPCB PCB设计助手。内容涉及PCB铜箔厚度、常用铜厚规格以及线宽计算实例,强调了大电流走线设计的重要性。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

KICAD6.0自带计算工具

按照经验,一般1A的电流需要走1mm的宽度,那是不是10A就得走10mm宽?

PCB空间足够,当然可以这么走,某些情况下而且大电流走线越粗越好。但是在多层PCB中,空间有限的情况下,10mm可能根本就走不下去。

▉ 基础知识

PCB铜箔的厚度是以OZ为单位,1OZ意思是重量1OZ的铜均匀平铺在1平方英尺(FT2)的面积上所达到的厚度,1OZ=35um=0.035mm

一般PCB铜厚有三个尺寸,0.5OZ、1OZ和2OZ,主要用在消费类和通讯类产品上,3OZ属于厚铜,少见,主要用于大电流、高压的电源产品上。

我们常用的多层板,一般表层铜厚为1OZ,内层铜厚为0.5OZ,具体的可以问PCB制作厂家,嘉立创内层如要求为1OZ,价格多100元,每平米多50元。

▉ 线宽的计算公式

PCB的载流能力主要和线宽、线厚(铜箔厚度)以及温升有关系,线宽越大,载流能力越强。

国际通用PCB制作标准IPC-2221规范给出的线宽计算公式为:

其中公式中参数含义为:

1、I为容许通过的最大电流,单位为安培A;

2、0.024和0.048为修正系数,一般用K表示,内层走线,K=0.024,表层走线,K=0.048;

3、dT为最大温升,单位为摄氏度℃,常见的是10和20;

4、A为走线截面积,截面积等于铜厚乘以线宽,单位为平方mil;

根据公式即可计算出对应电流需要走多宽的线,但是计算比较麻烦,网上有很多计算工具,软件算法也是执行IPC-2221标准规范。

▉ ProPCB PCB设计助手计算

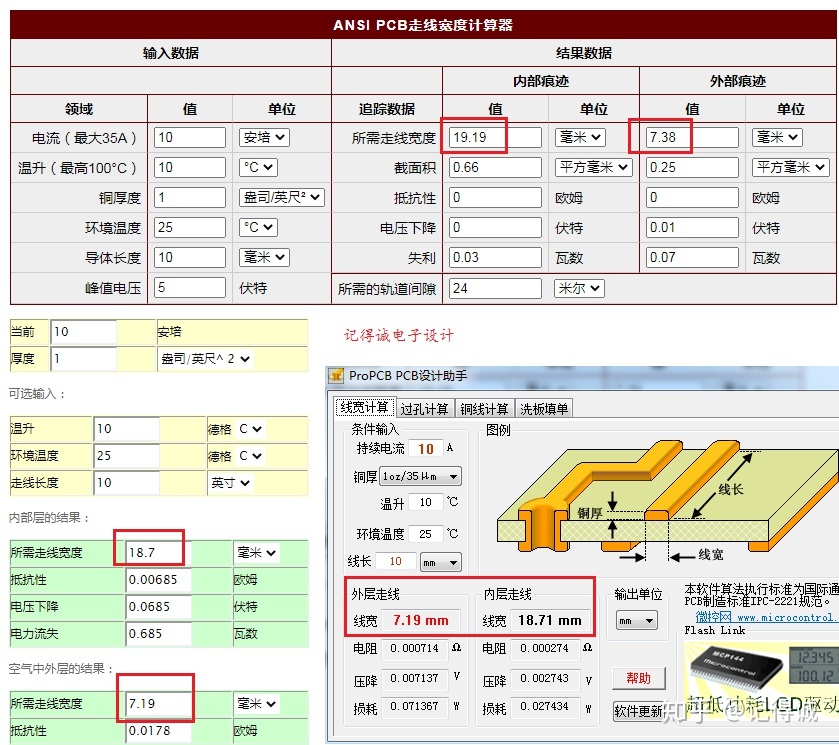

我在网上找了三个工具,计算出来的结果都差不多,其中两个是一样的。

载流10A,最大温升10℃,环境温度25℃,铜厚1OZ,走线长度10mm,计算得出的走线宽度:内层18.71mm,表层走线7.19mm,我用公式计算了一遍,结果是一样的。

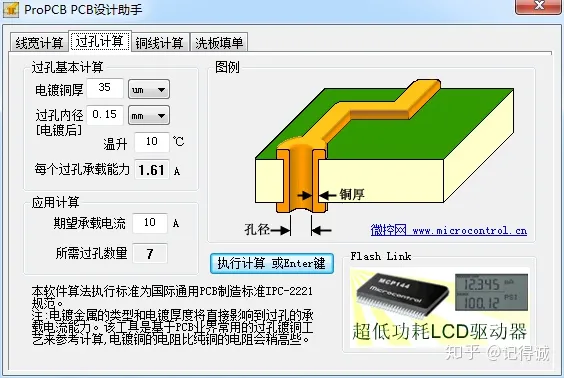

同时ProPCB设计助手也支持计算过孔数量,主要和过孔内径过孔铜厚有关,在这里不做过多的叙述。
