使用ALLHiC基于HiC数据辅助基因组组装

使用ALLHiC基于HiC数据辅助基因组组装

基因组组装大致可以分为三步（1）根据序列之间的重叠情况构建出contig，（2）基于二代的mate pair文库或光学图谱将contig搭建成scaffold，（3）对scaffold进行排序和调整方向得到最终的准染色体级别的基因组。

目前的三代测序组装能够搞定第一步和第二步。而在将contig/scaffold提升至准染色体水平上，有4种方案可选。一种是基于遗传图谱，一种是利用BioNano DLS光学图谱，一种是利用近缘物种的染色体同源性，还有一种就是HiC。其中HiC技术是三者中较为简单的一个，不需要高质量的DNA文库，也不需要一个很大的群体，结果也比较准确可信。

HiC的文库构建示意图如下，我们所需要的就是最终双端测序的两端序列之间的距离关系。

图片来自于Illumina

目前利用HiC数据进行组装软件有 LACHESIS, HiRise, SALSA1, 3D-DNA等，这些软件在动物基因组上和简单植物基因组上表现都不错，但是不太适合直接用于多倍体物种和高杂合物种的组装上。主要原因就是等位基因序列的相似性，使得不同套染色体之间的contig出现了假信号，最终错误地将不同套染色体的contig连在了一起。最近在Nature Plants发表的ALLHiC流程就是用来解决多倍体物种和高杂合度基因组的HiC组装难题。

ALLHiC流程一览

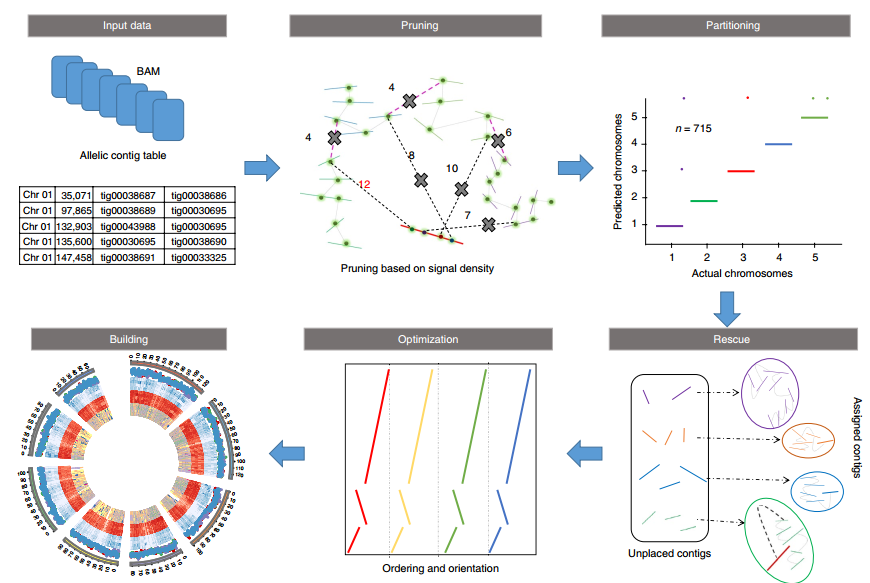

ALLHiC一共分为五步(见下图，Zhang et al., 2019)，pruning, partition, rescue, optimization, building，要求的输入文件为HiC数据比对后的BAM和一个Allele.ctg.table。

算法过程

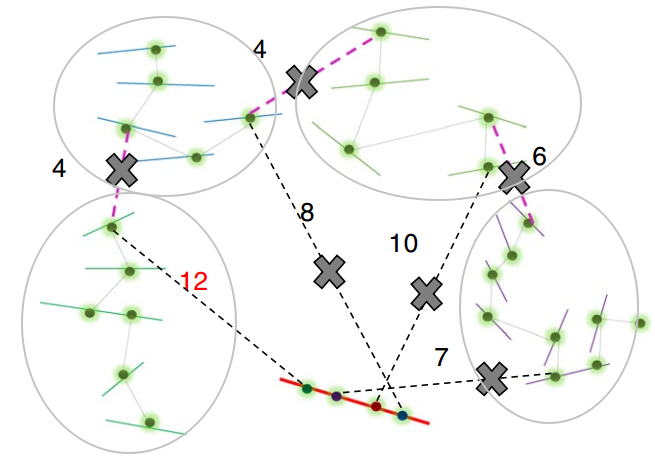

其中pruning步骤是ALLHiC区别于其他软件的关键一步。因此我专门将其挑选出来进行介绍，红色实线是潜在的坍缩区域（组装时因为序列高度相似而没有拆分），而其他颜色实线则是不同的单倍型（我用浅灰色椭圆进行区分）。粉红色虚线指的是等位基因间的HiC信号，而黑色虚线则是坍缩区域和未坍缩区域的HiC信号。

ALLHiC在这一步会根据提供的Allele.ctg.table过滤BAM文件中等位基因间的HiC信号，同时筛选出坍缩区域和未坍缩区域的HiC信号。这些信号会用于Rescue步骤，将未锚定contig分配到已分组的contigs群。

Pruning

软件安装

ALLHiC的安装非常简单，按照习惯，我将软件安装在~/opt/biosoft下

mkdir -p ~/opt/biosoft && cd ~/opt/biosoft
git clone https://github.com/tangerzhang/ALLHiC
cd ALLHiC
mv allhic.v0.9.8 bin/allhic
chmod +x bin/*
chmod +x scripts/*
# 添加到环境变量
PATH=$HOME/opt/biosoft/ALLHiC/scripts/:$HOME/opt/biosoft/ALLHiC/bin/:$PATH
export PATH

此外ALLHiC还依赖于samtools(v1.9), bedtools 和 Python 3环境的matplotlib(v2.0+)，这些可以通过conda一步搞定。

conda create -y -n allhic python=3.7 samtools bedtools matplotlib

之后检查下是否成功安装

$ conda activate allhic
$ allhic -v
$ ALLHiC_prune

你可能会遇到如下的报错

ALLHiC_prune: /lib64/libstdc++.so.6: version `GLIBCXX_3.4.21' not found (required by ALLHiC_prune)

这是GLIBC过低导致，但是不要尝试动手去升级GLIBC（你承担不起后果的），conda提供了一个比较新的动态库，因此可以通过如下方法来解决问题

export LD_LIBRARY_PATH=$LD_LIBRARY_PATH:~/opt/miniconda3/lib

ALLHiC分析实战

感谢张兴坦老师提供的测试数据，我将其中的BAM转成了原始FastQ格式，以便从头讲解。数据在百度网盘，可以在我的博客 对应的位置找到链接。

输入文件需要有4个，contig序列，等位contig信息和两个双端测序数据

$ ls -1
Allele.ctg.table
draft.asm.fasta
reads_R1.fastq.gz
reads_R2.fastq.gz

第一步: 建立索引

samtools faidx draft.asm.fasta
bwa index -a bwtsw draft.asm.fasta

第二步: 序列回贴。这一步的限速步骤是bwa sampe，因为它没有多线程参数。如果数据量很大，可以先将原始的fastq数据进行拆分，分别比对后分别执行bwa sampe，最后合并成单个文件。

bwa aln -t 24 draft.asm.fasta reads_R1.fastq.gz > reads_R1.sai
bwa aln -t 24 draft.asm.fasta reads_R2.fastq.gz > reads_R2.sai
bwa sampe draft.asm.fasta reads_R1.sai reads_R2.sai reads_R1.fastq.gz reads_R2.fastq.gz > sample.bwa_aln.sam

第三步: SAM预处理，移除冗余和低质量信号，提高处理效率

PreprocessSAMs.pl sample.bwa_aln.sam draft.asm.fasta MBOI
# 如果已有BAM文件
# PreprocessSAMs.pl sample.bwa_aln.bam draft.asm.fasta MBOI
filterBAM_forHiC.pl sample.bwa_aln.REduced.paired_only.bam sample.clean.sam
samtools view -bt draft.asm.fasta.fai sample.clean.sam > sample.clean.bam

其中filterBAM_forHiC.pl的过滤标准是比对质量高于30(MQ), 只保留唯一比对(XT:A:U), 编辑距离(NM)低于5, 错误匹配低于(XM)4, 不能有超过2个的gap(XO,XG)

第四步(可选): 对于多倍体或者是高杂合的基因组，因为等位基因的序列相似性高，那么很有可能会在不同套基因组间出现假信号，因此需要构建Allele.ctg.table, 用于过滤这种假信号。

ALLHiC_prune -i Allele.ctg.table -b sample.clean.bam -r draft.asm.fasta

这一步生成prunning.bam用于后续分析

第五步: 这一步是根据HiC信号将不同的contig进行分组，分组数目由-k控制。如果跳过了第四步，那么可以直接用第三步的结果sample.clean.bam

ALLHiC_partition -b prunning.bam -r draft.asm.fasta -e AAGCTT -k 16

这一步会生成一系列以prunning开头的文件

• 分组信息: prunning.clusters.txt
• 每个分组对应的contig: prunning.counts_AAGCTT.XXgYY.txt:
• 每个contig长度和count数: prunning.counts_AAGCTT.txt

第六步: 将未锚定的contig分配已有的分组中。

ALLHiC_rescue -b sample.clean.bam -r draft.asm.fasta \
    -c prunning.clusters.txt \
    -i prunning.counts_AAGCTT.txt

这一步根据之前prunning.counts_AAGCTT.XXgYY.txt对应的groupYY.txt

第七步: 优化每一组中的contig的排序和方向

# 生成.clm文件
allhic extract sample.clean.bam draft.asm.fasta --RE AAGCTT
# 优化
for i in group*.txt; do
    allhic optimize $i sample.clean.clm
done

这一步会基于groupYY.txt生成对应的groupYY.tour

第八步: 将tour格式转成fasta格式，并生成对应的agp。

ALLHiC_build draft.asm.fasta

这一步生成两个文件，groups.asm.fasta和groups.agp。其中groups.asm.fasta就是我们需要的结果。

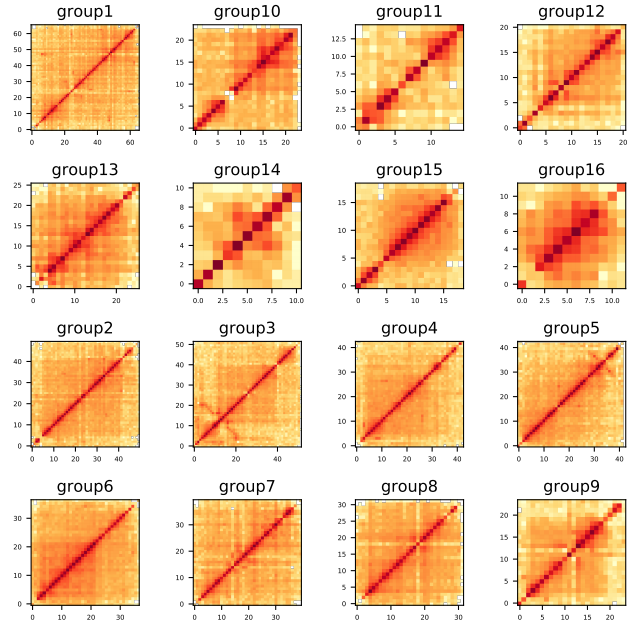

第九步: 构建染色质交互矩阵，根据热图评估结果

samtools faidx groups.asm.fasta
cut -f 1,2 groups.asm.fasta.fai  > chrn.list
ALLHiC_plot sample.clean.bam groups.agp chrn.list 500k pdf

heatmap

使用ALLHiC的几个注意事项:

1. ALLHiC依赖于初始的contig，如果嵌合序列和坍缩序列比例过高，那么ALLHiC结果也会不准确。根据文章，ALLHiC能够处理~10%的嵌合比例，~20%的坍缩比例。因此最好是用类似于Canu这种能够区分单倍型的组装软件。
2. 单倍型之间序列相似度不能太高，否则会出现大量非唯一比对，降低可用的HiC信号
3. 构建Allele.ctg.table需要一个比较近缘的高质量基因组
4. 不要用过短的contig，因为短的contig信号少，很容易放到错误的区域
5. K值的设置要根据实际的基因组数目设置，如果你发现输出结果中某些group过大，可以适当增大k值

参考资料

• https://github.com/tanghaibao/allhic
• https://github.com/tangerzhang/ALLHiC/wiki
• Zhang, X., Zhang, S., Zhao, Q., Ming, R., and Tang, H. (2019). Assembly of allele-aware, chromosomal-scale autopolyploid genomes based on Hi-C data. Nat. Plants 5, 833–845.
• Zhang, J., Zhang, X., Tang, H., Zhang, Q., Hua, X., Ma, X., Zhu, F., Jones, T., Zhu, X., Bowers, J., et al. (2018). Allele-defined genome of the autopolyploid sugarcane Saccharum spontaneum L. Nature Genetics 50, 1565.

---
