在近期的讨论中，不少博主纷纷探讨了汽车年检的新规定，特别是OBD检测所引发的争议引起了广泛关注。

有人担忧，OBD检测可能会导致行驶里程达到6年的车辆直接面临强制报废的命运，从而损害车主的利益。另一些人则认为，这项检测标准过于严格，可能会增加二手车流通的难度。更有甚者，批评新规定用高标准来检测老旧车辆，似乎在逼迫人们更换新车……

然而，事实究竟如何呢？面对这些争议，今天我们有必要深入了解OBD技术以及它到底什么。

请在此添加图片描述

什么是 OBD（车载诊断系统）

OBD（On-Board Diagnostics，车载自动诊断系统）是一种通过实时监测车辆各项系统和部件状态，帮助诊断故障并预警的技术。它最初的设计目的是为了帮助控制汽车的尾气排放，确保汽车排放符合环境标准。随着技术的发展，OBD已经从最初的排放监控扩展到对车辆各项性能指标的实时监控和故障诊断。

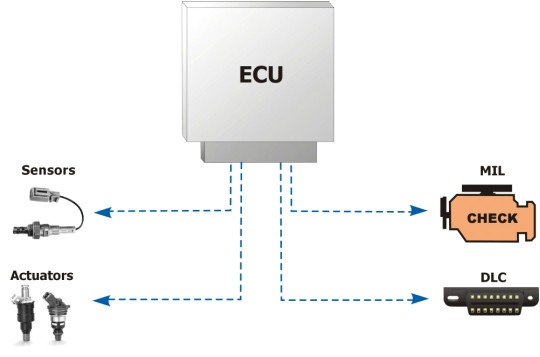

OBD 的工作原理

OBD系统的核心是ECU（电子控制单元），它是整个系统的“大脑”。ECU通过接收来自各种传感器（如氧气传感器、温度传感器、压力传感器等）的数据，实时监测和调节车辆的运行状态。根据这些传感器的信息，ECU会控制不同的执行器（如燃油喷射器、点火系统、刹车系统等）来调节车辆的性能。

请在此添加图片描述

传感器与执行器的作用

传感器（Sensors）： 传感器负责实时收集车辆各个部件的数据。这些数据可以包括发动机温度、氧气浓度、燃油压力、空气流量等。通过监控这些参数，系统可以判断是否存在故障或需要调整的地方。
执行器（Actuators）： 执行器是响应ECU指令的部件。例如，当氧气传感器检测到燃烧效率不足时，ECU会通过控制燃油喷射器来调整燃油量，以保持最佳的燃烧状态。

检查引擎指示灯（MIL）

车辆的检查引擎指示灯，也被称为故障指示灯（MIL, Malfunction Indicator Light），是OBD系统的重要组成部分。当系统检测到任何异常或故障时，MIL会点亮，提醒车主车辆可能存在问题。通过MIL的提示，车主可以尽早注意到潜在的故障，并及时进行检查和修复。

诊断链接连接器（DLC）

OBD系统通过 诊断链接连接器（DLC, Diagnostic Link Connector） 与外部诊断设备进行连接，进行故障诊断。DLC接口一般位于驾驶员座椅下方，位置比较固定，便于维修人员或车主连接诊断工具。通过DLC连接的设备可以读取ECU传输的故障码，帮助快速识别故障原因。

在现代汽车中，OBD不仅仅是一个检测引擎健康的工具，它涉及到多个车载电子控制单元（ECU）之间的协同工作，实时捕获和传输大量的数据。OBD-II协议的实施，更是将这一技术标准化，并使之成为全球汽车维修、检测和管理的基础工具。

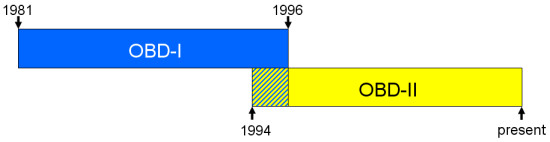

OBD 的发展历程

请在此添加图片描述

OBD的历史可追溯到20世纪80年代，它经历了从基础的OBD-I到标准化的OBD-II的演变过程：

**OBD-I：**初代车载诊断系统（1980年代） OBD-I是最早期的车载诊断系统，主要用于监控排放相关的汽车部件，帮助减少污染。该系统依赖于车载传感器的反馈，监测发动机的运行状态和排放标准的达标情况。OBD-I系统使用了不同品牌和车型专用的诊断接口和协议，因此对维修人员来说，读取和诊断故障需要使用不同的设备和工具。

尽管OBD-I为现代汽车的电子控制系统奠定了基础，但由于缺乏统一的标准和接口，使用起来十分繁琐，且只能提供有限的故障信息。

**OBD-II：**标准化的车载诊断系统（1990年代） 1991年，汽车工程师协会（SAE）和国际标准化组织（ISO）联合发布了OBD-II标准，旨在规范OBD系统的接口和通信协议。这一标准化的协议对全球汽车行业产生了深远的影响，推动了OBD-II的普及。

OBD-II于1994年首次在部分车型中应用，至1996年成为美国市场所有新车的强制要求。OBD-II的最大特点是统一的接口（SAE J1962），支持多种标准化通信协议（如ISO 9141, ISO 14230, ISO 15765等）。这种标准化大大提高了诊断工具的兼容性，使维修和检测变得更加高效和可靠。

OBD 系统的关键组成部分

车载自动诊断系统（OBD）是现代汽车中不可或缺的一部分，它通过监控和诊断车辆的各种重要功能，帮助车主、维修人员以及车队管理者实时了解汽车的运行状态。OBD系统由多个关键组件构成，每一个组件在系统中扮演着至关重要的角色。下面，我们将详细介绍OBD系统的主要组成部分，包括ECU（电子控制单元）、传感器、执行器和DLC接口。

ECU（电子控制单元）

ECU（Electronic Control Unit）是OBD系统的核心组件之一，负责控制和协调车辆各个子系统的工作。现代汽车通常配备多个ECU，每个ECU负责特定的功能，如发动机管理、传动系统、制动系统等。

ECU 的功能和作用

控制功能： ECU负责监控和调节各种传感器的信号，并根据这些信号来调整执行器的工作。例如，发动机控制单元（ECM）会基于氧气传感器的数据来调节燃油喷射量。
数据处理： ECU不仅能够接收来自各个传感器的数据，还能进行数据处理和分析。处理后的数据将被用来判断系统是否正常工作，并在出现异常时触发故障指示灯（如“检查引擎”灯）或故障代码（DTC）。
故障诊断： 当汽车出现问题时，ECU能够存储故障码并通过DLC接口将其传输给外部诊断工具，帮助技术人员或车主快速找到故障源。
协调各系统： 在现代汽车中，多个ECU协同工作。例如，动力系统的ECU（如发动机ECU）与车身系统的ECU（如安全气囊ECU）能够共享数据，在需要时进行系统调节，确保汽车的整体安全性和性能。

传感器

传感器是OBD系统中至关重要的组件，它们负责监测和采集车辆各个重要参数的数据。通过这些数据，ECU能够判断车辆的工作状态，并对系统进行必要的调整。OBD系统通常配备多种传感器，每种传感器监测特定的工作参数。

常见的 OBD 传感器

氧气传感器： 主要用于监控排气中的氧气浓度，以帮助发动机控制单元（ECU）调节燃油喷射量，从而提高燃油效率和降低排放。
温度传感器： 包括发动机冷却液温度传感器和排气温度传感器等，用于监控发动机和排气系统的温度，确保发动机处于最佳工作温度范围。
压力传感器： 包括油压传感器、气压传感器等，用于检测系统中的压力变化，确保汽车各个部件的工作正常。
速度传感器： 用于测量车辆的行驶速度，并提供给ECU，用于控制换挡、油门响应等。
位置传感器： 如曲轴位置传感器和凸轮轴位置传感器，用于监测发动机内部组件的位置，帮助ECU确定最佳的点火时机。
质量空气流量传感器（MAF）： 测量进入发动机的空气流量，以帮助调整燃油喷射量，实现最佳燃烧。

通过这些传感器，OBD系统能够实时收集大量的数据，保证车辆在各种工况下的正常运行。

执行器

执行器是OBD系统中的执行元件，主要根据ECU的指令调节车辆各部件的工作状态。执行器的作用是通过改变物理参数来调节车辆的性能，确保其运行在理想状态。

常见的OBD执行器

燃油喷射器： 根据ECU的指令，燃油喷射器控制燃油的喷射量，以确保燃烧室内燃油和空气的最佳混合比，优化发动机的燃烧效率。
点火线圈： 执行点火系统的操作，根据ECU的信号点燃空气燃油混合物，启动发动机工作。
节气门： 执行调节发动机进气量的任务，基于驾驶员的油门输入信号来控制空气流量，间接控制发动机功率输出。
EGR阀（废气再循环阀）： 控制废气再循环系统，以降低NOx排放。它通过将部分排气气体引入进气系统来减少燃烧温度，从而降低氮氧化物的排放。
空调压缩机： 根据ECU的控制，调整车内空调的温度和湿度，保持车内环境的舒适性。

执行器通过对车辆关键系统的实时调节，确保发动机、排放、冷却系统等各个子系统的高效运转。

DLC 接口（诊断连接接口）

DLC（Diagnostic Link Connector）接口是OBD系统中连接外部设备的重要组件，主要用于通过诊断工具与ECU进行数据交换。通过DLC接口，OBD系统能够提供故障码、传感器数据、实时参数等信息，供车辆维修人员或车主进行故障诊断和系统检查。

DLC 接口的作用

故障诊断： 通过DLC接口，维修人员可以将OBD-II扫描工具连接到车辆上，读取故障代码（DTC），诊断出车辆的故障原因。例如，发动机故障、排放问题等。
实时数据监控： 通过DLC接口，用户可以查看ECU的实时数据，如发动机转速、车速、油温、氧气传感器数据等，从而评估车辆的整体性能。
系统测试与调整： 通过DLC接口，维修人员可以进行系统测试，例如测试发动机、传动系统或排放系统的某些部件的工作状态。此接口还支持部分ECU的重置、编程和校准功能。
远程监控： 随着智能车载系统的发展，DLC接口还可以与远程监控平台连接，帮助车队管理者实时监控车辆状态，提前发现潜在故障。

DLC接口的标准化和普及，使得不同品牌和型号的汽车可以使用统一的诊断工具进行故障检测和维护，极大提升了车辆维修的效率和准确性。

OBD 汽车的“黑匣子”

OBD（On-Board Diagnostics，车载自动诊断系统）最初的设计目的是为了监控汽车的排放系统，确保车辆符合环保要求。随着汽车电子化的不断进步，OBD系统逐渐扩展了其功能，成为了监控车辆运行状态的核心系统之一。现代车辆的OBD接口不仅能够提供尾气排放的监控功能，还能够记录和分析车载的各种关键数据，因此，有人形象地称其为汽车的“黑匣子”。

OBD系统的扩展功能

早期的OBD系统主要用于监控排放系统，确保汽车的尾气排放符合环境标准。随着技术的进步，OBD-II系统的功能不断扩展，现如今它不仅是车辆故障诊断的核心工具，还记录了车辆的各种行驶数据。这些数据对于车主、车队管理者以及保险公司等多个方面都具有重要意义。

车辆行驶数据记录

现代OBD系统能够记录车辆的各种行驶数据，包括但不限于：

行驶速度： OBD系统可以实时记录并监控车辆的速度，以便分析驾驶行为。
行驶里程： 记录车辆的累计行驶里程，帮助进行维护周期的规划。
加速与急刹车情况： OBD系统能够监控油门加速情况和急刹车的发生频率，这对于评估驾驶员的驾驶习惯具有重要意义。
驾驶习惯： 通过综合油门加速、刹车、转弯等数据，OBD可以为车主提供驾驶行为反馈，帮助改善驾驶习惯。
行车电脑状态： OBD系统还可以读取车载电脑的实时状态，包括发动机的温度、油压、燃油效率等重要数据。

安全性与故障预警

OBD系统不仅仅记录数据，它还具备故障诊断的能力。当系统检测到车辆某一部分出现故障或异常时，OBD会通过故障码（DTC，Diagnostic Trouble Code）指示故障类型，帮助维修人员快速定位问题。尤其是在发动机管理系统和排放控制系统方面，OBD提供的故障预警非常重要，有助于降低维修成本并提高行车安全。

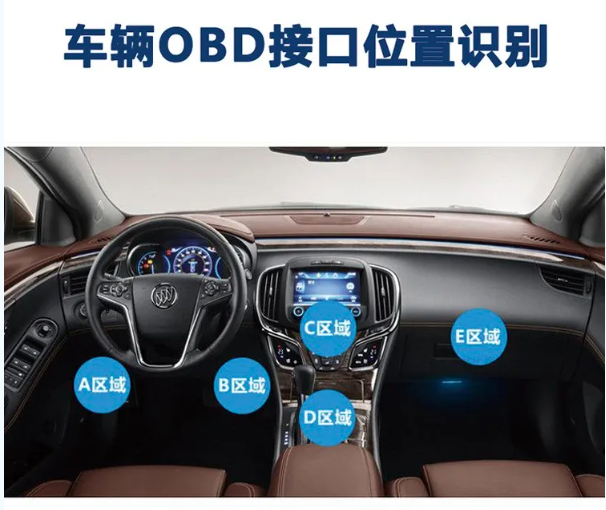

OBD接口的位置

为了便于连接诊断工具，OBD接口被设计在汽车的易于接触的位置。通常情况下，OBD-II接口位于驾驶员一侧的仪表盘下方，但具体位置可能因车型不同而有所不同。以下是常见的OBD接口位置：

驾驶员左脚位置上方： 这是最常见的OBD接口位置。许多车型的OBD接口就位于这个位置，接近驾驶员的座位，方便快速连接诊断工具。
刹车上方： 在一些车辆中，OBD接口可能位于刹车踏板的上方位置，通常也比较靠近驾驶员。
油门上方： 有些车型将OBD接口安装在油门踏板的上方区域，虽然较少见，但在某些车型中也存在。
换挡杆前方的烟灰缸下方： 对于某些车型，OBD接口的位置可能与烟灰缸非常接近，通常位于换挡杆前方或旁边。
副驾驶储物箱下方： 在一些车内设计较为特殊的车型中，OBD接口可能会安装在副驾驶一侧的储物箱下方。这种设计通常是为了避免驾驶员频繁接触接口，尤其是在出租车或共享车辆中较为常见。
中央扶手箱附近或里面： 部分汽车将OBD接口安装在中央扶手箱的内侧或旁边。虽然这种设计较为罕见，但也有一些高端车型采用此方式。

请在此添加图片描述

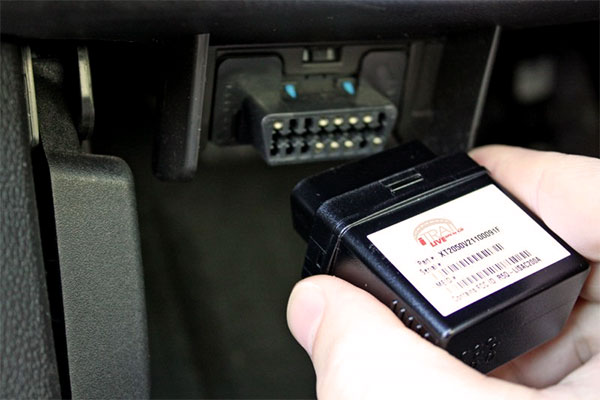

OBD-II接口：DLC标准连接器

在所有OBD应用中，**诊断链接连接器（DLC）**是最重要的物理接口之一。DLC是OBD-II系统的接口标准，通常位于驾驶员座位下方，方便维修人员和车主连接OBD-II扫描工具或诊断仪器。DLC接口的标准化使得不同品牌和型号的车辆可以使用相同的诊断工具，简化了故障诊断和维修的过程。

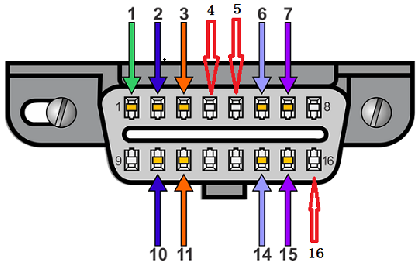

DLC标准连接器的PIN脚定义

OBD-II的DLC接口通常具有16个PIN，每个PIN负责不同的功能。如下是一个DLC标准连接器的示意图，共有16个PIN。

请在此添加图片描述

PIN号	功能
1	接地（Ground）
2	J1850 Bus+（美国标准总线）
3	发送数据（Data In）
4	接地（Ground）
5	信号地（Signal Ground）
6	CAN高电平（CAN High）
7	K线（ISO 9141-2）
8	未使用（Not Used）
9	未使用（Not Used）
10	J1850 Bus-（美国标准总线）
11	未使用（Not Used）
12	未使用（Not Used）
13	未使用（Not Used）
14	CAN低电平（CAN Low）
15	L线（ISO 9141-2）
16	电池电源（Battery Positive）

这些PIN用于连接诊断工具、ECU或其他车载电子设备。不同的通信协议（如CAN、K-Line、J1850）通过这些接口进行数据传输，使得OBD-II工具能够读取车辆的实时数据和故障码。

CAN总线技术：OBD-II的核心通信协议

OBD-II系统依赖于多种通信协议来传输车辆的数据和故障码，其中最为重要的是CAN总线（Controller Area Network）。CAN总线是一种高度可靠的多点通信协议，广泛应用于现代车辆的电子系统中。

总线速率与类型

CAN总线根据通信速率的不同，分为不同的类型。常见的总线类型和速率如下：

总线类型	速率	应用场景
高速CAN（HS CAN）	高达1 Mbps	主要应用于发动机、变速箱等高优先级系统
中速CAN（MS CAN）	125 kbps至500 kbps	用于车身电子、门控制系统等
低速CAN（LS CAN）	10 kbps至125 kbps	主要用于车内低优先级电子设备
J1939	250 kbps	主要用于卡车、重型车辆等

总线的演变与趋势

随着OBD-II和车辆电子化的普及，CAN总线（尤其是HS CAN）逐渐取代了传统的低速总线（如ISO、J1850等）。CAN总线的优势在于其高传输速率和可靠性，适用于现代汽车复杂的电子系统需求。尤其是高速CAN（HS CAN）和中速CAN（MS CAN），它们成为了车辆内部系统间数据交换的主要通信方式。

而J1939则是基于HS CAN的一个扩展，主要应用于商用车、卡车、重型机械等领域。它不仅满足了工业车辆的需求，还在数据传输速率和协议上进行了定制化优化。

OBD-II工作原理与技术细节

请在此添加图片描述

现代的OBD-II系统采用了一种基于 **总线（CAN总线）**的网络架构，连接着多个控制单元（ECU）和传感器。ECU和传感器通过共享数据来协调和调节各个系统的工作。OBD-II系统的工作原理可分为以下几个部分：

电子控制单元（ECU）

ECU是OBD-II系统的核心部件，负责接收来自传感器的输入信号并做出相应的控制指令。ECU通过控制燃油喷射、空气流量、点火系统等来确保发动机运行在最佳状态。车辆的不同系统（如发动机、变速箱、刹车系统等）往往由多个ECU协同工作。

传感器与数据采集

OBD-II系统依赖于各种传感器（如氧气传感器、温度传感器、压力传感器等）来收集车辆运行过程中的各项数据。这些传感器通过实时监控车辆的工作状态，并将数据传输到ECU。常见的传感器包括：

氧气传感器（O2 Sensor）： 监控燃烧效率并帮助调整燃油喷射量。
进气压力传感器（MAP）： 监控发动机的进气压力，帮助调节进气量。
冷却液温度传感器： 用于监控发动机温度，确保其运行在安全的温度范围内。

诊断与故障代码（DTC）

当系统监控到某一部分出现故障或不正常的行为时，OBD-II会生成故障诊断代码（DTC）。这些故障码遵循标准化的格式，使得维修技师能够快速诊断问题的来源。故障码分为五大类：

P类代码（Powertrain）： 与动力传动系统相关，如发动机、变速箱等。
B类代码（Body）： 与车身系统相关，如空调、安全气囊等。
C类代码（Chassis）： 与底盘系统相关，如刹车、悬挂等。
U类代码（Network）： 与车载网络系统相关，如CAN总线、ECU通信等。

诊断接口与通信协议

OBD-II系统通过SAE J1962接口与外部诊断工具（如OBD-II扫描仪）进行连接。该接口通常位于驾驶员座位下方，易于接入诊断工具。常见的OBD-II通信协议有：

ISO 9141/14230： 早期车辆使用的协议，主要在欧洲市场流行。
CAN（Controller Area Network）： 现代车辆普遍采用的高效总线协议，支持高速数据传输。
ISO 15765-4（CAN协议）： 作为全球最常见的协议，适用于现代车载系统。

结尾

OBD检测作为一项现代化的汽车监控技术，不仅可以有效帮助诊断车辆潜在的安全隐患，确保车辆的排放和性能符合国家环保标准，也在一定程度上提升了年检的透明度和准确性。虽然它给车主带来了更多的维修压力，但从长远来看，这项技术有助于推动汽车行业向更加绿色和安全的方向发展。因此，如何在严格环保和车主利益之间找到平衡，依然是政策制定者需要不断探索的问题。未来，随着技术的不断成熟和配套政策的完善，OBD检测将可能成为推动汽车产业创新与绿色发展的关键一环。
