Linux进程调度-deadline调度器

Linux内核中定义了5个调度器类，分别对应5个调度器，调度优先级顺序由高到低依次为：stop_sched_class、dl_sched_class、rt_sched_class、fair_sched_class、idle_sched_class。

其中dl_sched_class和rt_sched_class分别对应dl调度器和rt调度器，为实时任务所采用的调度器。相对于rt_sched_class调度类，dl_sched_class调度类中的任务调度顺序更加优先，会抢占rt_sched_class调度类和fair_sched_class调度类的任务，更早的得到cpu调度。

本文介绍dl_sched_class调度类任务及其调度算法。

Deadline调度策略介绍

实时系统除了要求在确定的时间期限内做出响应外，还要求在确定的时间期限内完成任务，所谓的确定的时间期限，我们称之为deadline。在Linux内核中，rt调度器是根据任务优先级进行调度，dl调度器，顾名思义，是根据任务的deadline进行调度。

使用dl调度器的任务，我们将其抽象为三个元素：

period：调度周期，即该任务需要被调度的周期时间；
runtime：每周期内的运行时间，即该任务在该调度周期内的运行时间，其实多数任务在每周期内运行时间并不会完全相同，所以，在dl调度器的语境下，每周期内的运行时间，通常指的是最坏执行时间，即WCET（worst-case execution time）；
deadline：每周期的截止时间，即该任务在一个调度周期内，必须在截止时间之前完成任务，在dl调度器的开发中，deadline可以与period相同，在代码中称作“implicit deadline”，deadline也可以小于period，称作“constrained deadline”。
其中： runtime <= deadline <= period

这三个元素的具体关系可以见下图：

下面我们看一下dl调度器具体是如何工作的，我们假设一个场景，包括三个周期性的任务，其参数如下：

Task

Runtime(WCET)

Period

T1

1

4

T2

2

6

T3

3

8



为了简单起见，本例中的任务为之前面提到过的“implicit deadline”，即deadline等于period。

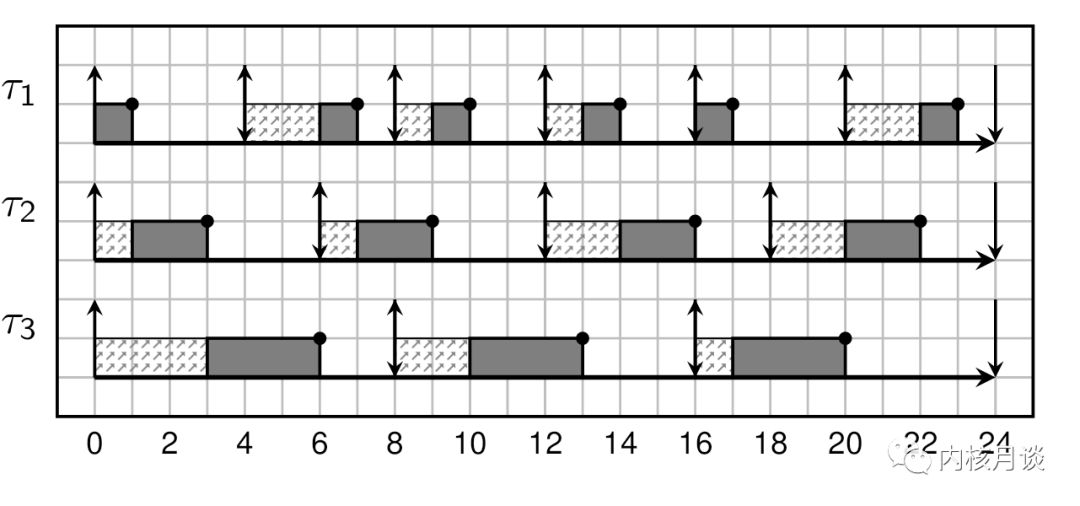

那么该三个任务在dl调度器中的工作状态可以如下图所示：

通过上图可知，三个任务都在deadline之前完成了各自的任务，周而复始，循环往复。从这点也可以看出，dl调度器更加兼顾了多个实时任务同时满足时间需求的场景，这点上是要优于rt调度器的。

这个例子中，如果三个任务都运行在同一个CPU上，那么CPU的利用率为：

U = 1/4 + 2/6 + 3/8 = 23/24

那么单核的CPU利用率的通用公式为：

从公式中可以看出，在单核系统中，当CPU利用率小于1（如果考虑到rt throttling，那么这个数值为95%），dl调度器可以满足要求，如果大于1（如果考虑到rt throttling，那么这个数值为95%）的情况下，dl调度器就不能满足如此多的任务同时运行了。

在多处理器的环境内进行dl的全局调度，事情会变得更加的复杂，一个申请dl调度器的任务的准入公式为：

即每个任务的运行时间/周期的总和应该小于或等于处理器的数目M，减去最大的利用率Umax乘以（M-1）。

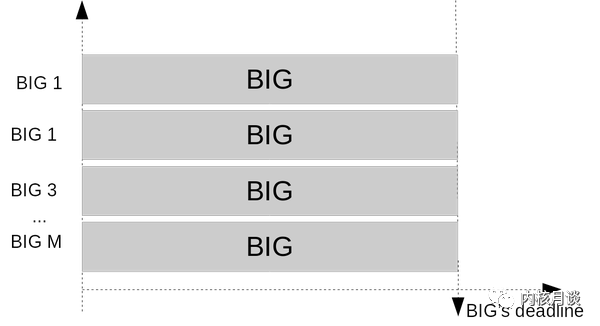

从上述介绍可知，deadline调度策略本质上是一个装箱问题(bin packing)，即将若干个实时任务（小箱子）装到若干个大箱子（处理器）中，该问题到目前为止，只有近似解而没有精确解。

dl调度器所使用的数据结构

本节介绍dl调度器中最常用的几个变量，如下图所示，dl调度器中每一个任务被认为一个调度实体，由一个结构表示，即struct sched_dl_entity，如下图所示：

struct sched_dl_entity {
     struct rb_node          rb_node;

      /*
       * Original scheduling parameters. Copied here from sched_attr
       * during sched_setattr(), they will remain the same until
       * the next sched_setattr().
       */
      u64             dl_runtime; /* Maximum runtime for each instance    */      --- (1)
      u64             dl_deadline;    /* Relative deadline of each instance   */    --- (2)
      u64             dl_period;  /* Separation of two instances (period) */         --- (3)
      u64             dl_bw;      /* dl_runtime / dl_period       */
      u64             dl_density; /* dl_runtime / dl_deadline     */

      /*
       * Actual scheduling parameters. Initialized with the values above,
       * they are continuously updated during task execution. Note that
       * the remaining runtime could be < 0 in case we are in overrun.
       */每周期的截止时间
      s64             runtime;    /* Remaining runtime for this instance  */        --- (4)
      u64             deadline;   /* Absolute deadline for this instance  */         --- (5)

      ...
      struct hrtimer          dl_timer;                                            ---(6)
      ...
}

dl_runtime，每周期内的运行时间，即该任务在该调度周期内的运行时间，其实多数任务在每周期内运行时
的截止时间，dl_deadline的数值为从运行周期开始的相对时间。
dl_period，调度周期，即该任务需要被调度的周期时间。
runtime，剩余运行时间，每个任务在每个周期内的运行时间的总量为dl_runtime，runtime为dl_runtime减去该任务已经运行的时间。
deadline，每周期的截止时间的绝对时间。
dl_timer，每个调度实体都包含一个timer，时间为dl_period。
此外，每个CPU的dl调度队列(runqueue)使用红黑树来管理这些调度实体(sched_dl_entity)，该红黑树使用deadline作为索引，最左面的调度实体的deadline最小，即应该被最先调度。

dl调度器的代码实现

dl调度器实现了两个算法来管理调度队列中的任务：

EDF，Early deadline first。
CBS，Constant bindwidth server。
下面我们逐一做代码分析：

所谓EDF，即最早的deadline的任务优先得到调度，在dl调度器算法中，主要依靠每个CPU调度队列的红黑树来实现，首先我们来看一下调度器的入队函数，即enqueue_task:

static void __enqueue_dl_entity(struct sched_dl_entity *dl_se)
{
    struct dl_rq *dl_rq = dl_rq_of_se(dl_se);
    struct rb_node **link = &dl_rq->root.rb_root.rb_node;
    struct rb_node *parent = NULL;
    struct sched_dl_entity *entry;
    int leftmost = 1;

    BUG_ON(!RB_EMPTY_NODE(&dl_se->rb_node));

    while (*link) {
        parent = *link;
        entry = rb_entry(parent, struct sched_dl_entity, rb_node);
        if (dl_time_before(dl_se->deadline, entry->deadline))
            link = &parent->rb_left;
        else {
            link = &parent->rb_right;
            leftmost = 0;
        }
    }

    rb_link_node(&dl_se->rb_node, parent, link);
    rb_insert_color_cached(&dl_se->rb_node, &dl_rq->root, leftmost);

    inc_dl_tasks(dl_se, dl_rq);
}

可以看到，当把一个任务的调度实体放置到红黑树中的时候，是根据该任务的deadline，把该调度实体放到红黑树的相应位置，也就是左面的节点都小于该调度实体的deadline，右面的节点都大于该调度实体的deadline。

在入队操作中，dl调度器还要调用函数replenish_dl_entity，在一个新的调度周期内重新设置调度实体的runtime和deadline，代码如下：

static void replenish_dl_entity(struct sched_dl_entity *dl_se,
                 struct sched_dl_entity *pi_se)
{
    ...
    while (dl_se->runtime <= 0) {
         dl_se->deadline += pi_se->dl_period;
         dl_se->runtime += pi_se->dl_runtime;
    }
    ...
}
当进行任务切换的时候，调度器选择红黑树最左面的节点进行调度，见代码:

static struct sched_dl_entity *pick_next_dl_entity(struct rq *rq,
                            struct dl_rq *dl_rq)
 {
     struct rb_node *left = rb_first_cached(&dl_rq->root);

     if (!left)
         return NULL;

     return rb_entry(left, struct sched_dl_entity, rb_node);     --- (1)
 }

 static struct task_struct *
 pick_next_task_dl(struct rq *rq, struct task_struct *prev, struct rq_flags *rf)
 {
     struct sched_dl_entity *dl_se;
     struct dl_rq *dl_rq = &rq->dl;
     struct task_struct *p;

     WARN_ON_ONCE(prev || rf);

     if (!sched_dl_runnable(rq))
         return NULL;

     dl_se = pick_next_dl_entity(rq, dl_rq);                      --- (2)
     BUG_ON(!dl_se);
     p = dl_task_of(dl_se);                                     --- (3)
     set_next_task_dl(rq, p, true);
     return p;
 }

取得红黑树的最左面的节点，并获取该节点上的调度实体。
返回该调度实体。
通过调度实体获取该任务的task_struct，该任务即即将取得CPU的任务。
通过上述操作，dl调度器实现了early deadline first，即EDF。那么调度器在什么时机进行任务的调度呢，还记得sched_dl_entity中的dl_timer么，这个timer以period为周期，定期触发，在该timer触发之后，说明其所属的调度实体的新的一个周期开始了。该timer的回调函数实现如下：

static enum hrtimer_restart dl_task_timer(struct hrtimer *timer)
{
    struct sched_dl_entity *dl_se = container_of(timer,
                             struct sched_dl_entity,
                             dl_timer);
    struct task_struct *p = dl_task_of(dl_se);
    ...
    enqueue_task_dl(rq, p, ENQUEUE_REPLENISH);             --- (1)
    if (dl_task(rq->curr))
        check_preempt_curr_dl(rq, p, 0);
    else
        resched_curr(rq);                                  --- (2)

    ...
}

将该调度实体插入到调度队列的红黑树中，在入队操作中，还要重新设置该调度实体的runtime和deadline。
设置标志，在中断返回时进行上下文的切换。
dl_timer的设置函数为start_dl_timer：

static int start_dl_timer(struct task_struct *p)
 {
     struct sched_dl_entity *dl_se = &p->dl;
     struct hrtimer *timer = &dl_se->dl_timer;
     struct rq *rq = task_rq(p);
     ktime_t now, act;
     s64 delta;
     ...
     act = ns_to_ktime(dl_next_period(dl_se));    --- (1)
     now = hrtimer_cb_get_time(timer);
     delta = ktime_to_ns(now) - rq_clock(rq);
     act = ktime_add_ns(act, delta);              --- (2)

     ...
     if (!hrtimer_is_queued(timer)) {
         get_task_struct(p);
         hrtimer_start(timer, act, HRTIMER_MODE_ABS_HARD);   ---(3)
     }

     return 1;
 }

获取该任务调度实体的运行周期。
计算下一次周期开始的时间。
启动dl_timer。
该函数会在两个时间被调用，一个是该任务用完了所有的运行时间，即task_tick_dl中调用，另外一个是在该任务在runtime之内就完成了工作，主动调用sched_yield放弃CPU时调用，其中task_tick_dl和sched_yield涉及到CBS的内容，会在接下来的内容具体分析。

当实时应用在runtime耗尽之前就完成了工作，需要调用sched_yield函数来告诉调度器这个情况，调度器会将当前任务调离调度队列，同时，为该任务设置下一个运行周期的timer，代码如下：

static void yield_task_dl(struct rq *rq)
 {
     /*
      * We make the task go to sleep until its current deadline by
      * forcing its runtime to zero. This way, update_curr_dl() stops
      * it and the bandwidth timer will wake it up and will give it
      * new scheduling parameters (thanks to dl_yielded=1).
      */
     rq->curr->dl.dl_yielded = 1;                       ---(1)

     update_rq_clock(rq);
     update_curr_dl(rq);                                ---(2)
     /*
      * Tell update_rq_clock() that we've just updated,
      * so we don't do microscopic update in schedule()
      * and double the fastpath cost.
      */
     rq_clock_skip_update(rq);


 static void update_curr_dl(struct rq *rq)
 {
     struct task_struct *curr = rq->curr;
     struct sched_dl_entity *dl_se = &curr->dl;
     ...
 throttle:
     if (dl_runtime_exceeded(dl_se) || dl_se->dl_yielded) {
         dl_se->dl_throttled = 1;

         /* If requested, inform the user about runtime overruns. */
         if (timerdl_runtime_exceeded(dl_se) &&
             (dl_se->flags & SCHED_FLAG_DL_OVERRUN))
             dl_se->dl_overrun = 1;

         __dequeue_task_dl(rq, curr, 0);                            ---(3)
         if (unlikely(dl_se->dl_boosted || !start_dl_timer(curr)))  ---(4)
             enqueue_task_dl(rq, curr, ENQUEUE_REPLENISH);

         if (!is_leftmost(curr, &rq->dl))
             resched_curr(rq);
     }
     ...
 }

设置dl_yield标志位，表示任务在耗尽runtime之前主动放弃了CPU。
调用update_curr_dl。
将当前任务调离调度队列。
为当前任务设置下一个运行周期的timer。
另一种情况，在实时任务耗尽runtime之后，仍然没有完成任务，继续使用CPU，如果不加以制止，会引起多米诺效应，导致调度队列中其他的实时任务也相继无法满足deadline的时间要求。所以，在dl调度器中，开发了CBS协议，在任务耗尽了其声明的runtime之后，强制将其调离调度队列，将CPU交给其他的任务。

调度器在上下文切换之前，会启动一个hrtick，设置该任务的最坏情况运行时间：

pick_next_task_dl
--> set_next_task_dl
   --> start_hrtick_dl

static void start_hrtick_dl(struct rq *rq, struct task_struct *p)
{
    hrtick_start(rq, p->dl.runtime);
}
可以看到，tick的设定时间为runtime。

dl调度器响应hrtick的回调函数是task_tick_dl，当tick到时之后，dl调度器同样的，将当前任务调离调度队列，同时，为该任务设置下一个运行周期的timer。

此外，还有两个问题需要我们思考一下，一个是任务调用sched_yield释放CPU，那么，整个调度器的带宽就不像声明的那样紧张了，是不是可以把这些带宽留给那些runtime不够用的任务。社区正在计划开发GRUB（Greedy Reclaim of Unused Bandwidth）协议，这个GRUB跟boot loader不是一码事儿。

另一个是CPU Frequency的变化，当CPU主频改变的时候，实时任务在同样的runtime中所计算的效率就不一样了，所以在dl调度器中，根据CPU主频的变化，任务的runtime会进行调整，具体的代码这里就不分析了，感兴趣的读者可以自行阅读代码分析。

dl调度器任务的设置和部署

实时任务的三个元素period，runtime和deadline需要在任务创建的时候使用系统调用sched_setattr声明，代码示例如下：

struct sched_attr attr;
attr.sched_policy = SCHED_DEADLINE;
attr.sched_runtime =  100;
attr.sched_deadline =  800;
attr.sched_period =  1000;

sched_setattr(0, &attr, 0);
此外，还可以通过chrt命令设置实时任务的参数，如：

chrt -d --sched-runtime 5000000 --sched-deadline 10000000 --sched-period 15000000 0 ./dl_task
内核调用__sched_setscheduler将sched_attr中的参数设置到实时任务的sched_dl_entity中：

static int __sched_setscheduler(struct task_struct *p,
                 const struct sched_attr *attr,
                 bool user, bool pi)
{
...
    if ((dl_policy(policy) || dl_task(p)) && sched_dl_overflow(p, policy, attr)) {   --- (1)
        retval = -EBUSY;
        goto unlock;
}
...
    __setscheduler(rq, p, attr, pi);        --- (2)
    ...
}
static void __setscheduler(struct rq *rq, struct task_struct *p,
                const struct sched_attr *attr, bool keep_boost)
{
     __setscheduler_params(p, attr);         --- (3)
     if (dl_prio(p->prio))
         p->sched_class = &dl_sched_class;   --- (4)
     ...
}

static void __setscheduler_params(struct task_struct *p,
         const struct sched_attr *attr)
{
if (dl_policy(policy))
         __setparam_dl(p, attr);              --- (5)
}

void __setparam_dl(struct task_struct *p, const struct sched_attr *attr)
{
    struct sched_dl_entity *dl_se = &p->dl;

    dl_se->dl_runtime = attr->sched_runtime;     --- (6)
    dl_se->dl_deadline = attr->sched_deadline;
    dl_se->dl_period = attr->sched_period ?: dl_se->dl_deadline;
    dl_se->flags = attr->sched_flags;
    dl_se->dl_bw = to_ratio(dl_se->dl_period, dl_se->dl_runtime);
    dl_se->dl_density = to_ratio(dl_se->dl_deadline, dl_se->dl_runtime);
}

首先调用sched_dl_overflow检查dl调度器是否有足够带宽接受新任务，如果带宽不足则返回EBUSY。
调用__setscheduler。
继续调用__setscheduler_params。
设置任务所述的sched class为dl_sched_class。
调用 __setparam_dl。
在 __setparam_dl中，设置sched_dl_entity的内容。
至此，一个能满足实时需求，且系统带宽可以支持的任务就创建好了。

在实际工程中，有工作很繁重的任务，比如ratio=runtime/period接近为1，也有工作很轻松的任务，ratio=runtime/period远远小于1，在这种情况下，我们通常会使用cgroup将这样的大小任务分别运行在不同的CPU核上，以达到最好的带宽利用：

# cd /sys/fs/cgroup/cpuset/
# mkdir partition
# cd partition/
# echo 1 > cpuset.cpu_exclusive
# echo 0 > cpuset.mems
# echo 0 > cpuset.cpus
# echo $$ > tasks
完成上面的准备工作之后，最后一步就是在shell中启动deadline任务。

注意，使用dl调度器的任务不支持CPU Affinity，所以绑定CPU的话，只能使用cgroup。

dl调度器的运行日志分析

最后，我们使用社区的测试工具cyclicdeadline，结合ftrace log，来看一下dl调度器具体的运行状况，cyclicdeadline和ftrace具体的原理和操作将在后面的章节进行讲述，本节只讲述本节使用的命令和日志分析。

为简便起见，我们只在CPU3上创建一个dl实时任务，具体信息如下：

首先我们使用cyclicdeadline创建了一个实时任务，该任务的period和deadline为1000us，runtime为600us，同时使用trace-cmd来打开ftrace做日志记录。
在331651.657514，dl_timer到时，触发dl_task_timer，开始一个新的周期。
dl_task_timer将该实时任务入队，然后dl调度器在中断返回是进行上下文切换，该实时任务开始运行。
该实时任务完成工作，调用sched_yield放弃CPU。
上一个中断的1000us之后，也就是331651.658514，下一个周期开始。
这种情况是实时任务调用sched_yield主动放弃CPU，如果出现任务超出runtime，调度器如何处理呢，我们将cyclicdeadline代码中的sched_yield注释掉，看看dl调度器如何工作:

我们仍然使用cyclicdeadline创建了一个实时任务，该任务的period和deadline为1000us，runtime为600us，但这次我们模仿一个工作繁重的任务，cyclicdeadline不会调用sched_yield来主动放弃CPU，同时使用trace-cmd来打开ftrace做日志记录。
在418779.486658，dl_timer到时，触发dl_task_timer，开始一个新的周期。
dl_task_timer将该实时任务入队，然后dl调度器在中断返回是进行上下文切换，该实时任务开始运行，该任务在418779.486666开始运行。
600us以后，也就是418779.487263，hrtick到时，dl调度器调用task_tick_dl，将该任务调离调度队列。
在418779.487658，也就是上一个周期的1000us之后，新的周期开始。
————————————————
版权声明：本文为CSDN博主「mozart1756」的原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接及本声明。
原文链接：https://blog.csdn.net/chensong_2000/article/details/125201662

作者

张金利，马涛，Linux系统工程师，来自阿里云系统组。

本文中若有任何疏漏错误，有任何建议和意见，请回复内核月谈微信公众号，或通过caspar at linux.alibaba.com或者 tao.ma at linux.alibaba.com反馈。

阿里云系统团队，是由原淘宝内核组扩建而成，2013年淘宝内核组响应阿里巴巴集团的号召，整建制转入阿里云，开始为云计算底层系统构建完善的系统支持。 阿里云系统团队是由一群具有高度使命感和自我追求的内核开发人员组成，团队中的大多数人，都是活跃的社区内核开发人员。目前的工作领域主要涉及（但不限于） Linux内核的内存管理、文件系统、网络和内核维护构建，以及和内核相关联的用户态库和工具。如果你对我们的工作很感兴趣，欢迎加入我们，请将简历发送至 tao.ma at linux.alibaba.com或者 boyu.mt at alibaba-inc.com。

Linux中的实时调度器

实时任务与非实时任务的不同之处在于前者在调度时有响应期限的约束。为满足实时任务的此类约束需求，Linux 提供了两种实时调度器：POSIX 实时调度器（下文统称为“实时调度器”），以及 Deadline 调度器。

POSIX 实时调度器可提供 先进先出（First-In-First-Out, FIFO） 和 轮转（Round-Robin, RR） 两种调度策略，根据每个任务固定优先级来进行调度，优先级最高的任务将最先被服务。在实时理论中，该调度器被归类为 固定优先级调度器 。在两个任务有同一优先级的时候，就能看出 FIFO 和 RR 调度器的区别：FIFO 调度器下，先到达的任务将先运行，一直运行到进入睡眠为止；而在 RR 调度器下，同样优先级的任务将共享处理器并以轮转方式交替运行。RR 任务得以开始运行后，将至多运行到一段最大配额时间（即时间片长度），如果该任务在时间片结束前没有阻塞，调度器会将该任务放到同优先级任务的 RR 队列末尾，然后选择下一个任务运行。

对比实时调度器，顾名思义，Deadline 调度器则是根据每个任务自己的期限 (Deadline) 来进行调度的。最短期限的任务将被最先服务。

不同的调度器针对实时任务的设置也不尽相同。在实时调度器中，用户需要提供两个参数： 调度策略
和 固定优先级 。例如命令：

chrt -f 10 video_processing_tool

该命令表示任务 video_processing_tool
 由实时调度器调度，调度策略为 FIFO (-f 参数)，优先级为10。

而在 Deadline 调度器下，用户需要设置3个参数：周期 ， 运行时间 和 期限 。

• 周期 指定了实时任务的激活模式。举个特定的例子，如果一个视频处理任务必须每秒处理60帧，新的帧每隔 16ms 会到来，那么周期就是 16ms。

• 运行时间 指应用程序产出结果所需的 CPU 时间。在大多保守情况下，运行时间必须是最坏情况执行时间（the Worst-Case Execution Time，WCET），表示该任务需要处理一个周期内工作的最长时间。例如，一个视频处理工具在最坏情况下处理一张图片可能要花费 5ms，则其运行时间为 5ms。

• 期限 指该任务需要交付结果的最长时间，是相对于周期而言的。例如，如果该任务需要在 10ms 内交付处理的帧，那么期限为 10ms。

我们同样可以使用 chrt
 来设置 Deadline 调度的参数。例如，上面提到的工具可通过如下命令设置：

其中：

• --sched-runtime 5000000
   表示运行时间，单位为 ns；

• --sched-deadline 10000000
   表示相对的期限，单位为 ns；

• --sched-period 16666666
   表示周期，单位同样为 ns；

• 0
   为优先级占位符，chrt 命令所需。

通过这种方式，该任务将在每 16.6ms 内确保得到 5ms 的 CPU 时间来运行，并且这 5ms 的 CPU 运行时间都可以在 10ms 期限内保证可用。

尽管 Deadline 调度器的配置看上去复杂，实际上并非如此。通过给定应用依赖的正确参数，用户无需了解系统中的其他任务即可保证该应用在期限内交付结果。而使用实时调度器时，用户需要考虑系统中所有的任务才能定义出每个任务正确的固定优先级。

由于 Deadline 调度器知道每个任务需要多少CPU，因此也知道系统何时可以或不可以允许新的任务调度。一定程度上实时调度器允许用户使系统过载，Deadline 调度器会主动拒绝掉多余的任务，以保障 Deadline 任务都能获得足够的 CPU 时间以满足在期限内运行的条件。

实时调度概述

在调度理论中，我们评估一个调度器，是看重其调度的实时任务的运行时间要求是否都得到了满足。为了提供确定的响应时间，实时任务必须有确定性的定时行为。不同的任务模型描述了不同任务的确定性行为。

假设每个实时任务有 N 次周期性激活。激活后的任务被称为 job 。当一个 job 在上一次激活后的一个固定时间偏移后再次激活，那么这个任务就是“ 周期性的（Periodic） ”；任务也可能是“ 偶发的（Sporadic） ”：一个偶发任务将 至少 在前一次激活后一个最小时间间隔（a minimum inter-arrival time）后被再次激活；最后，任务也可能是“ 不定期的（Aperiodic） ”，没有确定的激活模式。

一个任务可以有一个 隐含期限（Implicit Deadline） ，比如期限等于其激活周期；也可以有一个 约束期限（Constrained Deadline） ，比如期限小于或者等于激活周期；当然也可以有 任意期限（Arbitrary Deadline） ，这种情况下，期限和周期不相关。

利用这些模式，通过给定任务集调度能力，实时研究者发明了一些方法来比较各种调度算法。针对单核系统，最早期限优先（Early Deadline First，EDF）调度被证明是最优算法。Deadline 调度器在单核系统上针对期限小于或等于任务周期的周期性和偶发任务是最优算法。事实上，只要一个任务集在任何时候都不会超过 100% 的 CPU 时间，对于带隐含期限的周期性或偶发性任务来说，EDF 调度算法都能成功调度所有任务。Linux 的 Deadline 调度器实现的就是 EDF 算法。

设想一下，系统中有三个周期性任务，其期限等于周期：

Task	Runtime  (WCET)	Period
T1	1	4
T2	2	6
T3	3	8

任务集的 CPU 使用率（U）小于 100%：

U = 1/4 + 2/6 + 3/8 = 23/24

给定这样的一个任务集，EDF 调度算法将呈现出以下行为：

看图说话，每两段带箭头的线段给定的时间间隔标识了任务的周期和期限，所以每个期限里的任务都得到了运行；灰色框标识每个任务的运行时间，可以看到每个周期内的运行时间也得到了完整的保证，可谓皆大欢喜。

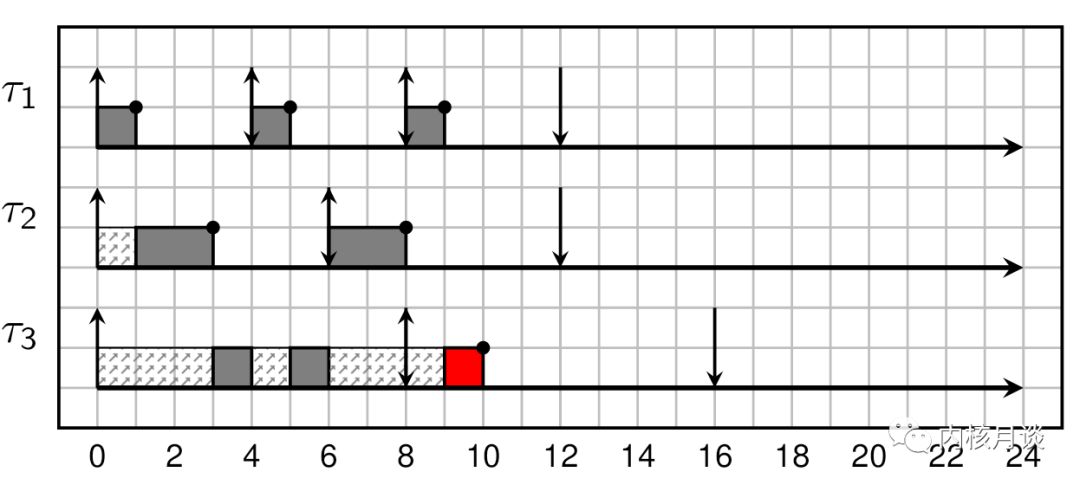

然而，我们却无法使用固定优先级的调度器来调度该任务集又同时满足每个任务的期限；不管优先级如何分配，总会有任务将无法按期跑完任务。其结果行为将如下所示：

继续看图，可以推测优先级是T1>T2>T3固定好的，然后一个任务周期性运行，到点了就跑，同时低优先的任务被打断。所以T1跑完T2跑，T2跑完T3跑，可是T3跑了一个单位时间之后就被T1打断了，因为T1的第二个周期开始了；接下来T1跑完了自己的时间片，T2的第二个周期还没开始，T3得以插空继续跑，可是它这次又只跑了一个单位时间之后，T2激活，再次被打断了；之后T2结束，T1继续跑，直到T3第三次跑的时候，刚运行不久就已经超过期限了：T3的周期和期限都是8个时间单位，而运行到第三个时间单位的时候，距离第一次运行已经过了9个时间单位了，超期了（标红的是第10个时间单位）。

从上面的对比可以看出，Deadline 调度器的主要优点在于，一旦知道每个任务的参数，我们无需分析其他任务并可知道所有任务都将满足期限。Deadline 调度往往可以带来更少的上下文切换。并且在单核系统中，相比固定优先级调度，Deadline 调度能够调更多的任务并满足每个任务的期限。不过，Deadline
调度器同样也存在一些缺点。

Deadline 调度器承诺每个任务在期限内完成，但不能确保每个给定任务的最小响应时间。在固定优先级调度器下，最高优先级任务总是有着最小响应时间，这是 Deadline 调度器不能保证的。EDF 调度算法也比固定优先级算法更复杂。固定优先级的复杂度为 O(1)，相比之下 Deadline 调度器是 O(log(n))。但是，固定优先级需要用户“离线计算”出最佳的优先级集合，这有着O(N!)的复杂度。

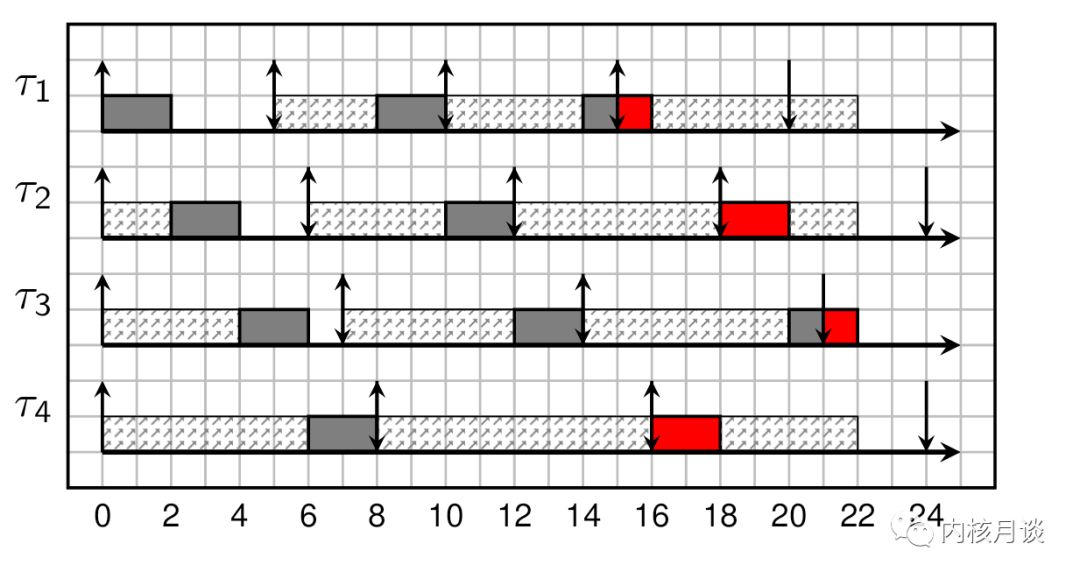

另外，前面说的前提都是系统负载不超 100% CPU 时间，如果系统超载了，例如添加了一个新任务，或者计算了错误的 WCET，系统很可能面临多米诺效应（Domino Effect，即连锁反应）：一旦一个任务运行无法满足期限了，所有接下来的其他任务可能也会满足不了期限，如下图红色区域所示：

所有任务的运行时间都是2个时间单位，T1, T2, T3, T4 四个任务的周期和期限分别为5个，6个，7个和8个时间单位，计算 CPU 利用率 U = 2/5 + 2/6 + 2/7 + 2/8 = 533 420 > 1
，属于超负荷运行，从图上看很容易 T1 任务首先发生了超期的情况，接下来 T2, T3, T4 依次连锁反应发生了超期。

除去优先级问题外，多核系统下还有分配问题。在多核系统中，调度器同样需要决定任务可以运行在哪个核上。通常情况下，调度器可以按如下归类：

• 全局性的(Global)：单个调度器管理所有系统中的 CPU。换句话说，任务可以迁移到所有 CPU；

• 集群性的(Clustered)：单个调度器管理 CPU 的一个不相交子集。换句话说，任务仅可迁移到可用 CPU 的一个子集上；

• 分区性地(Partitioned)：每个调度器管理单个 CPU，因此不允许迁移；

• 任意的(Arbitrary)：每个任务可运行在任意CPU集合上。

在多核系统中，全局性的、集群性的以及任意类型的 Deadline 调度器并不是最佳的。由于存在多种特殊情况，多核调度理论相比单核系统更加复杂。一个 M 核处理器系统可能调度 M 个运行时间等于周期的任务。例如，四核系统可以调度 4 个运行时间和周期都为 1000ms 的“大”任务。该情况下，系统将达到最大的利用率：4 * 1000/1000 = 4
。

调度行为结果类似下图：

直觉上我们可能认为系统负载低时，总是可调度的。其实这仅针对单核系统成立。例如，四核系统中，一个由 4 个小任务和一个大任务组成的任务集，其中小任务的运行时间为 1ms，周期为 999ms；大任务的运行时间和周期都为1s。则系统的总负载为：

4 * (1/999) + 1000/1000 = 1.004 < 4

并不成立。这是因为如果所有任务在同一时间被释放，M个小任务将在 M 个可用处理器上同时被调度。而大任务仅可在小任务之后才能开始，很明显大任务运行完毕后就超期了。如下图所示，这被称为Dhall效应：

将任务合理分布到多个核上最终是一个 NP-hard 问题（其本质上是装箱问题，Bin-Packing Problem），并且还存在其他特殊情形，所以目前不存在一个最优调度算法。

带着这些背景知识，我们可以开始分析 Linux Deadline 调度器的细节，以及尝试寻求在利用其优势的同时又避免潜在问题的最佳实践。敬请期待即将发表的第二部分。

参考链接：

deadline调度器_mozart1756的博客-CSDN博客_deadline调度器

蜗牛科技的链接

CFS调度器（5）-带宽控制
