电解电容的寿命公式

一.SPEC

1.电解电容零件工程规格书中之StandardRating表格,其中规定了不同规格的电解电容RatedRipple Current值,例如:Sharp机种PWPCC904(滤波电容) 67L215L-820-15N (CNN公司KXG Series)

VDC

V

Cap.

uF

Case size

∮D*L

mm

tanδ





L.C.

uA

Rated Ripple Current

mA rms/105℃



1min

5min

120Hz

100KHz



450

82

18*35.5

0.24

1576

763

715

1785

2.此电容用于电源输入端滤波,因此采用120Hz时的RatedRipple Current规格715mA。

3.而用于评估电解电容RippleCurrent之Spec要依据以下公式:

SPEC=Speccomponent)×频率系数(FM)×温度系数(TM

      注:FM/TM取值方法见附表

4.OTPV 评估电解电容Ripple Current的Derating规格为85%,因此 测试值<SPEC×85 时判定OK。

二.Test Method

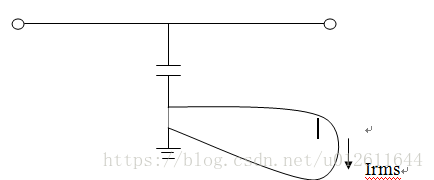

将电解电容接地端吸开串联一导线,直接用电流计探头测试该导线电流的有效值(rms),测试时要调整输入电压值(90V~264V)达到纹波电流最大。见图示:




三.附表(FM&TM取值方法):NCC公司产品为例

1.MultiplyingFactors on KMG Seriesradial lead type

 Frequency Multipliers

Range

50Hz

120Hz

300Hz

1KHz

10KHz

100KHz

~3.3uF

0.65

1.00

1.35

1.75

2.30

2.50

4.7uF~33uF

0.75

1.00

1.25

1.50

1.75

1.80

47uF~1000uF

0.80

1.00

1.15

1.30

1.40

1.50

2200uF~

0.85

1.00

1.03

1.05

1.08

1.08

 Temperature Multipliers

Temp(℃)

55

65

75

85

105

Multipliers

2.23

2.23

2

1.73

1

2. MultiplyingFactors on KY Series

Frequency Multipliers

Range

120Hz

1KHz

10KHz

100KHz

~180uF

0.40

0.75

0.90

1.00

220uF~560uF

0.50

0.85

0.94

1.00

680uF~1800uF

0.60

0.87

0.95

1.00

2200uF~3900uF

0.75

0.90

0.95

1.00

4700uF~

0.85

0.95

0.98

1.00

 TemperatureMultipliers

Temp(℃)

55

65

75

85

105

Multipliers

2.23

2.23

2

1.73

1

3. MultiplyingFactors on KXG Series

  Frequency Multipliers

Range

120Hz

1KHz

10KHz

100KHz

~100uF

1.00

1.75

2.25

2.5

120uF~

1.00

1.67

1.75

2.25

Temperature Multipliers

Temp(℃)

55

65

75

85

105

Multipliers

2.23

2.23

2

1.73

1


*Temperature multipliers shows the guide limits of themaximum available ripple current at each of the temperature,of which the lifetime at the rated maximum operating temperature is expected.

四.电解电容寿命评估测试方法

1.Calculation Formula:

电容寿命LifeTime= Life(spec)×2(Ts-Tt)/10

        Life(spec):指spec中标明的寿命值

          Ts:电容最高使用温度值

          Tt:电容本体温度测试值

2.判定方法:以上计算得出之寿命值与整机MTBF目标值比较,若大于目标值则判定OK。

3.例如:SHARP机种C904 Life(spec)=10000Hrs,Ts=105℃,Tt=52.6℃,。SHARP MTBF目标50000Hrs。

 Life Time=10000×2(105-52.6)/10=377917Hrs>50000Hrs   OK
