松下PLC 启用RS485 的modbus-rtu从机功能配置详解

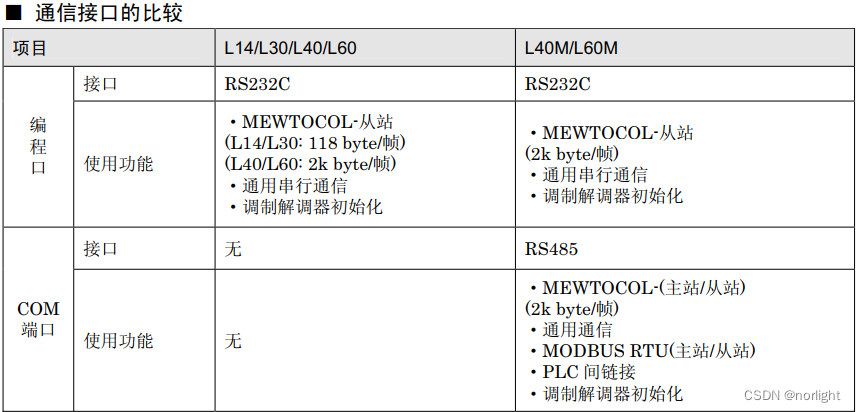

     松下PLC部分型号带有RS485模块是支持modbus-rtu协议的，默认启用的协议是与编程接口一样的私有协议(这里不介绍，想了解可以看我的文章类表)，需要修改PLC配置，

更多详情访问:松下PLC 启用RS485 的modbus-rtu从机功能配置详解-比特物联​ 松下PLC部分型号带有RS485模块是支持modbus-rtu协议的，默认启用的协议是与编程接口一样的私有协议(这里不介绍，想了解可以看我的文章类表)，需要修改PLC配置， 这里以FP-X0 L40MR为例: 1、硬件连接 根据文章介绍，我们看到如下图，除了RS485的+、-  两个引脚和主机的+、- 引脚对应连接外，还需要把 E 引脚端子和 - 引脚端子短接。 2、波特率拨码开关，后面配置4https://www.bit-iot.com/show/73.html

这里以FP-X0 L40MR为例:

 1、硬件连接

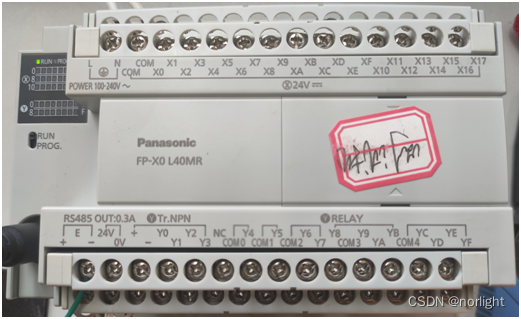

根据文章介绍，我们看到如下图，除了RS485的+、-  两个引脚和主机的+、- 引脚对应连接外，还需要把 E 引脚端子和 - 引脚端子短接。

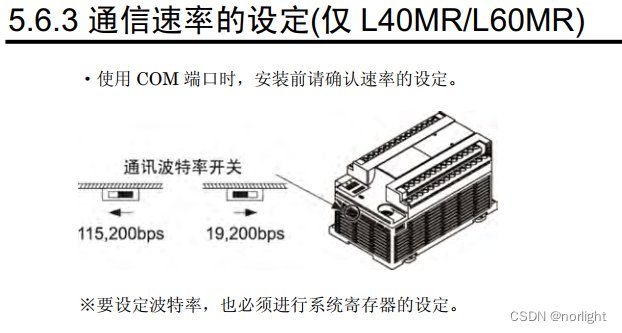

2、波特率拨码开关，后面配置485波特率时要和拨码开关的波特率对应，否则不能通信(开始不一样一直没能通信成功，看文档这个拨码开关对应值可配置，没试，需要的可自己修改)

拨码开关在PLC的位置

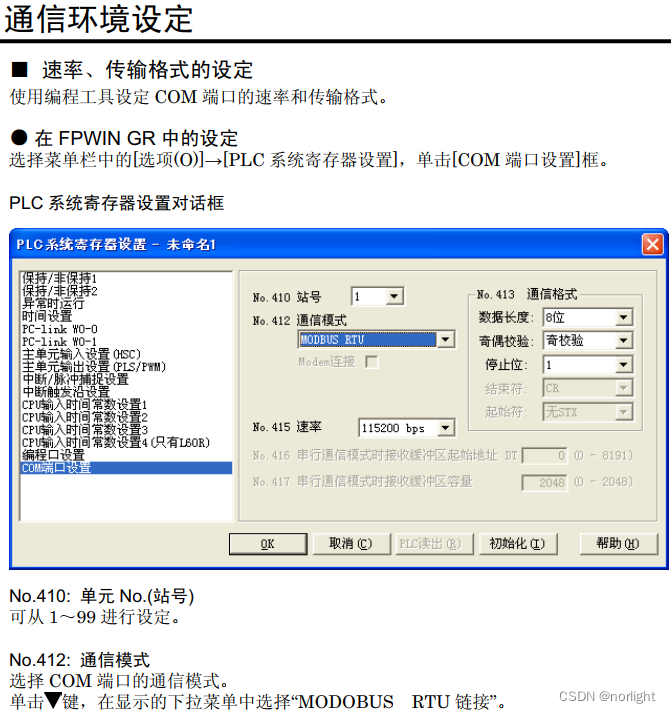

 3.松下PLC的485参数配置

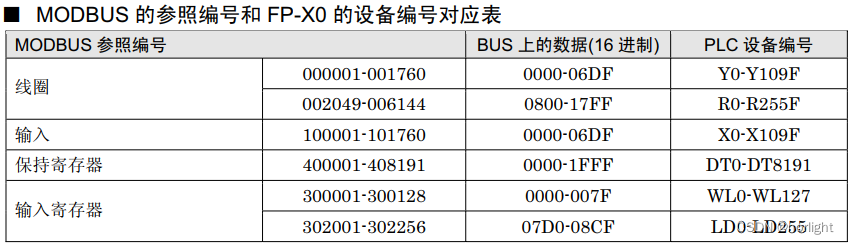

4、寄存器的对应关系表
