Simulink相关配置：模型诊断配置

1 模型诊断

模型诊断配置的目的是，当我们编译一个Simulink模型时，会自动为我们诊断该模型中的错误或潜在风险，以便提早修复该类问题。

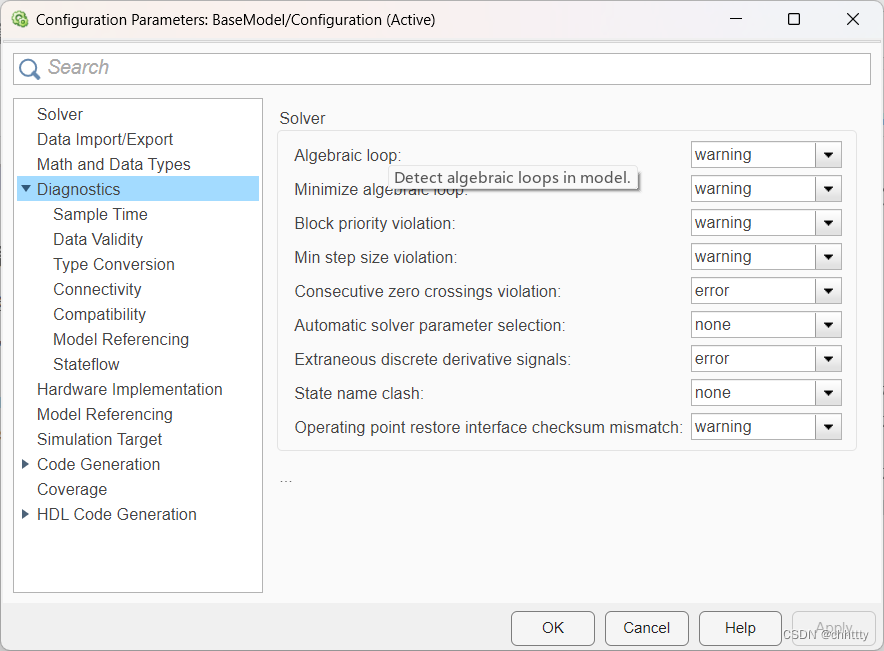

在Simulink模型上方的工具栏点击Model Settings（小齿轮形状），打开配置参数。点击左侧的Diagnostics选项卡，就可以在右侧看到所有的诊断配置项。

例如Algebraic loop右侧对应的是warning，就表示运行模型时，如果检测出代数环，则向用户报出警告。用户也可以将其手动配置为error或者none，代表检测出代数环向用户报出error，或者不报警。

Simulink默认的模型诊断配置是比较宽松的，在工程开发中通常会将其配置得更为严格，以便在模型编译阶段警告开发者其中的错误和风险。后文中，博主会介绍一些常用的诊断配置，以及其应用场景。这些配置是基于MAB建模规范的推荐以及工程实践。

2 诊断配置及场景

本章节列举几个常见的诊断配置及其对应的场景。在实际工作经验中，这部分诊断可以指出开发者常见的错误。

2.1 Inf or NaN block output

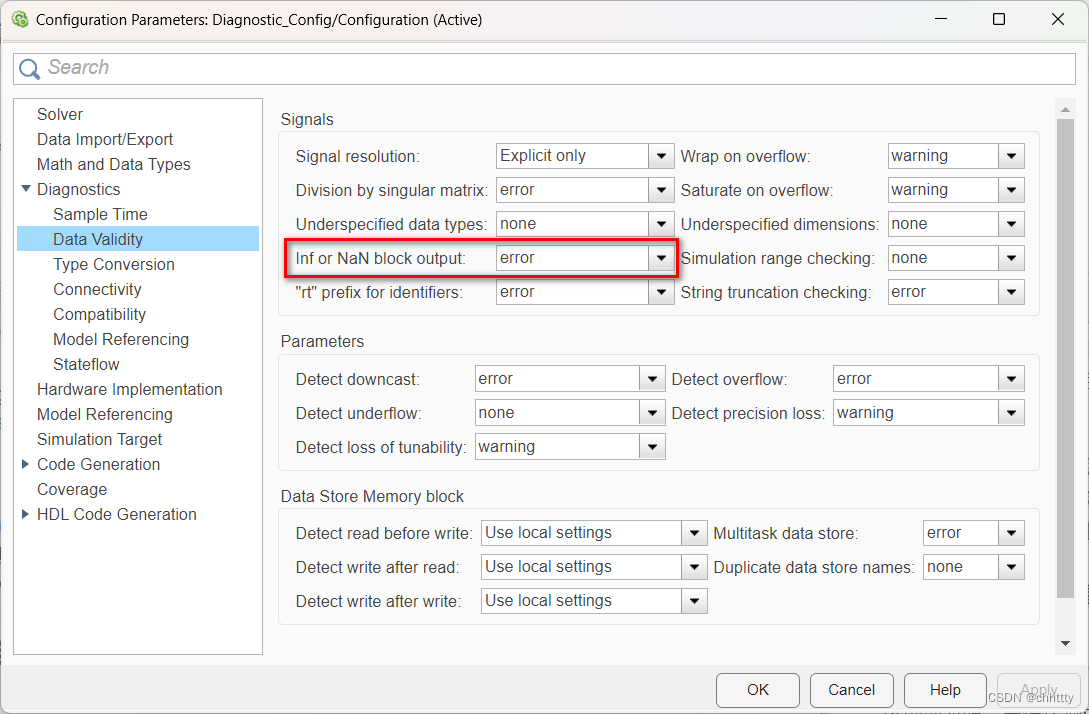

该选项表明，当模块输出的值为 Inf 或 NaN 时要执行的诊断操作，通常将其配置为error，默认为none，配置界面如下图。

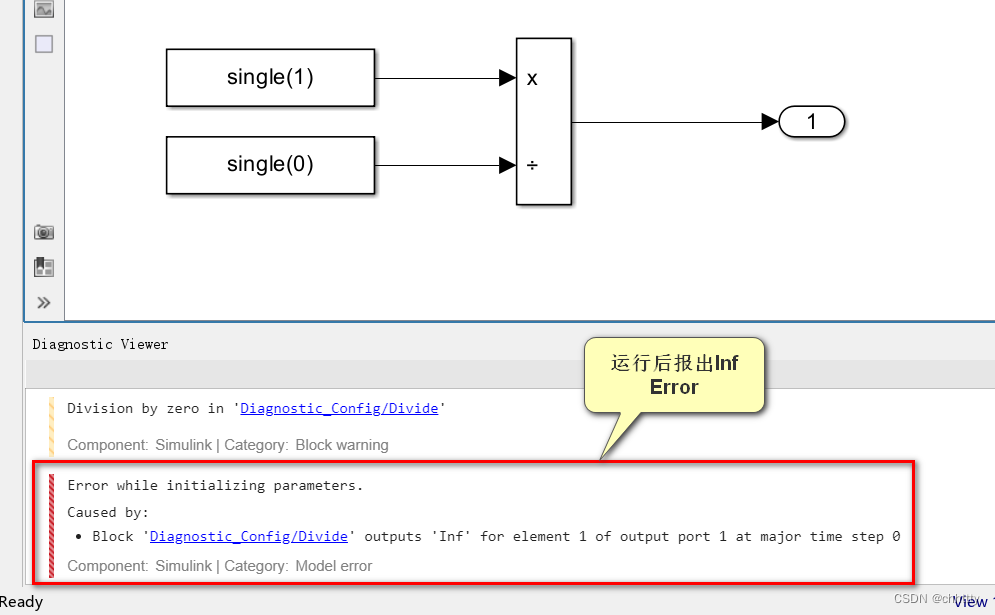

Inf 或 NaN 是软件运行时的不合理的输出量，例如除零时会输出Inf（可以理解为无穷），可以通过配置为error，使得在运行软件时报出错误。

2.2 Wrap on overflow

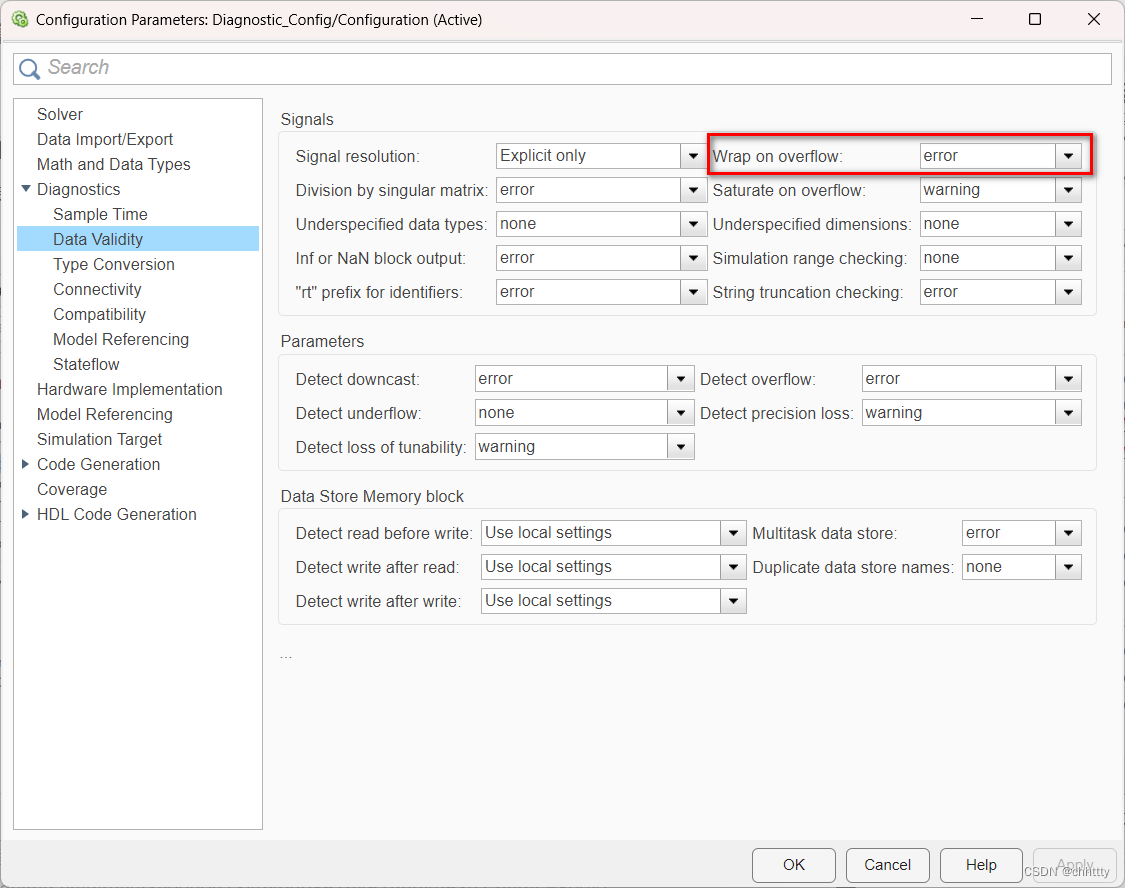

该选项表明，当整形类型信号的值溢出信号数据类型时进行的诊断操作，通常将其配置为error，默认为warning，配置界面如下图。

当整形数运算溢出了其数据类型所能表达的数值时，数值会默认转换。

2.3 Unconnected line

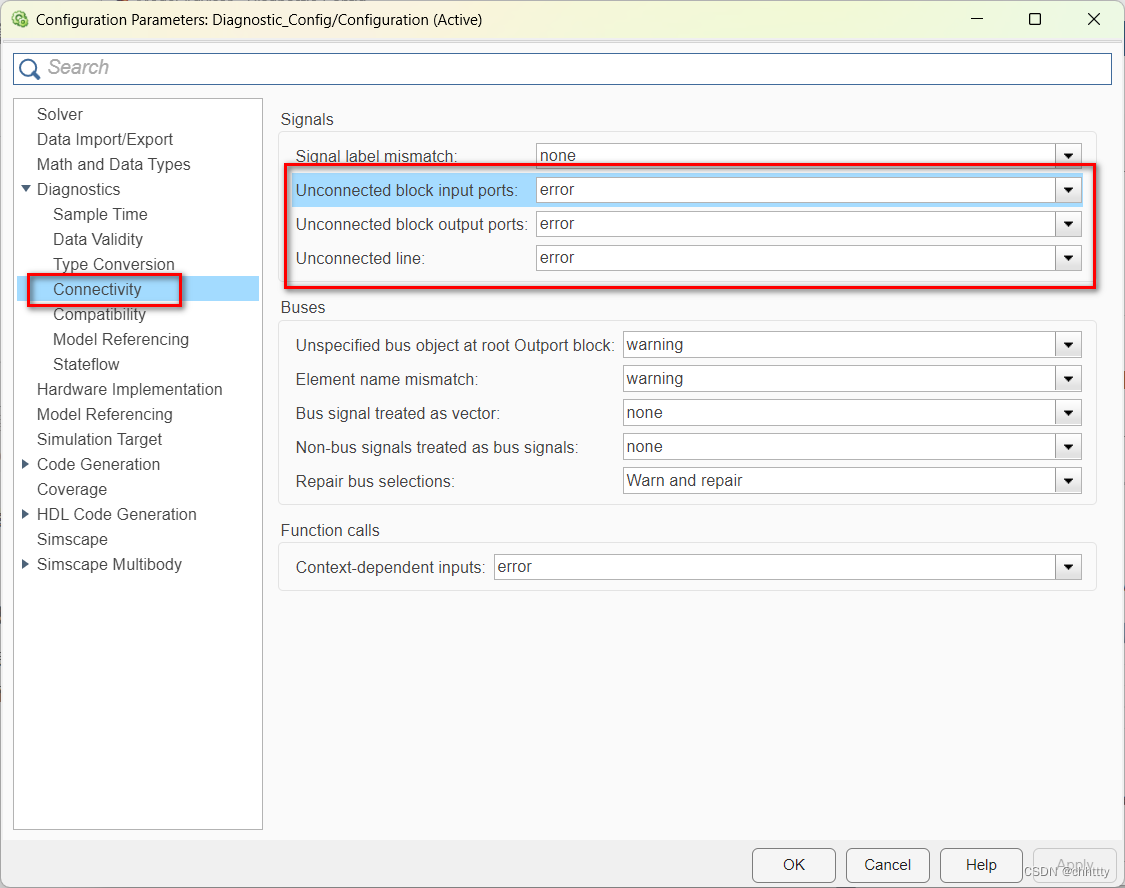

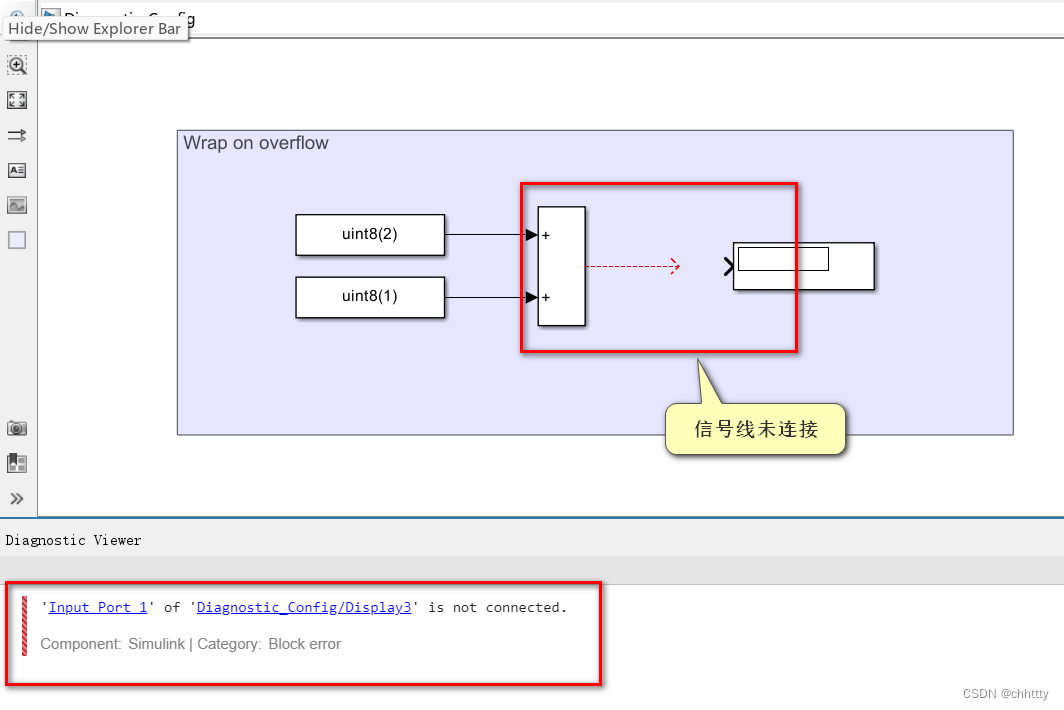

该选项表明，当模型包含未连接的信号线时的诊断操作，通常将其配置为error，默认为none。类似的还有未连接的输入或输出端口，配置界面如下图。

在开发中有的时候会忘记连接信号线，但是模型也能编译并生成代码。这种情况下，信号没有正确地传输，导致软件漏洞。

2.4 Detect read before write

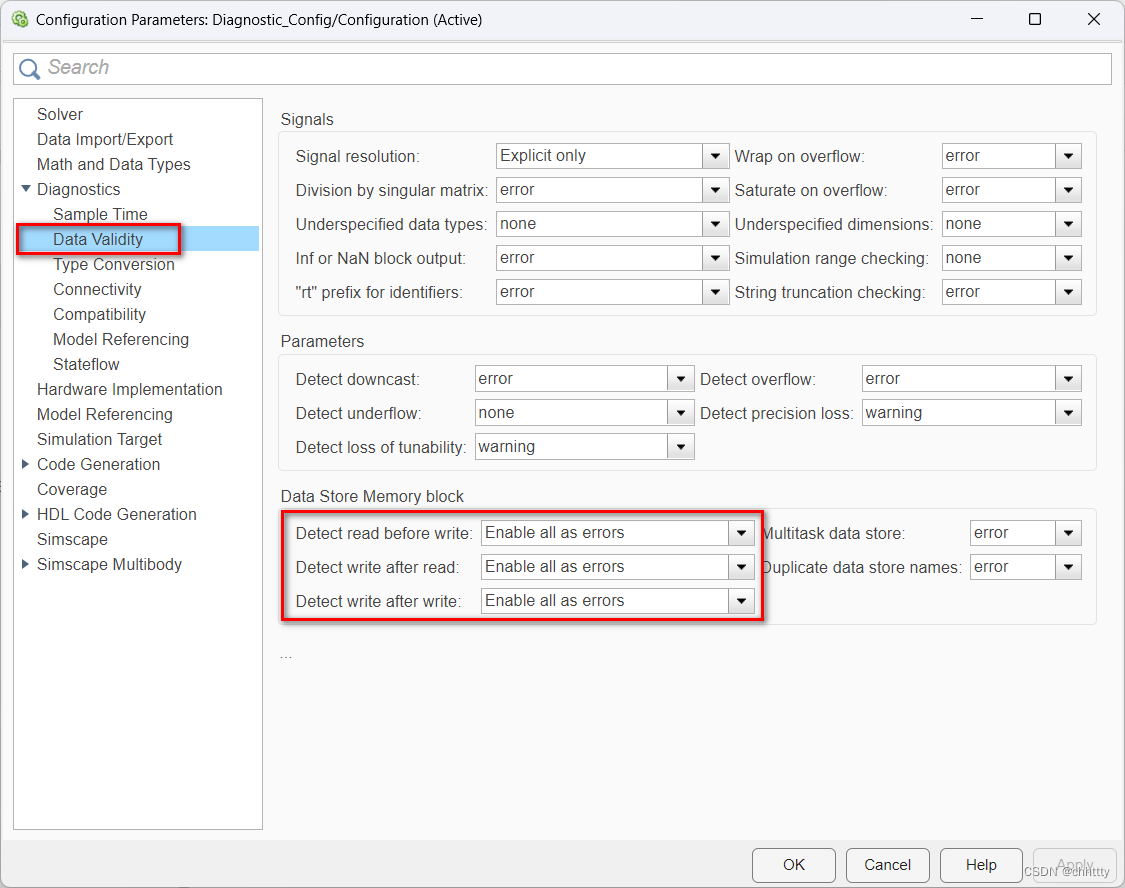

该选项表明，写之前读内存中的值时的诊断操作，通常将其配置为Enable all as errors，默认为Use local settings，配置界面如下图。

在代码中，局部变量的值如果未经初始化或赋值，可能是任意值。直接读取该值时不安全的行为。如下图的DataStoreRead模块直接读取内存中变量A的值，但是在此之前没有经过任何赋值，模型运行时就会诊断出错误。

2.5 Algebraic loop

该选项表明，模型中存在代数环，通常将其配置为error，默认为warning，配置界面如下图。

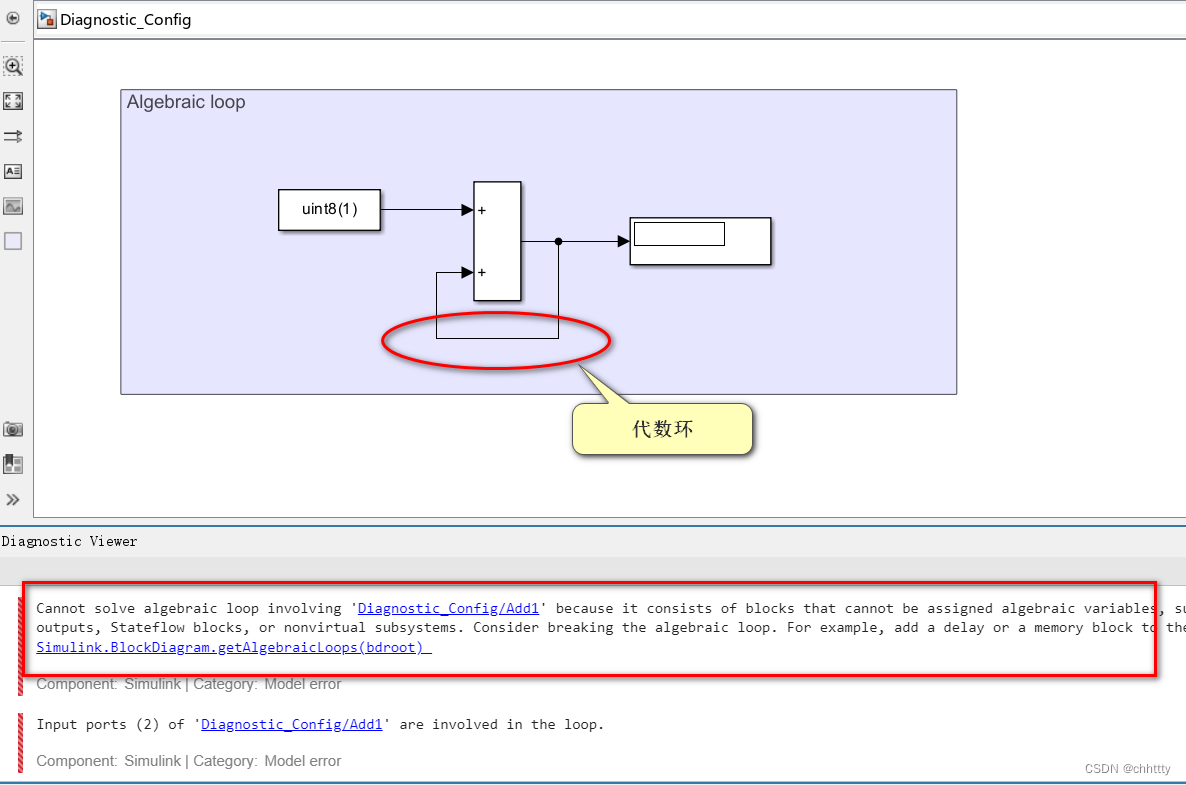

代数环指的是当模型中的输入直接使用了输出信号的场景，如下图所示的累加器，希望在每次输出的基础上加一，所以将输出反馈到输入。这样，模型就无法进行正确的求解。

解决代数环的方法是，在输出反馈的输入的时候加一个Unit Delay模块，即使用上一周期的输出作为本周期的输入。

3 Model Advisor配置模型诊断

上一章节列出的诊断项举例只是所有诊断配置中的一部分，是开发过程中常见的一些错误。实际上，可以在Model Advisor工具中，根据一些模板来检查当前模型的配置项是否符合标准。本章节会以ISO 26262标准中推荐的模型配置项为例，向读者演示如果使用Model Advisor工具配置模型诊断。

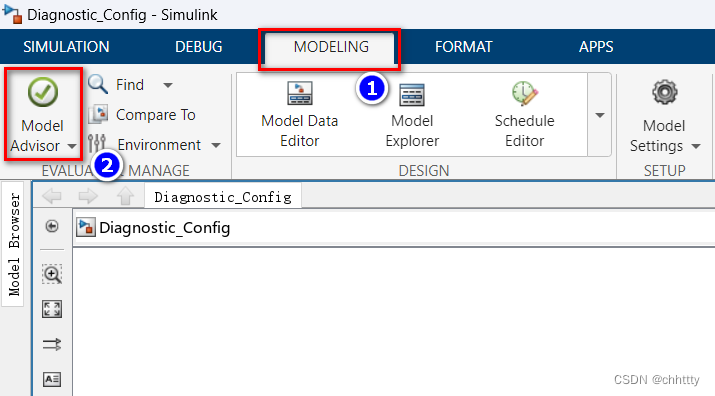

1）首先，在Simulink模型上方切到MODELING选项卡中，点击Model Advisor；

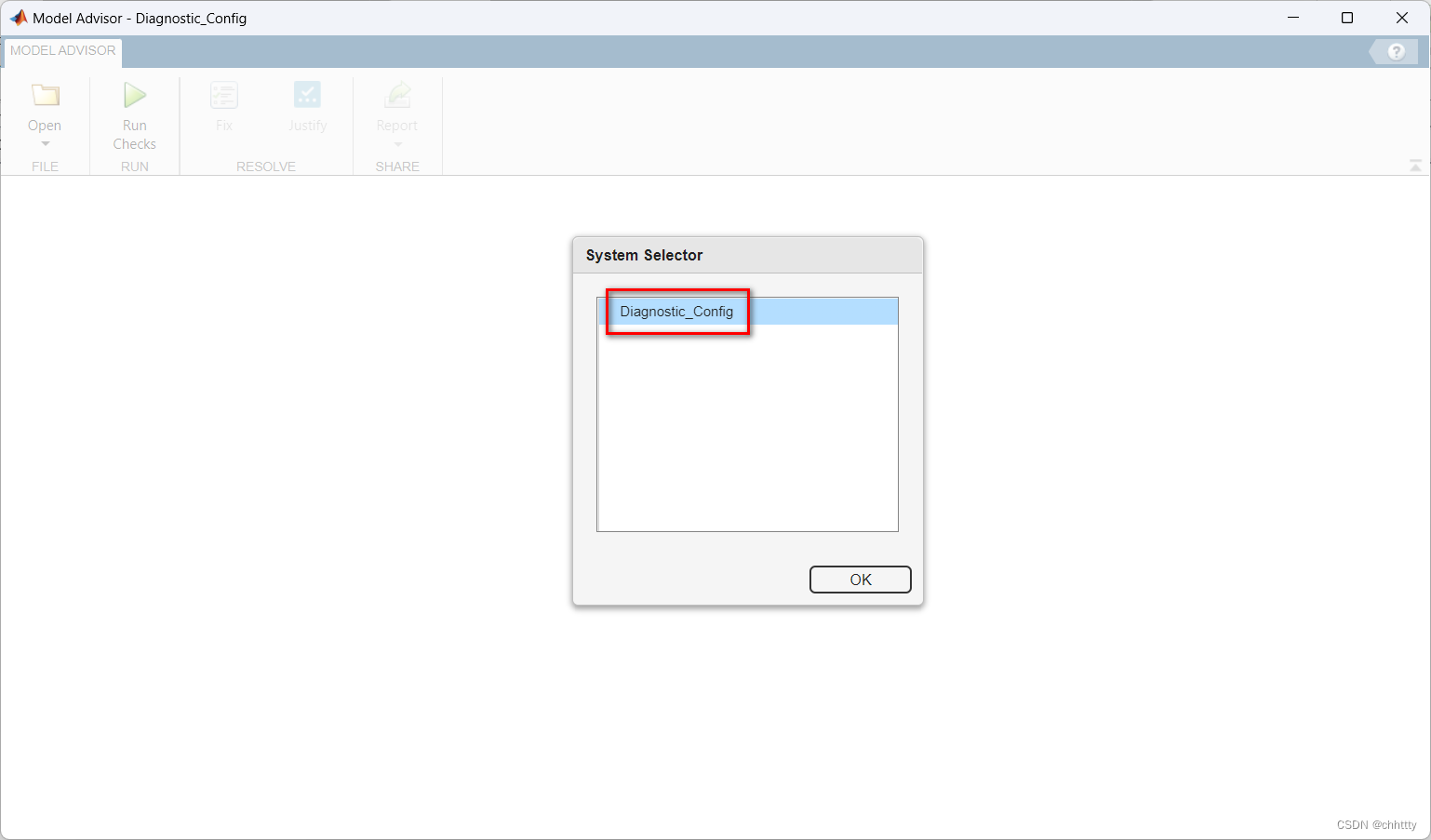

2）在弹出的System Selector窗口选择最顶层模型，即和你的Simulink模型相同的名字；

如果模型中有多个子系统，这里的System Selector窗口中会根据每一级子系统折叠或者展开。

3）在打开的Model Advisor中根据层级找到需要勾选的配置项检查，这里26262标准的层级路径为Model Advisor — By Task — Modeling Standards for ISO 26262 — High-Integrity Systems — Configuration，将Configuration下面所有和诊断相关的选项全部勾选上；

其实该路径下不止包含模型诊断配置，还有生成代码配置，代码优化配置，接口配置等。这里全部按照ISO 26262标准推荐的项目进行检查。

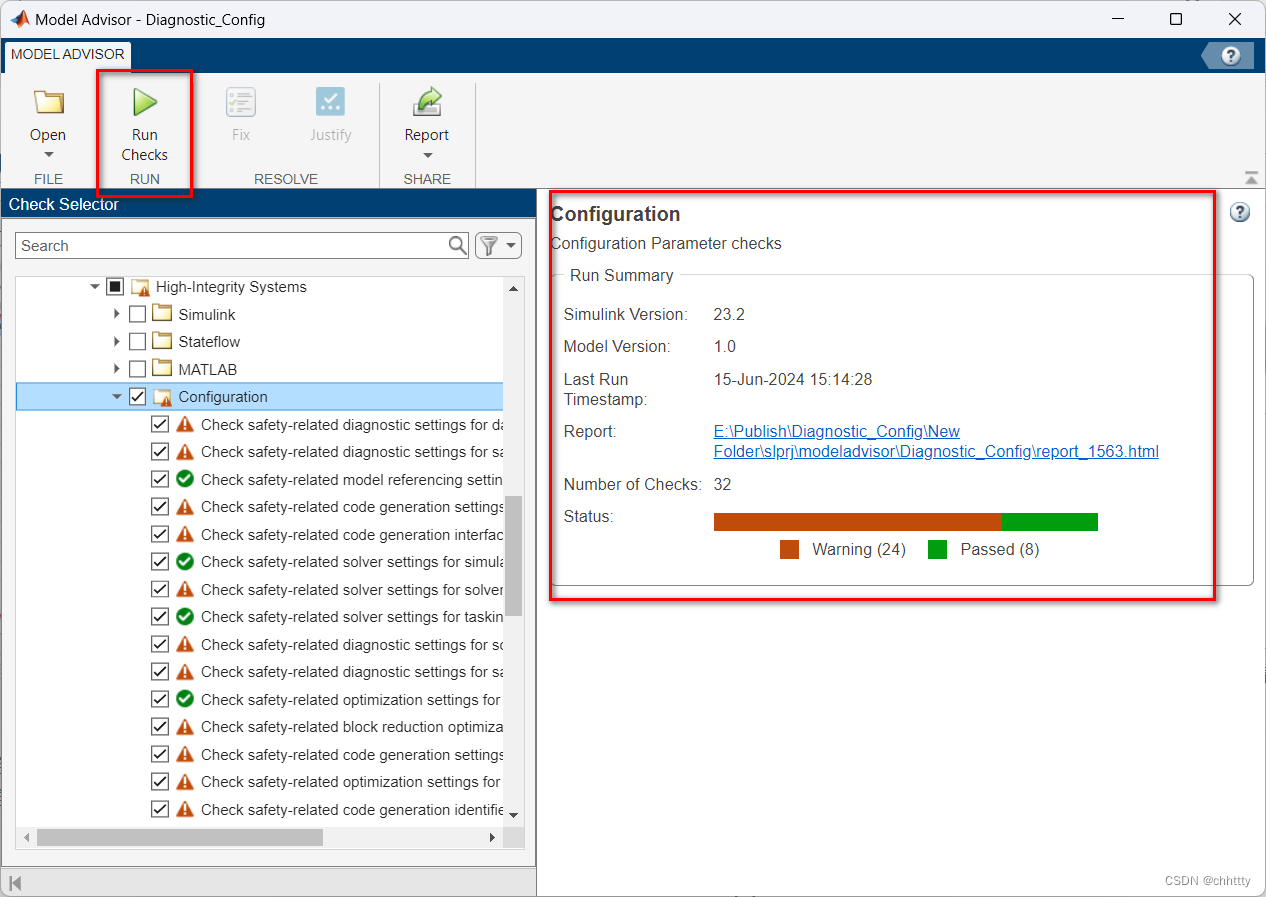

3）点击上方的Run Checks按钮，等待检查结束就会出现报告；

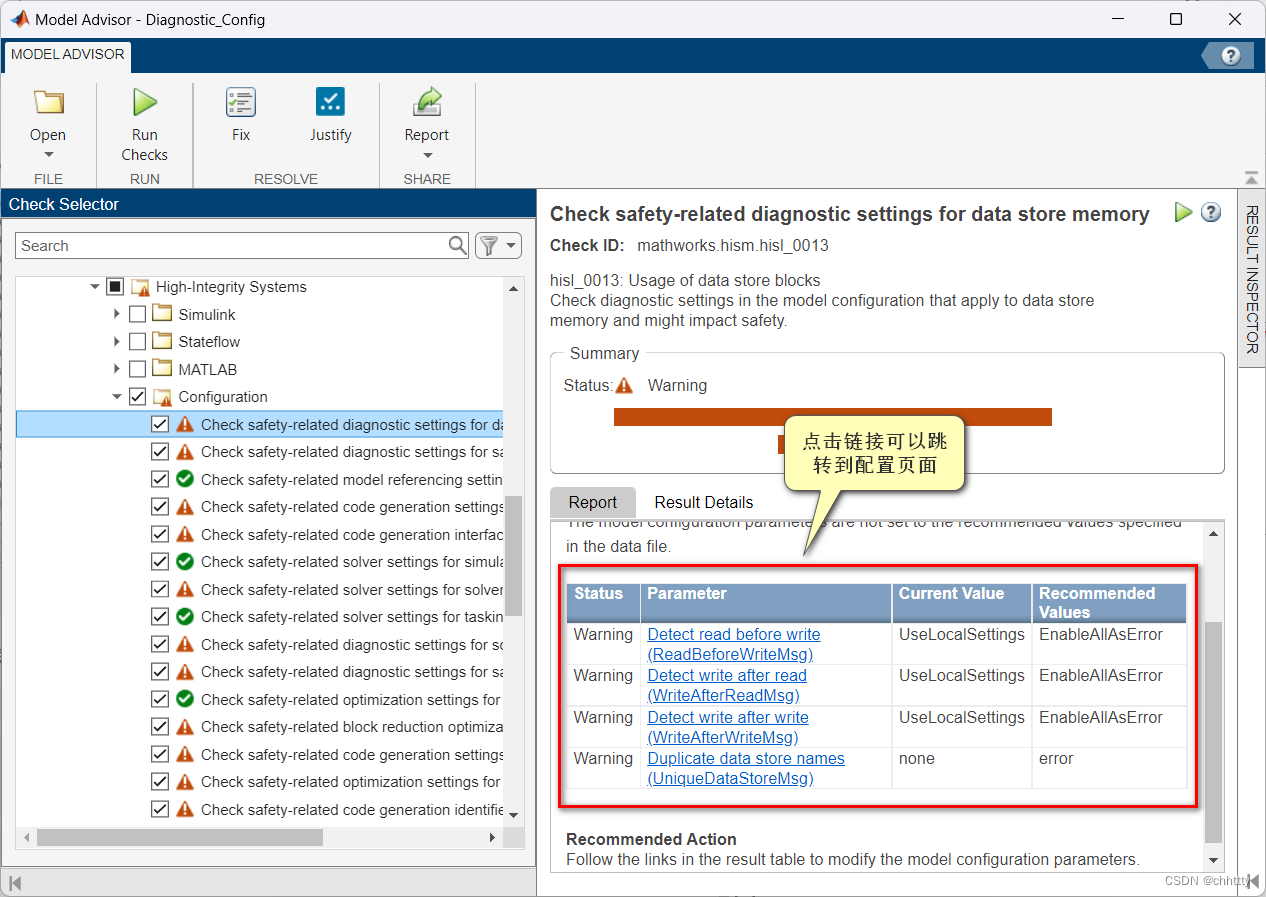

未通过检查的项目会标记为红色感叹号，选中该项目就可以在右侧报告页中显示出具体的条目。其中包含了参数项，当前值和推荐值。单击链接就可以直接打开配置窗口中对应的位置，并按照推荐值修改。

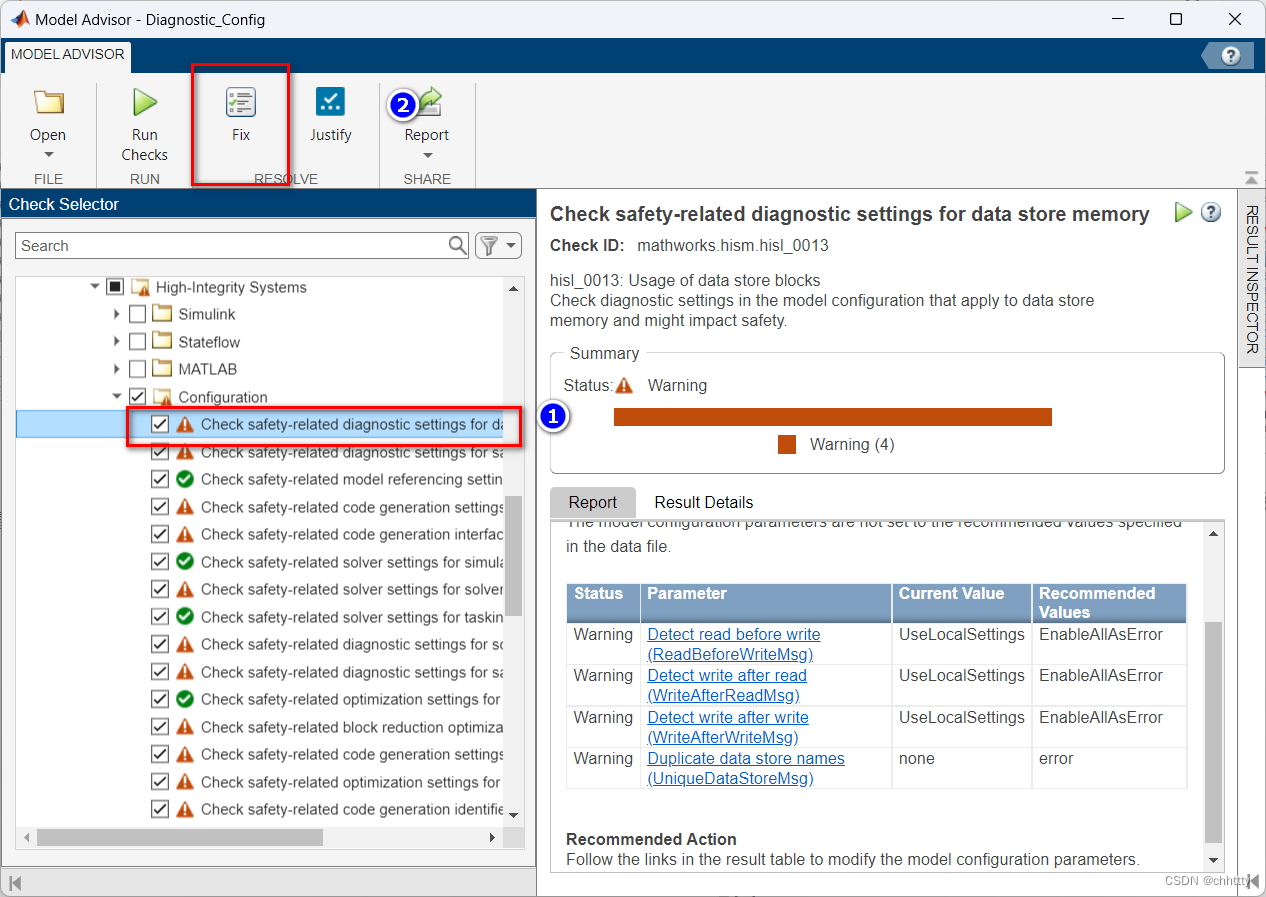

4）另外，也可以通过选中条目，点击上方的Fix按钮一键修改配置项；

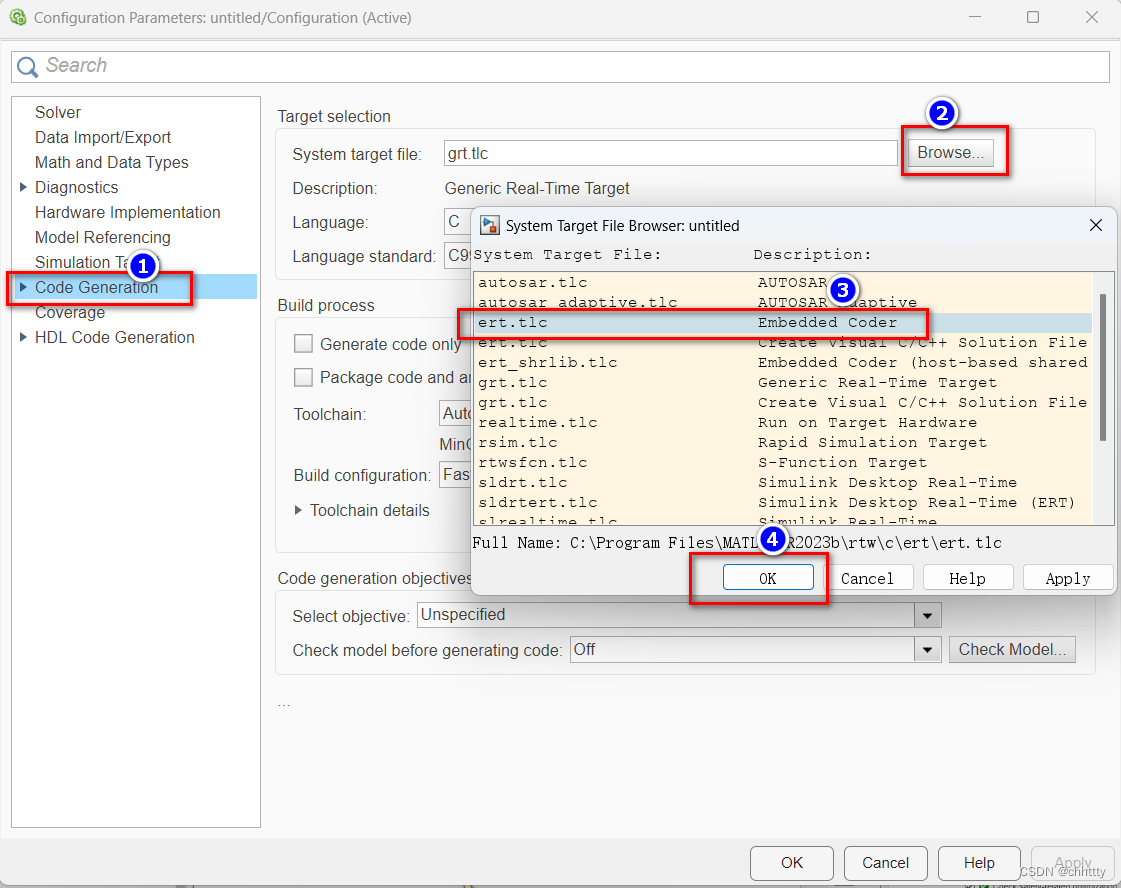

这些选项中，除了代码生成的System Target File选项需要手动修改，其他都可以通过fix解决。将System Target File配置成Embedded Coder的方法如下：

具体代码生成相关配置地解释会在以后的博客中。

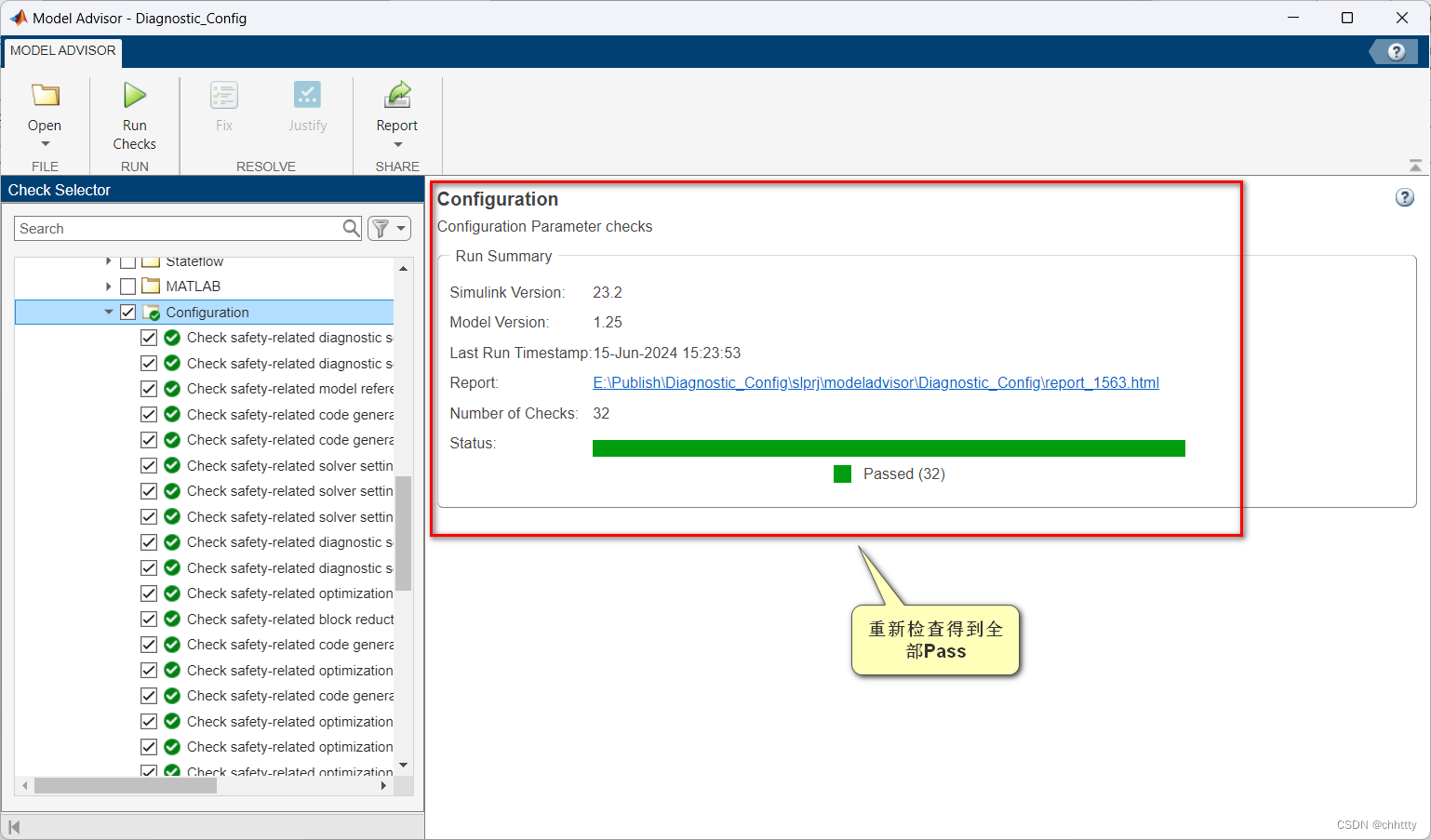

5）将所有的未通过的配置都一键修改，重新对Configuration文件夹下的配置运行Model Advisor检查，得到全部通过；

4 总结

本文介绍了模型诊断配置，通过配置一部分诊断项为error后，有助于工程师减少开发中的问题，并且规范开发流程。
