Simulink代码生成： 基本数据类型

1 引言

正如C语言中为变量区分了不同的数据类型一样，Simulink中也有不同的数据类型，并且与C语言数据类型关系紧密。本文研究Simulink中的基本数据类型的用法和一些相关的配置。

2 Simulink中的基本数据类型

在Simulink中，基本数据类型分为浮点类型、整数类型和布尔类型，具体有以下几种。

数据类型名称	含义	存储大小	范围
double	双精度浮点型	4字节	-1.7E-308～1.7E+308
single	单精度浮点型	8字节	1.2E-38 ~ 3.4E+38
int8	有符号 8 位整数	1字节	-128 ~ 127
uint8	无符号 8 位整数	1字节	0 ~ 255
int16	有符号 16 位整数	2字节	-32,768 ~ 32,767
uint16	无符号 16 位整数	2字节	0 ~ 65,535
int32	有符号 32 位整数	4字节	-2,147,483,648 ~ 2,147,483,647
uint32	无符号 32 位整数	4字节	0 ~ 4,294,967,295
boolean	布尔类型	1字节	0~1

后文会举例说明不同类型的使用方法及一些注意点。

3 数据类型实例

3.1 浮点类型

浮点类型就是具有浮动小数点的数据类型，用于表示小数。
首先，通过下面的Simulink建模示例，可以清楚地了解浮点类型的用法。

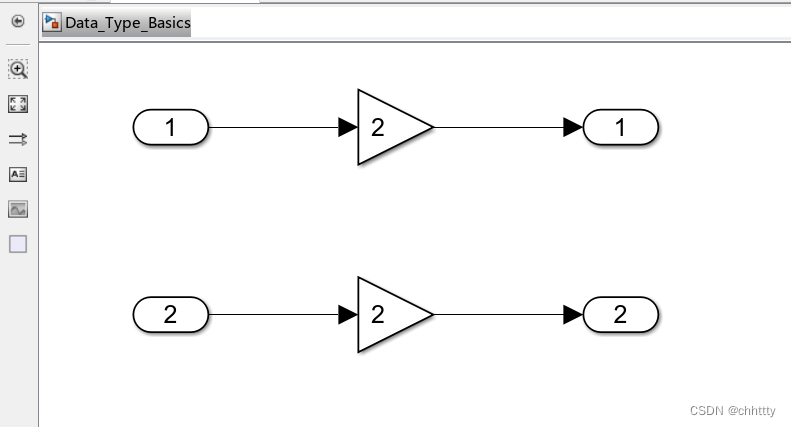

1）新建一个Simulink模型<Data_Type_Basics.slx>，在模型中搭建以下简单模块；

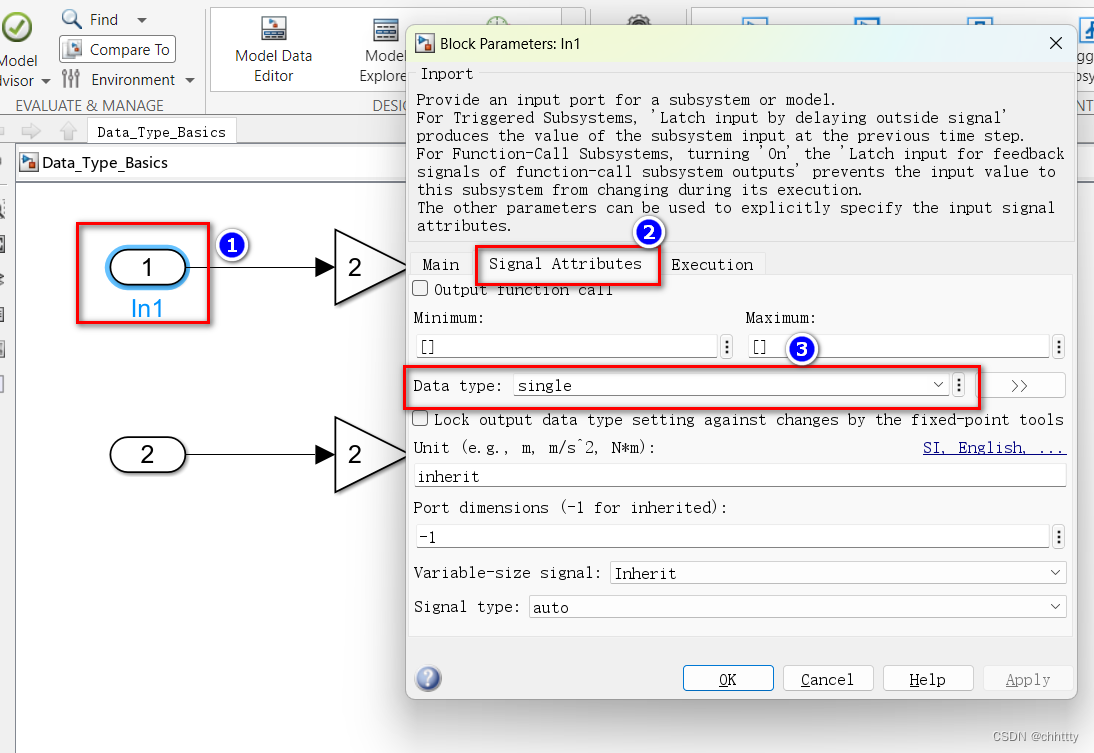

2）分别双击Inport1和Inport2，打开配置界面，将Data type分别配置为single和double；

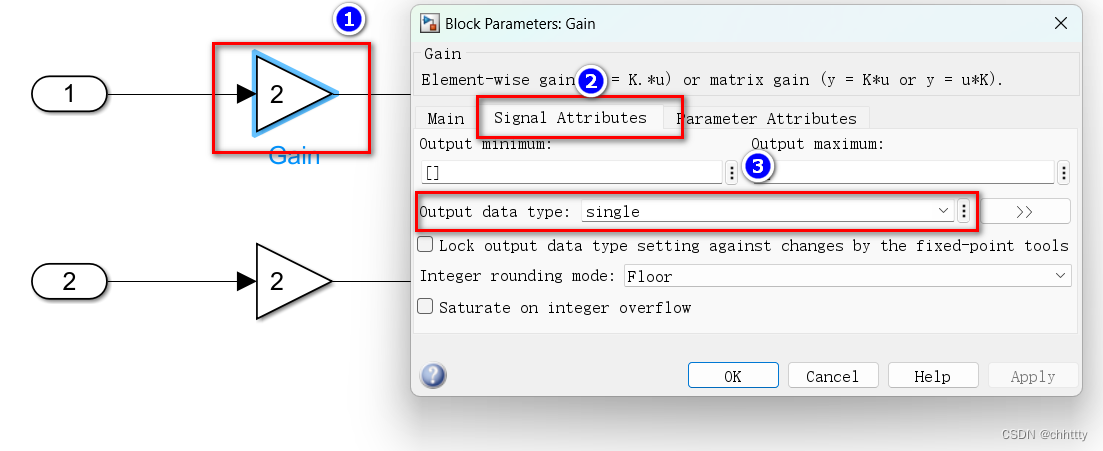

3）分别双击Gain模块，并对应配置DataType为single和double；

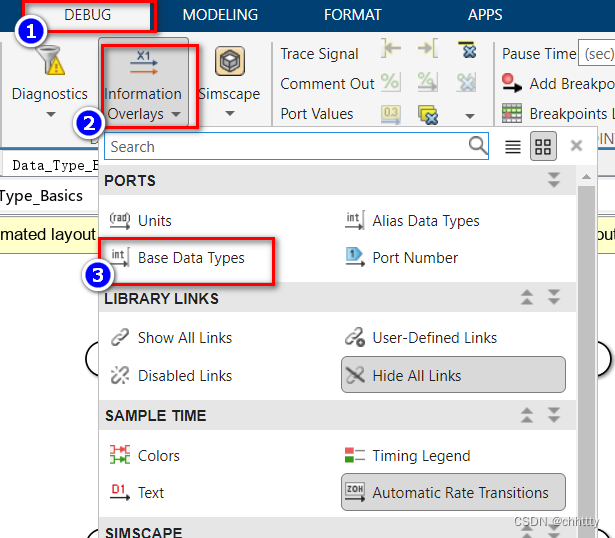

4）在Debug工具栏中点击Base Data Types，可以在信号线上显示数据类型；

完成后Ctrl + D更新模型，就可以看到信号线上的数据类型分别是single和double。

在模型中配置浮点数的方法如上文所示。接着，通过将模型生成代码，可以在C语言的层面上进一步理解Simulink中的浮点类型，以及和C语言中浮点类型的关系。

1）生成代码前，先配置好Embedded Coder，并且Ctrl + B生成代码；

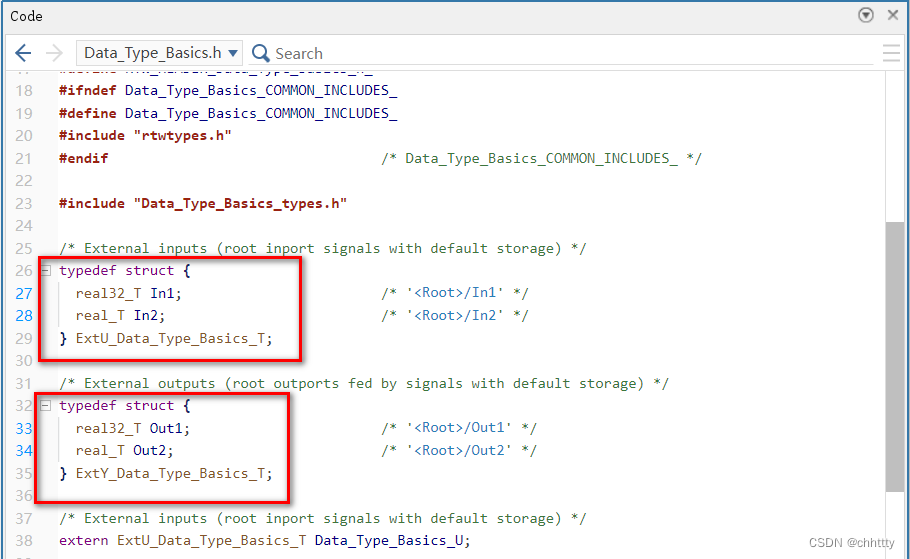

在<Data_Type_Basics.h>头文件中可以看到Inport1和Inport2的类型是real32_T和real_T。

2）接着打开<rtw_types.h>头文件；

在该文件中通过typedef关键字将real32_T和real_T分别定义为C语言的基础类型float和double，也就是单精度和双精度浮点型数。这种做法在C语言中很常见，是为了不直接使用C语言中的基础类型，而是在新的名称中可以直观地看出该类型所占的字节数。

这些被定义好的新的类型名称，也是在Simulink中可以配置的，具体参照下图。

3.2 整数类型

整数类型用于表示整数，和浮点类型在代码生成方面类似，都是通过typedef定义一个新的类型名称，再以此去定义变量名。

类似浮点类型的建模，建模时将Inport中的Data type 选中成整型。在生成代码的形式方面，整数类型和浮点类型除类型定义外，没有差别，这里不再赘述。

3.3 布尔类型

布尔类型用于表示“真”或“假”，常用于条件判断或者逻辑运算中。首先，通过下面的Simulink建模示例，可以清楚地了解布尔类型的用法。

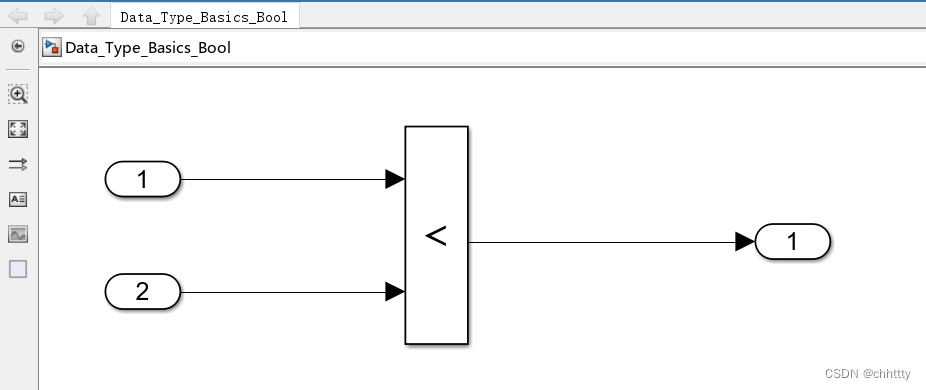

1）将Inport1和Inport2配置成single类型，并且通过一个关系运算符（小于等于）来输出判断结果，如果Inport1 < Inport2，则输出True，否则输出False；

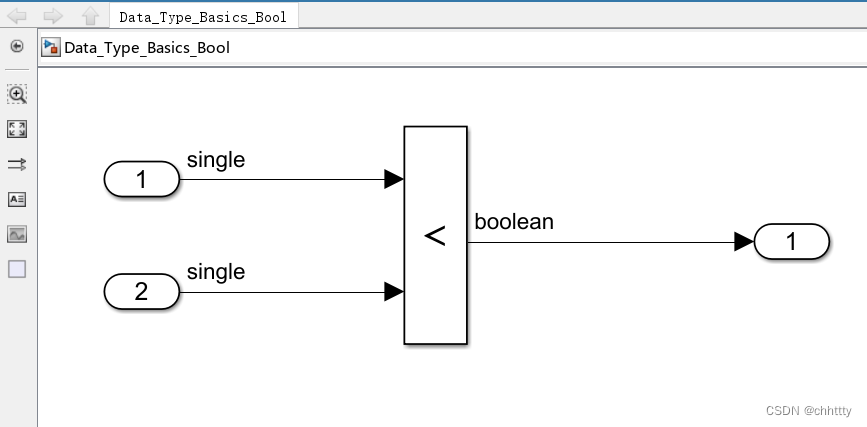

2）配置好显示端口数据类型，然后Ctrl + D更新模型，就可以看到关系运算符输出的信号为boolean，即布尔类型；

同理，逻辑运算符的输入输出都是boolean类型，进行与、或、非等逻辑运算。

3）生成代码前，先配置好Embedded Coder，并且Ctrl + B生成代码；

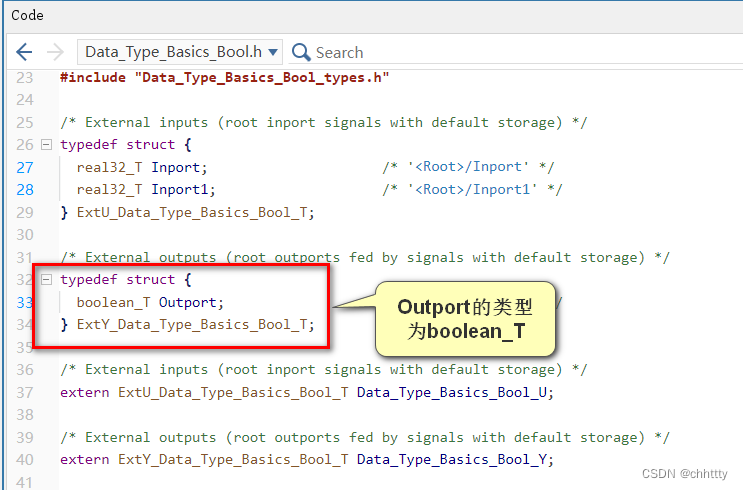

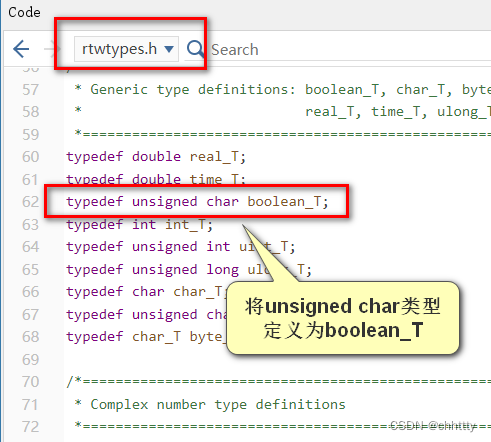

在生成的<Data_Type_Basics_Bool.h>文件中，Outport的类型为boolean_T。在 rtwtypes.h文件中可以看到通过typedef关键字将unsigned char类型定义为boolean_T，也就是说boolean_T的背后是无符号 8 位整数，和uint8_T是一样的。

3 数据类型使用的注意点

3.1 浮点数等于比较

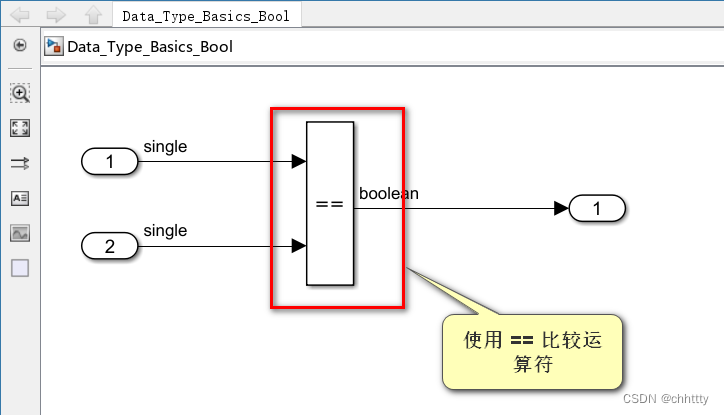

两个浮点数可以通过比较运算模块，输出true或者false的布尔值。但是在建模的过程中，不可以使用 == 比较运算符来比较两个浮点数相等。即如下情况。

因为计算机在进行浮点数运算的时候会产生精度损失，所以两个浮点类型变量在小数点后的很多位就可能看不一样的，从现实物理意义上来说，基本可以等同一致，但是 == 运算符会判定为不一样，就产生了相反的效果。

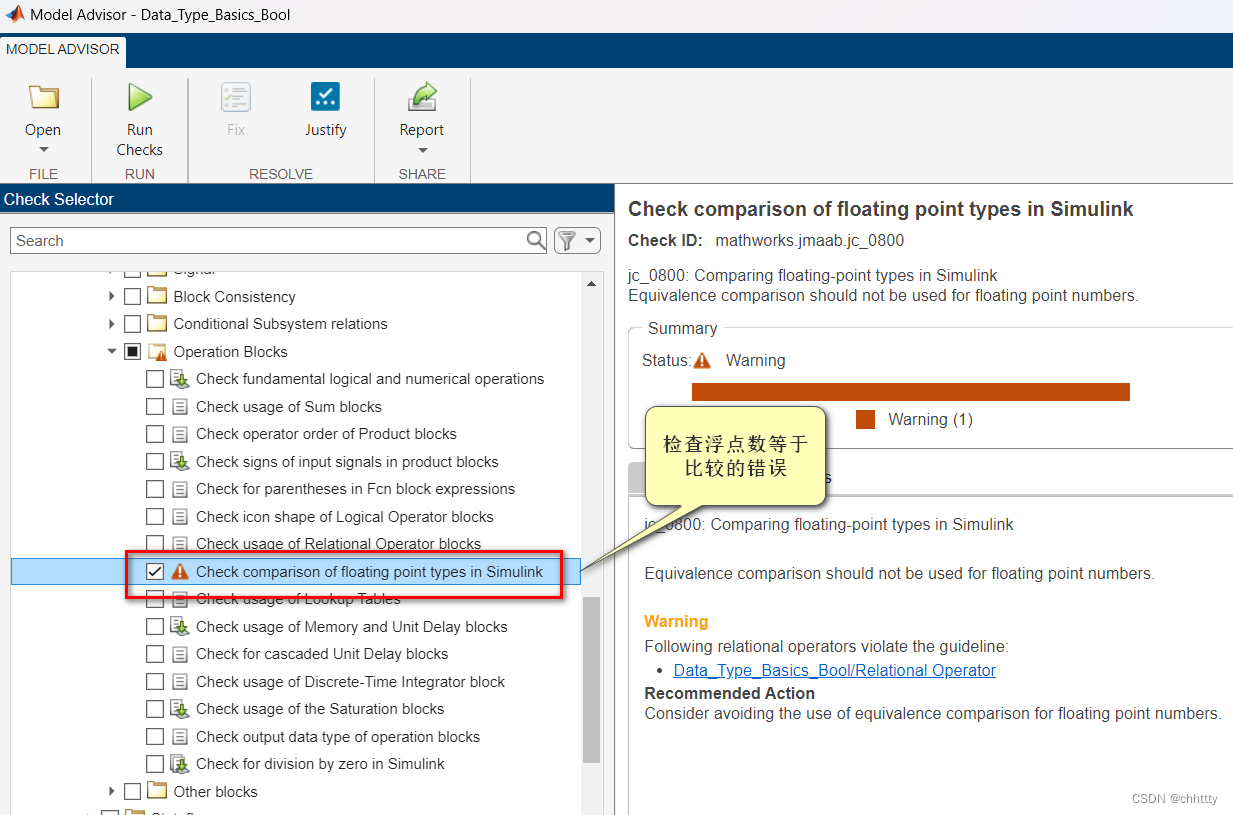

在Model Advisor中的Check comparison of floating point types in Simulink项可以检查出模型中进行浮点数等于比较的错误。

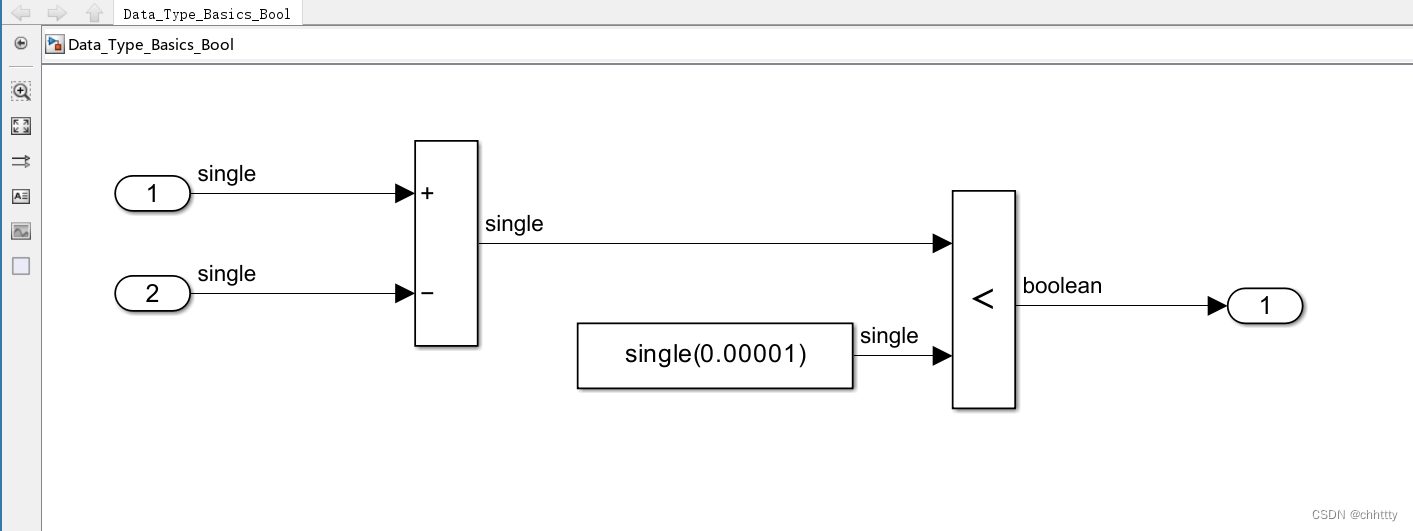

建模中判断浮点数相等的正确做法应该是，两个浮点数的差值的绝对值，小于一个定义好的误差量，例如0.00001.

3.2 整形数溢出

由于浮点类型可表示的范围很大，所以一般不需要考虑数值溢出的问题。但是整数类型必须很清楚该类型所对应的范围是否满足信号的需要。例如int8类型可以表示-128~127的整数，但是超出该范围就会溢出，造成了数值的错误。

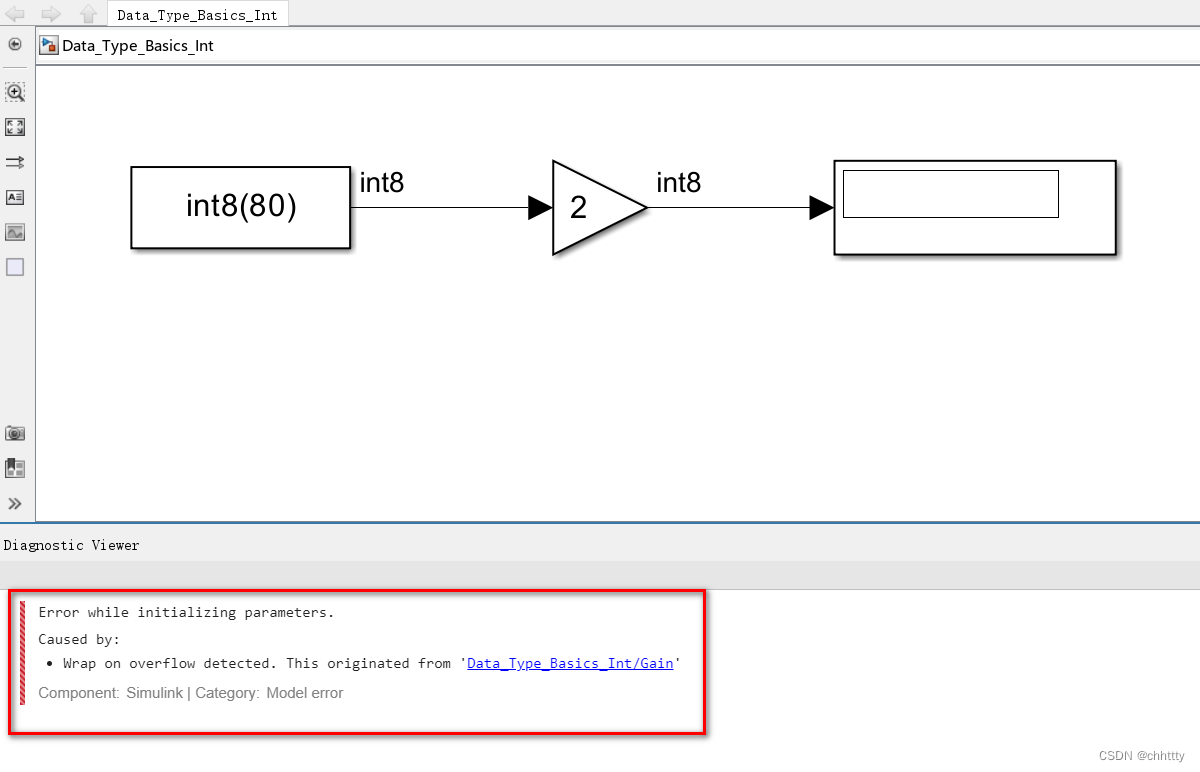

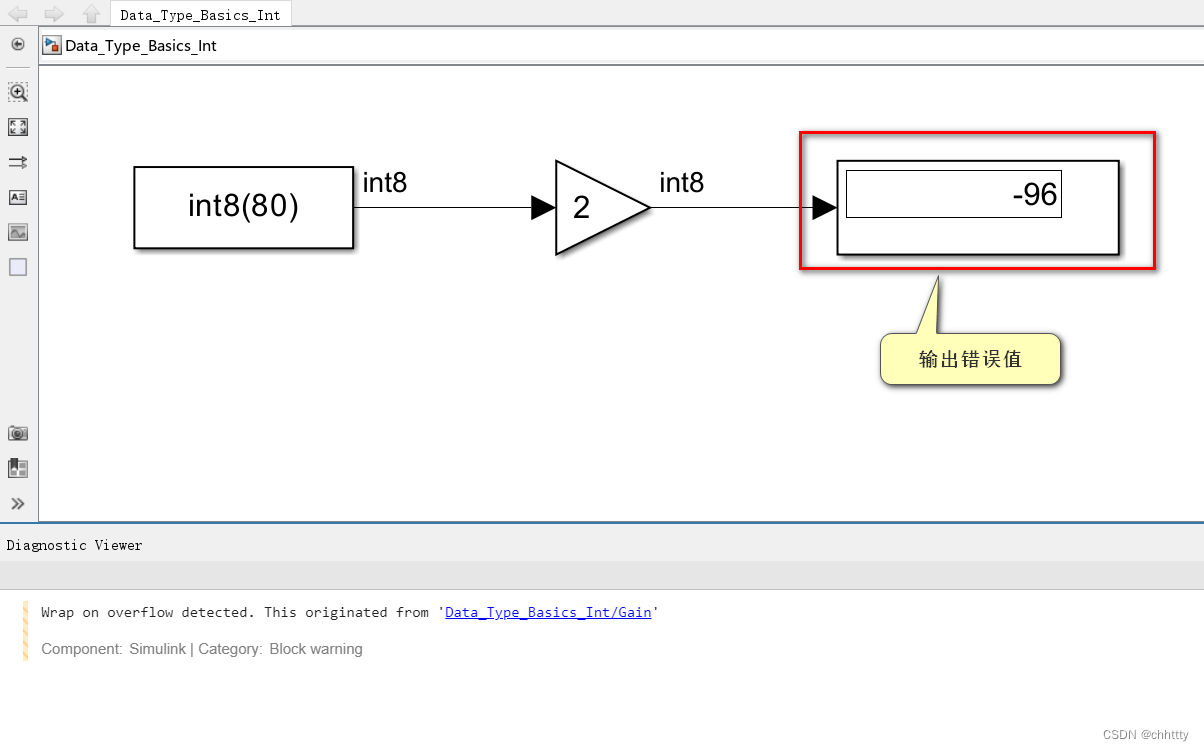

新建一个模型<Data_Type_Basics_IntOverflow.slx>，如图所示，输入的数值是80，乘以二之后超出了int8类型可以表示的范围。如果将Diagnostics中的Wrap on overflow选配置为error，那么Ctrl + T运行模型仿真时就会检测到溢出而报错。

如果将Wrap on overflow选配置为warning再Ctrl + T运行模型仿真，就会输出-96的错误值。

这里需要注意，仅通过Ctrl + D更新模型是不会报错的，或者输入输出为Inport或者Outport模块时也不会报错。必须首先配置好模型诊断项，以及使用导致溢出的数值输入后，通过Ctrl + T进行仿真后，Simulink才会报错。因此，测试用例需要能够覆盖这种情况。

3.3 布尔类型的位域

布尔类型只需要一个比特就可以存储0和1两种状态，但是C语言最小的整数数据类型是char，也就是一个字节，占据8个比特，这样造成了控制器内存资源的浪费。一种解决方法是把布尔量打包成位域。

通过下面的Simulink示例，可以清楚地了解布尔类型打包成位域的方法。

1）首先，建立一个Matlab脚本<Bitfield_Parameter.m>，输入如下脚本并运行，用于创建Bool_Param_1和Bool_Param_2两个参数；

Bool_Param_1 = Simulink.Parameter;
Bool_Param_1.Value = 0;
Bool_Param_1.CoderInfo.StorageClass = 'Custom';
Bool_Param_1.CoderInfo.Alias = '';
Bool_Param_1.CoderInfo.Alignment = -1;
Bool_Param_1.CoderInfo.CustomStorageClass = 'BitField';
Bool_Param_1.CoderInfo.CustomAttributes.StructName = '';
Bool_Param_1.Description = '';
Bool_Param_1.DataType = 'boolean';
Bool_Param_1.Min = [];
Bool_Param_1.Max = [];
Bool_Param_1.DocUnits = '';

Bool_Param_2 = Simulink.Parameter;
Bool_Param_2.Value = 1;
Bool_Param_2.CoderInfo.StorageClass = 'Custom';
Bool_Param_2.CoderInfo.Alias = '';
Bool_Param_2.CoderInfo.Alignment = -1;
Bool_Param_2.CoderInfo.CustomStorageClass = 'BitField';
Bool_Param_2.CoderInfo.CustomAttributes.StructName = '';
Bool_Param_2.Description = '';
Bool_Param_2.DataType = 'boolean';
Bool_Param_2.Min = [];
Bool_Param_2.Max = [];
Bool_Param_2.DocUnits = '';

这里注意，CustomStorageClass配置成了BitField。

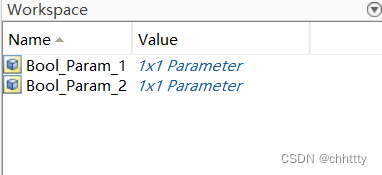

2）运行脚本<Bitfield_Parameter.m>，在Matlab工作空间中生成两个Parameter参数；

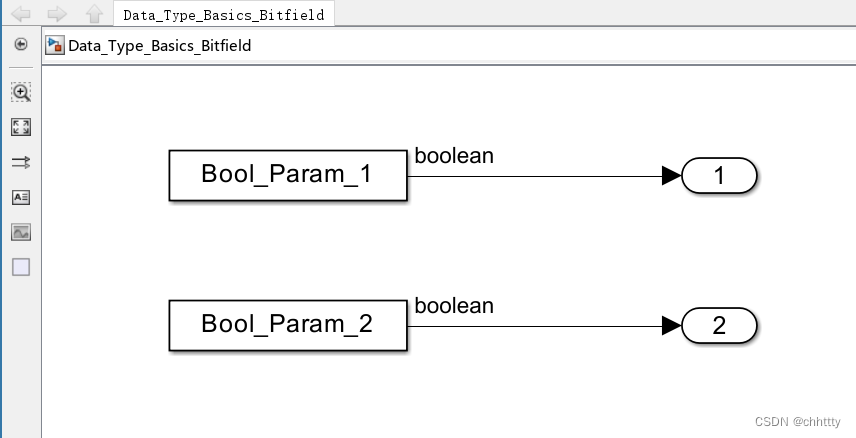

3）接着在Simulink中建模如下，包含两个Const模块和两个Outport模块，Const模块中的值引用工作空间中的两个参数，直接输出给Outport模块；

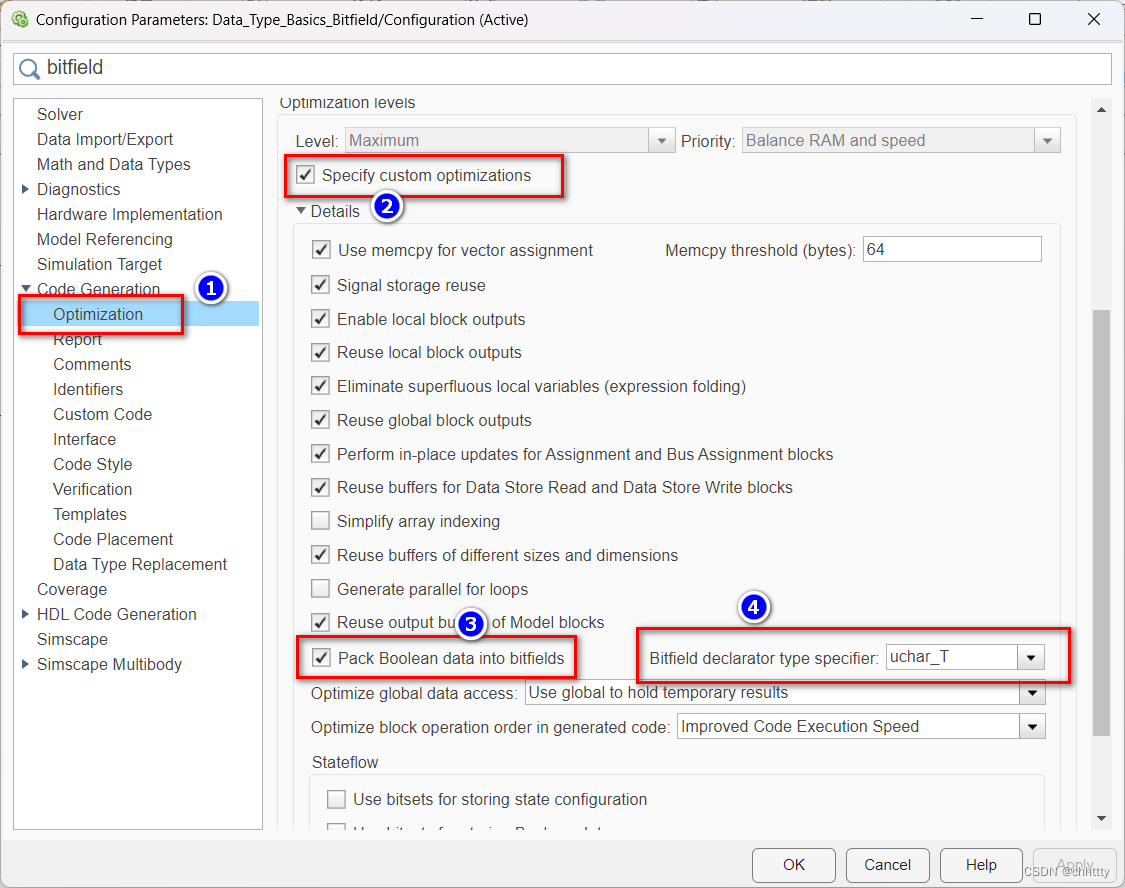

4）在Simulink的配置界面中，勾选上Pack Boolean data into bitfields，并将
Bitfield declarator type specifier选择位uchar_T；

这里的选择表示将Boolean类型的数据打包到位域中，并且共享一个uint_T的类型。

5）保存模型后，先配置好Embedded Coder，Ctrl + B生成代码；

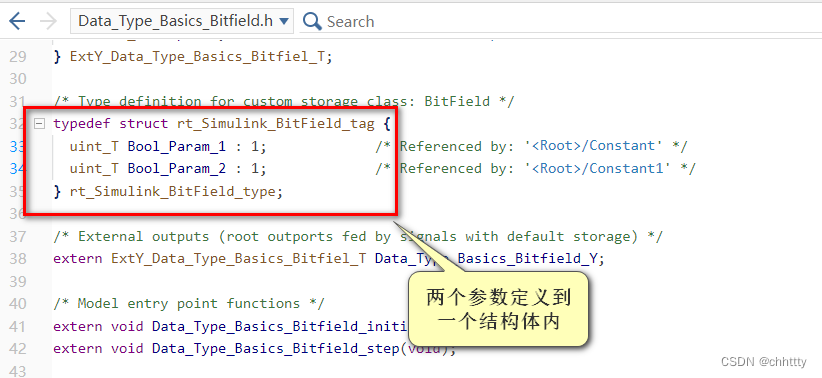

在<Data_Type_Basics_Bitfield.h>头文件中，将两个参数定义到一个结构体内，并且后面带了个冒号和数字1。这代表这两个参数共用一个类型uint_T，并且分别只占了这个类型的1个比特。位域就是通过这种共享类型的方式，节省了控制器的内存资源。

4 关于定点数的说明

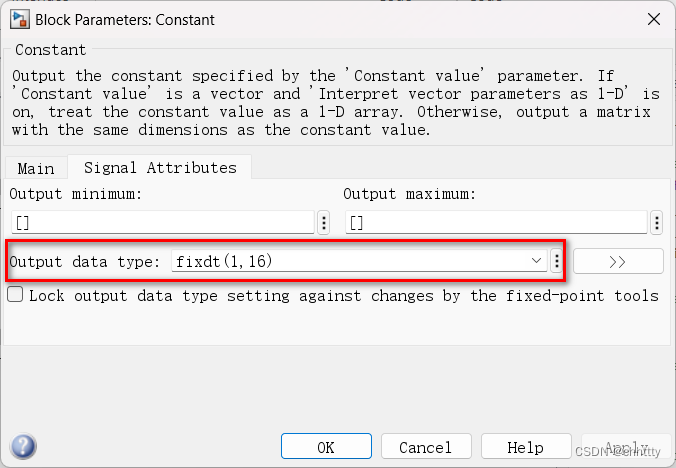

在早期的模型开发中，常用定点数表示浮点数。定点数的类型配置如下图所示。

定点数就是把小数点固定下来，来表示浮点数。这样做的目的时牺牲一定的小数精度，来换取内存资源空间的节省。

简单举个例子，通过1个字节，也就是8个比特的内存空间表示小数，假如小数点固定在从右往左第三位，如图所示。

整数部分分配到5个比特，也就是整数最大能表示2^5 - 1，即十进制的31。小数部分分配到3个比特，也就是可以把数字1等分成8份，每份是0.125。这样的话小数可以表示的精度就是0.125。也就是说，小数只能是0.0，0.125，0.25，0.375，0.5，0.625，0.75，0.875这几种。0.125和0.25之间的小数值无法表示，因为精度不够。想要表达更精准的小数，就要把小数点往左移，但是这样的话整数的最大值又减小了。因此定点数需要按照需求去一个平衡。

由于集成电路的发展，现在的嵌入式芯片已经有了充足的资源和空间，以及浮点运算单元。不再需要旧时代的定点化的操作，笔者在工作的时候已经没有再见过定点化相关的技术了。

5 总结

本文研究了Simulink中的浮点型（double、single）、整型（int8、uint8等）和布尔型数据类型。建模时需注意浮点数比较的精度、整数溢出问题以及布尔类型的位域优化，以提升模型效率和可靠性。
