美标/国标耳机接口区别

文章来自公众号：工程师看海

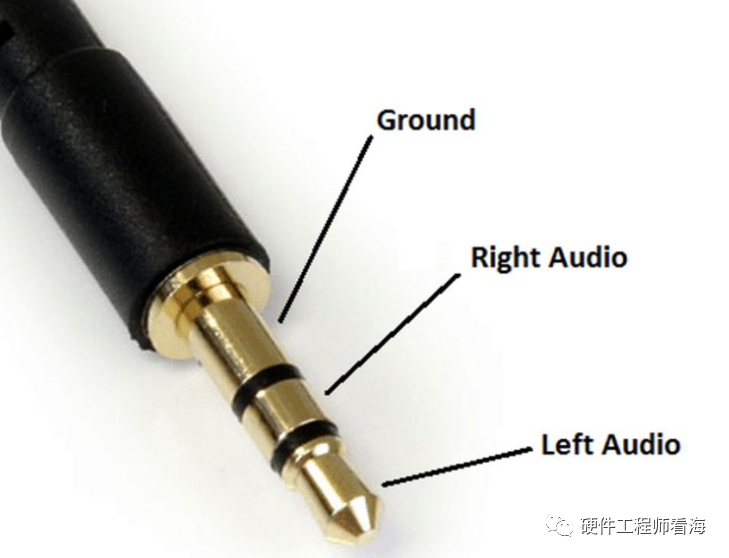

早期的3.5mm耳机只有GND、左、右声道3个PIN，这种耳机接口简单，使用范围广，常见在电脑等大型设备音频接口上，这种接口有个显而易见的缺点，即：没有MIC，不能录音打电话。

在电脑上可以单独增加MIC接口，但是在手机这种集成度高的移动设备上，单独增加MIC接口显然不是个高性价比的方案，因此出现了增加MIC的耳机接口。

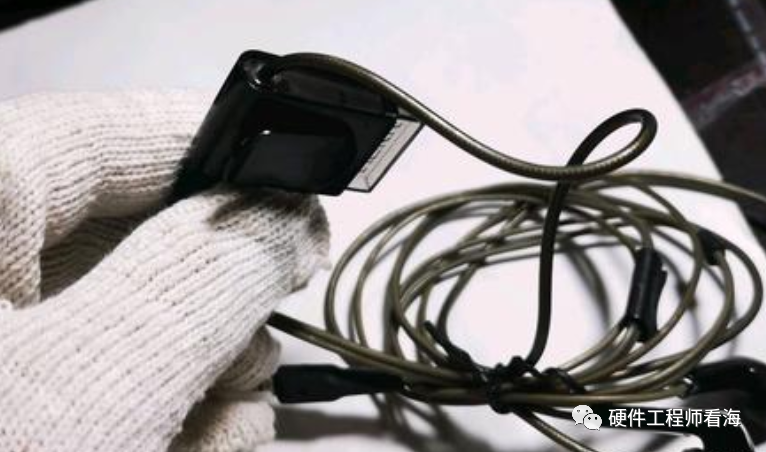

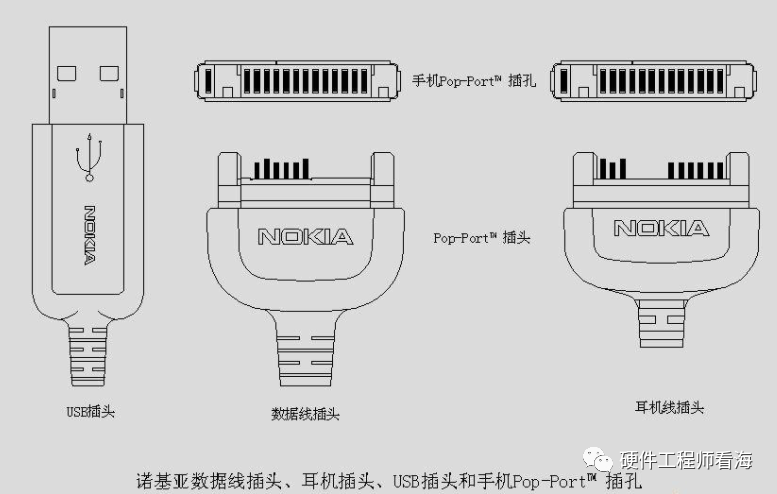

当时各厂商都是自由发挥，出现了五花八门的耳机接口，各家厂商的耳机接口又互不兼容，给消费者带来非常多的苦恼，天下苦杂耳机接口久矣。

于是，统一标准的耳机接口亟待出现。

后来就出现了OMTP(国标)和CTIA(美标)，二者在链路上主要只有MIC和GND的区别。

当年遵循OMTP的有鼎鼎大名的诺基亚，我国也选择了OMTP，谁知如日中天的诺基亚不久即跌下神坛，被苹果超越，苹果选择的是CTIA美标，正因为如此，当年很多同学会发现安卓和苹果耳机不兼容。

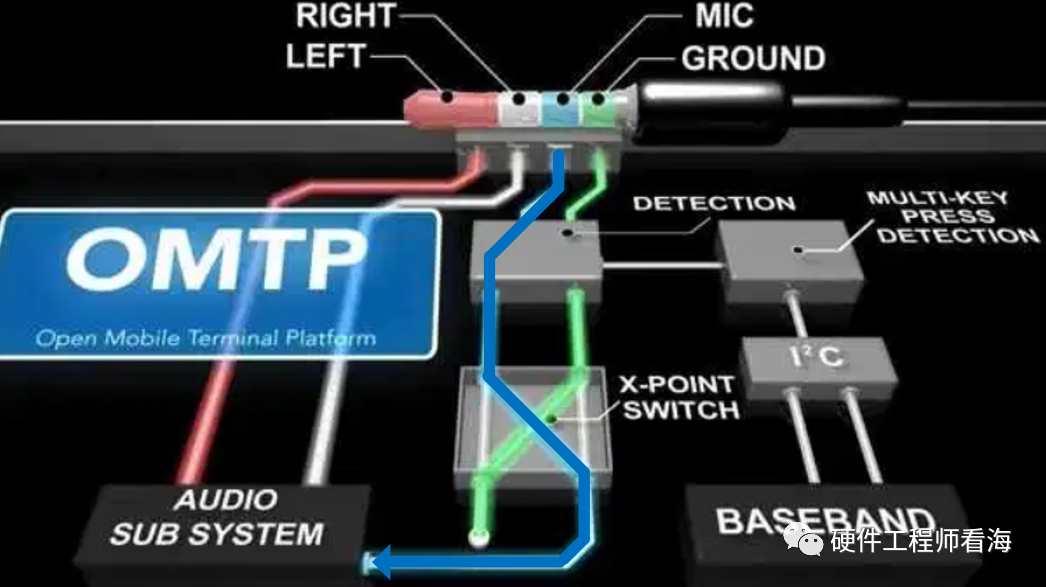

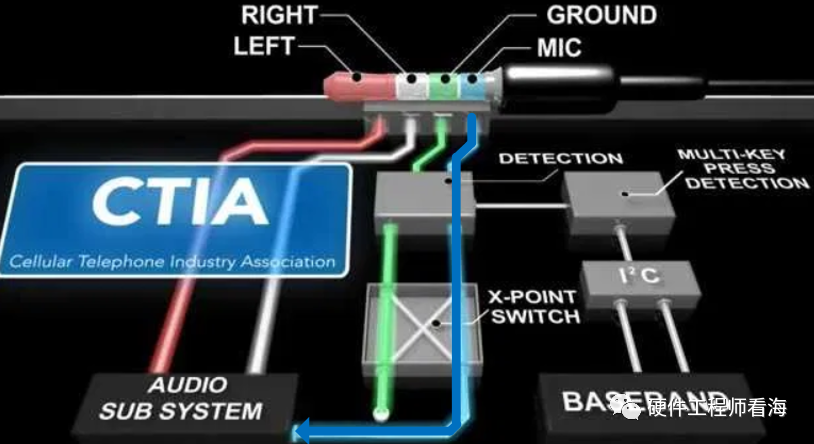

科技的进步一直服务于用户的需求，为了解决国标、美标的兼容性问题，音频开关开始进入人们的视野，当前的手机通常都会加入音频开关，通路原理见下图，蓝、绿色曲线。

当耳机插入时，音频开关会自动切换MIC和GND通路，不管用什么标准的耳机，不管怎么插，都能够实现二者的兼容。
