关于simulink运行中实时查看数据

最新推荐文章于 2023-07-10 14:40:04 发布
原创 最新推荐文章于 2023-07-10 14:40:04 发布 · 2.3w 阅读 · 22 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#simulink #matlab #显示数据 #实时显示

本文介绍如何利用Display模块进行数据实时显示的方法。通过简单拖拽即可完成配置，同时详细讲解了如何在程序运行中查看连接线的实时数据，只需在运行状态下暂停并用鼠标左键点击连接线即可显示其数据。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

文章目录

1. 使用display模块

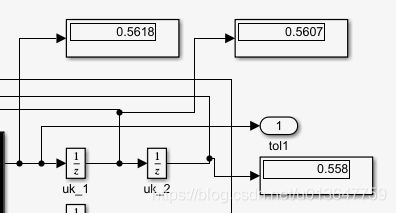

如图，从库中拖入Display模块连接即可。
在这里插入图片描述

2. 连接线实时显示

  1. 暂停运行
  2. 鼠标左键直接点击连接线

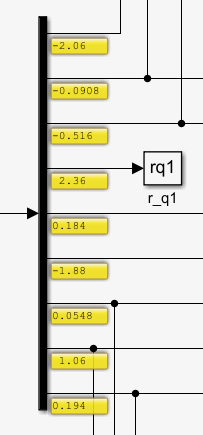

  3. 可以看到，黄色标签是该线的实时数据
    在这里插入图片描述
    注意：要运行后暂停，鼠标左键点击后才可以显示。
