Smart3D输出/输入空三结果

1.输出空三结果

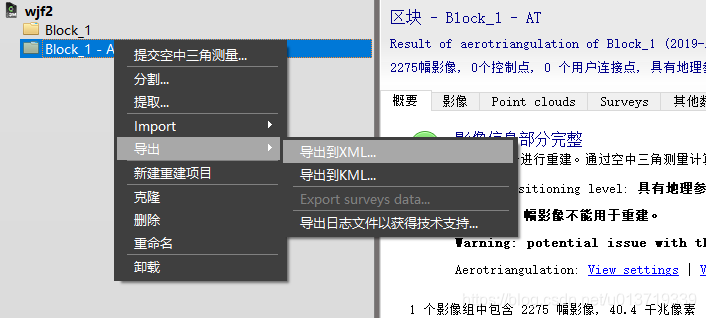

Smart3D在完成空三后就可以输出空三，直接在空三块上右键即可：

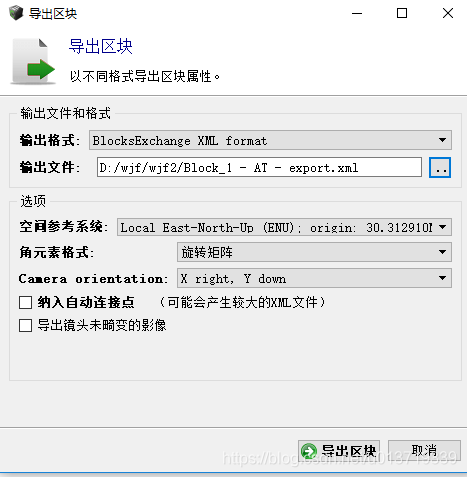

如上图，选择导出——导出到XML（如非特殊要求，一般为XML格式），然后出现界面：

输出格式（Output format）：BlocksExchange XML format，即块交换xml格式，基本上所有三维软件在空三都通用该格式；

空间参考系（Spatial reference system）：根据需求选择；

角元素格式（Rotation format）：Rotation matrix，旋转矩阵格式，一般默认；

相机方向（Camera orientation）：X right，Ydown，一般默认；

纳入自动连接点（Include automatic tie points）：根据需求选择，如果只是使用空三作为其他任务的辅助，如Dp Modeler中配置方案，那么不勾选；如果是建立三维模型，则需要选择。

导出镜头未畸变的影像（Export photos without lens distortion）：根据需求选择，一般不需要。

完成。



2.输入空三结果

导入空三的前提是：空三文件为BlocksExchange XML format格式，其后缀名为.xml。

在需要导入空三的工程名上右键，选择Import blocks，或者左键点击工程名，在下图右侧点击Import blocks，如下图（该工程为空项目）：

下面导入了三种不同xml文件，可明显看出差别：

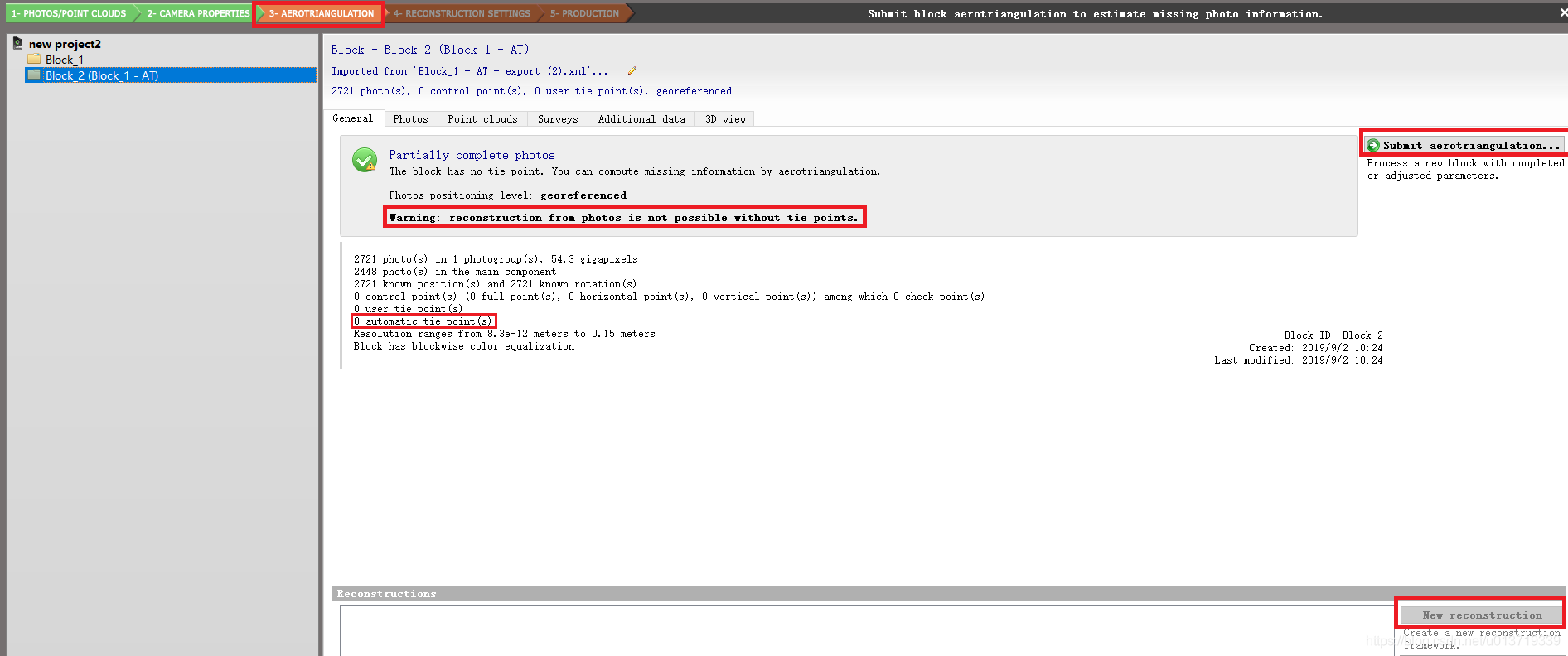

（1）xml文件为Smart3D中导出，在导出时未选中纳入自动连接点（Include automatic tie points）。从下图中右下角可以看到导入的空三不可以进行重建（New reconstruction），在顶部也可以看到空三（AEROTRIANGULATION）还未完成（完成是绿色，未完成是黄色）；在下图中间可以看到提示：用于重建的照片没有连接点，不能重建（Warning: reconstruction from photos is not possible without tie points.）因此，若要进行重建，需要重新导出有连接点的空三。

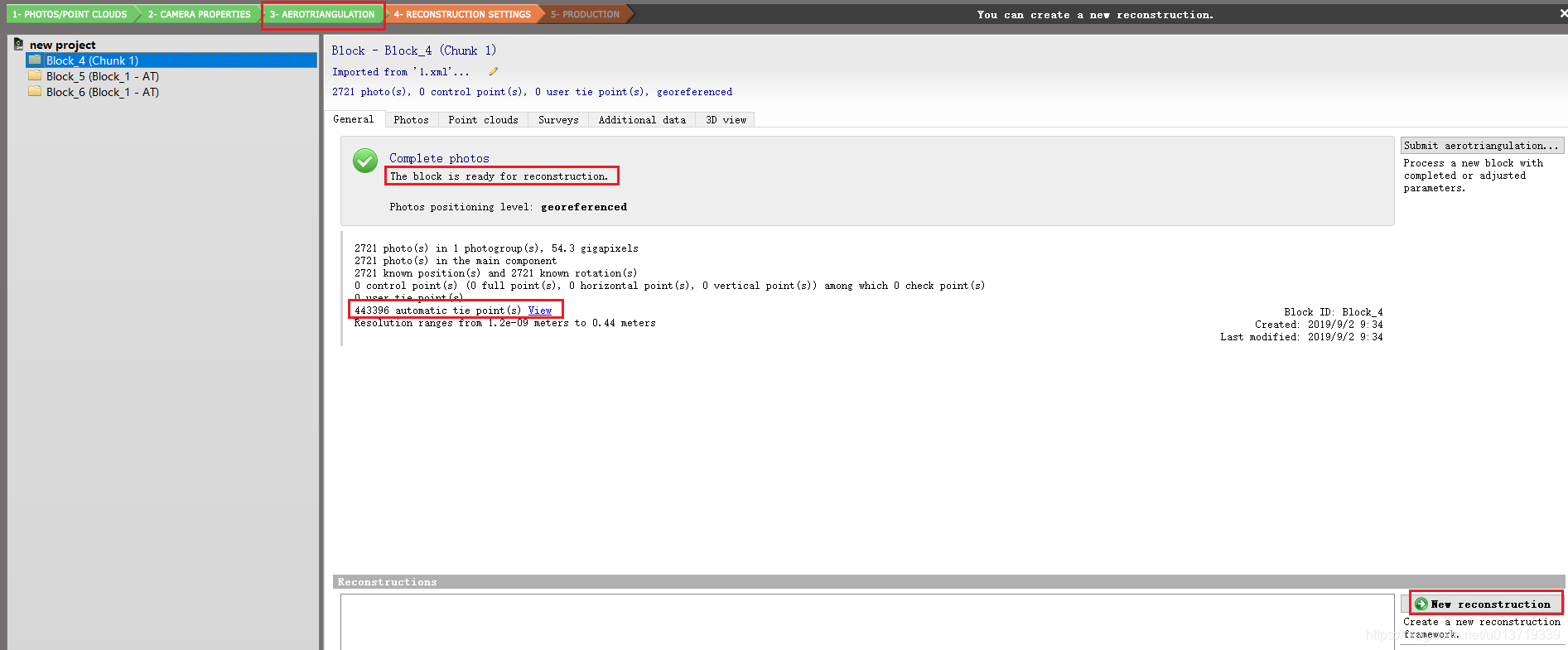

（2）xml文件为Smart3D中导出，在导出时选中纳入自动连接点（Include automatic tie points）。在下图右下角可以看到，导入的空三可以直接用于重建。

（3）xml文件为Agisoft PhotoScan中导出。在下图右下角可以看到，导入的空三可以直接用于重建。
