[ADS] 看输入输出的时域、频域波形

方法一：谐波平衡仿真HB

以ADS学习笔记2的最终版图结果为例，新建原理图08_Verification，把07的原理图复制进来

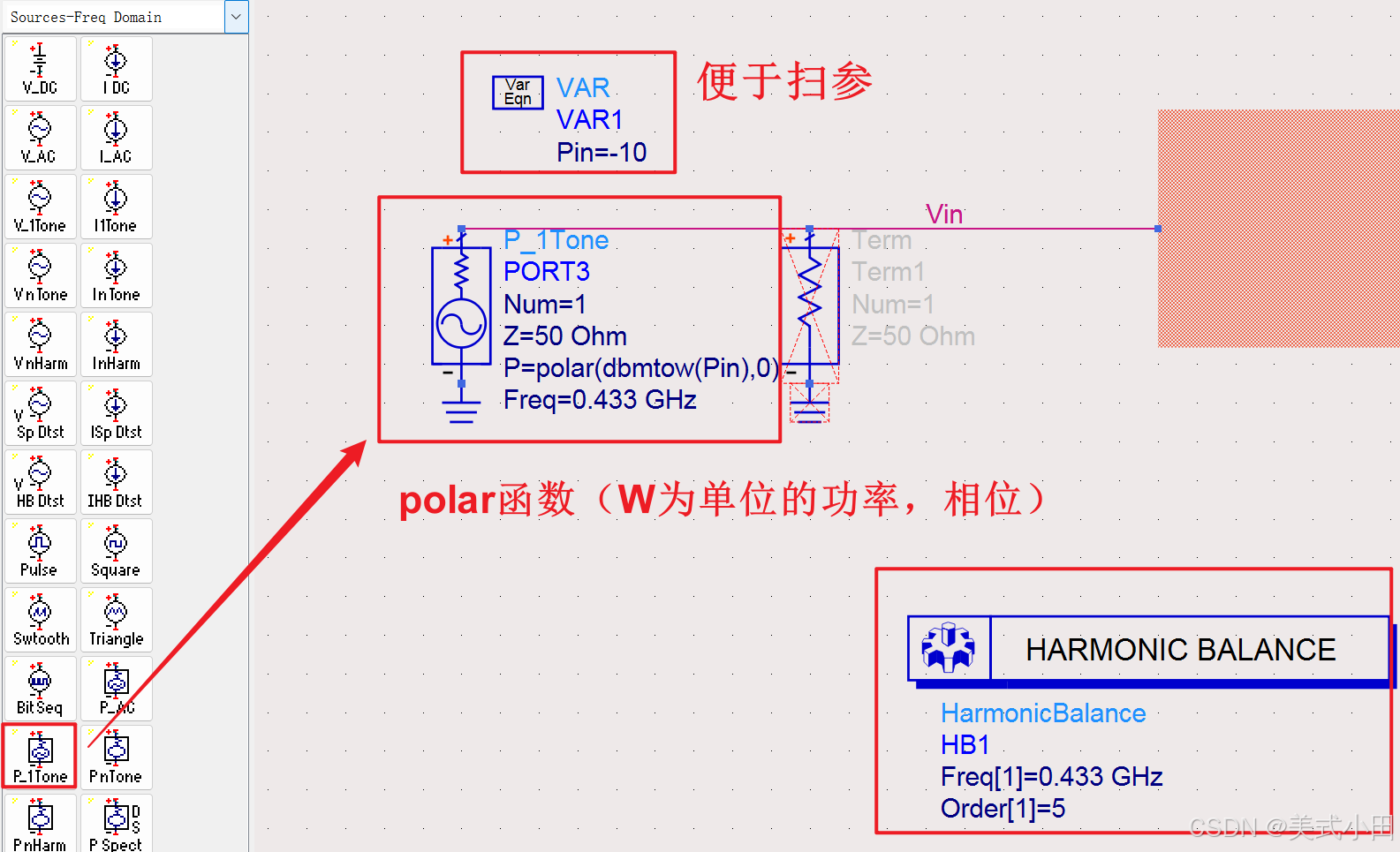

        添加功率输入源，采用单音功率源P_1Tone。polar函数有两个参数，第一个参数是输入信号的幅值，dbmtow()函数是将输入参数dbm值转换为瓦特（w）值；第二个参数就是输入功率信号的相位。

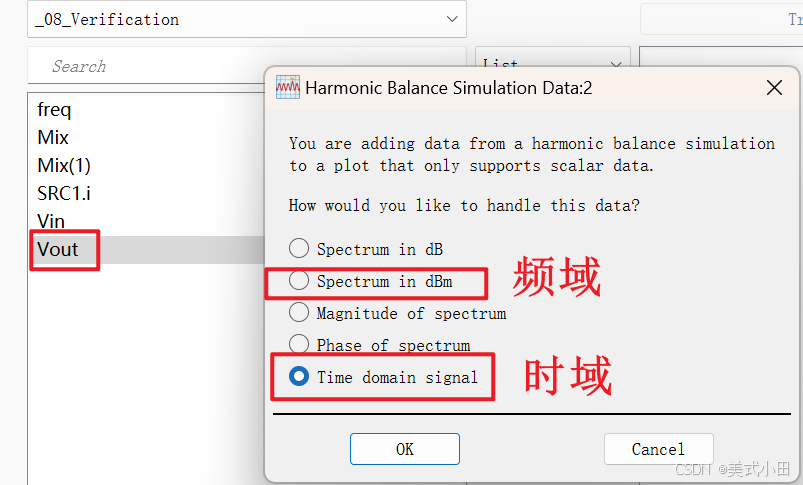

        主要观察输入输出的信号变化，在两个端口处打上标签Vin和Vout，添加HB控件。仿真结果如下

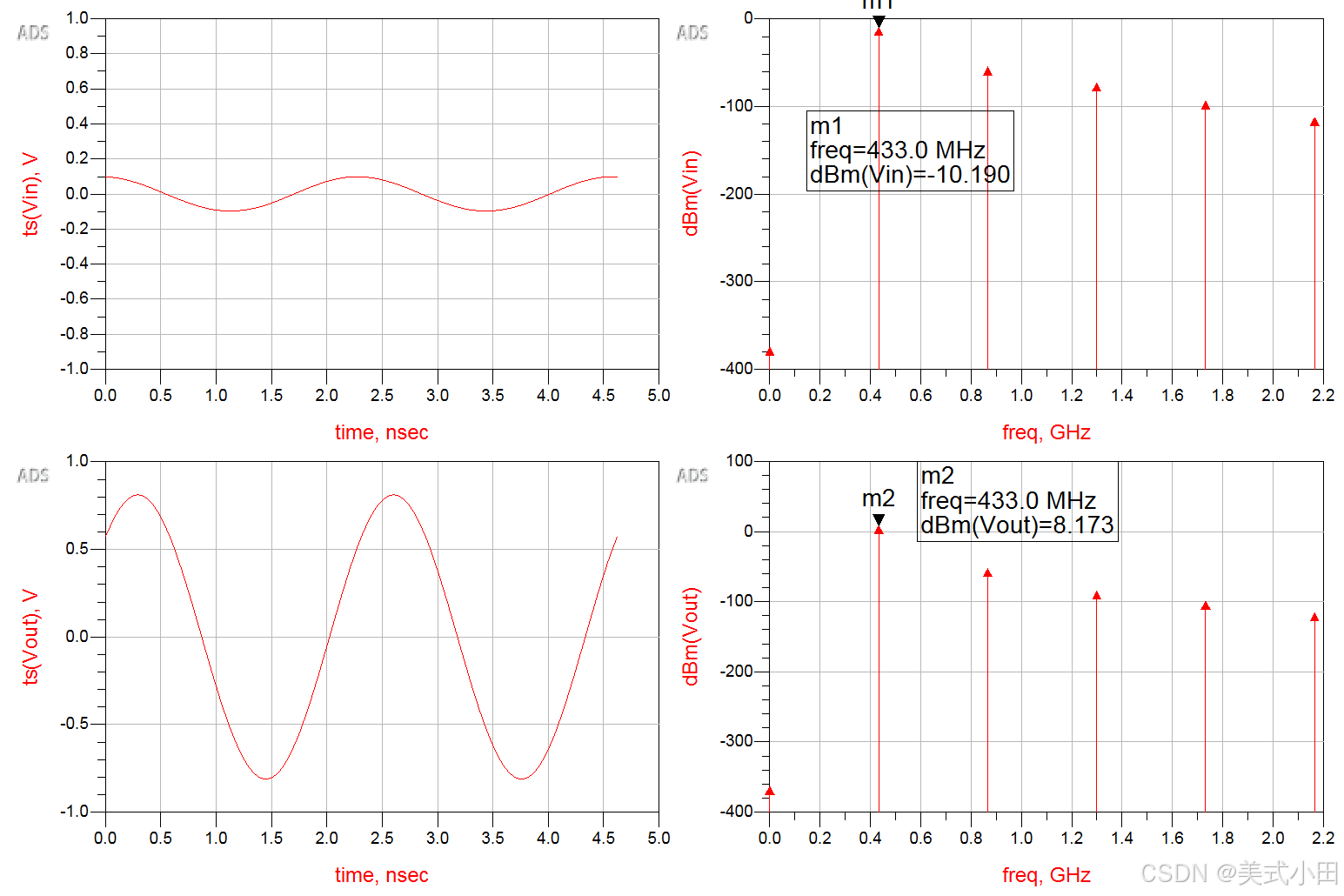

        时域波形可以看出确实放大了输入信号。该LNA增益为18.2dB，频域的谐波可以看出，输入为-10dBm时，输出为8.173dB，满足输出=输入+增益。

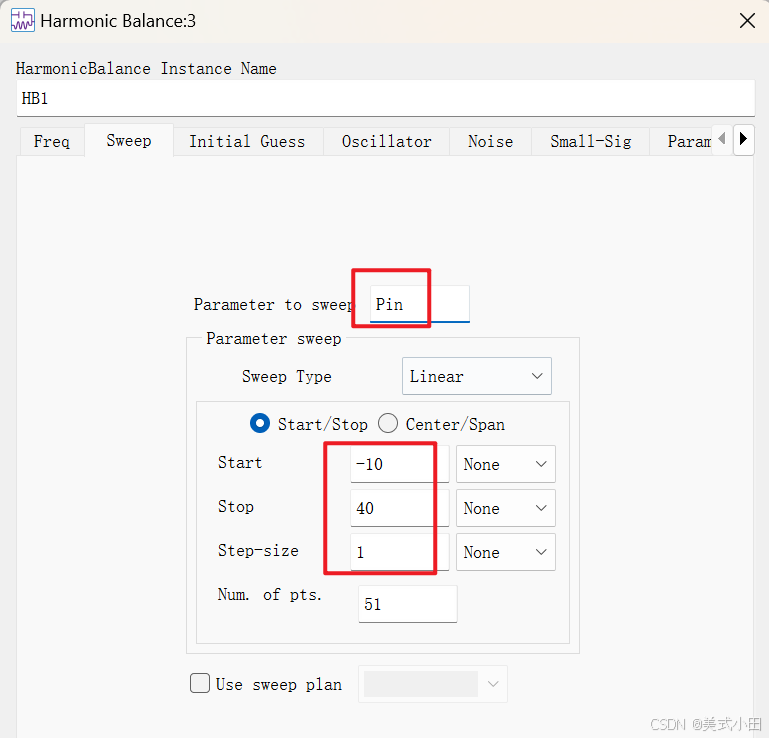

若想看P1dB的图，双击HB控件，对输入功率Pin扫参即可仿真，这里不展示

方法二：瞬态仿真求解器TRANSIENT

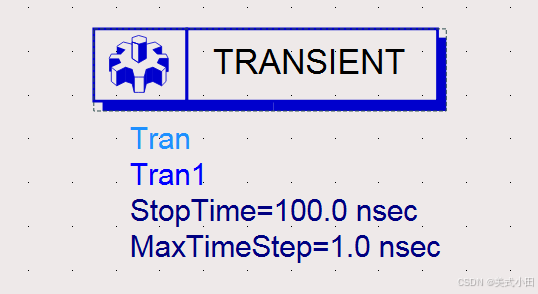

添加TRAN控件，同样也要对输入输出的线打上标签，仿真即可，仿真结果选择Vout和Vin即可显示

频域仿真结果要添加公式，10M 100M是频率范围，TRAN.Vout是对Vout这个数据进行频谱分析。输出的时候Datasets and Equations中要选择Equations
