Three.js凹凸贴图bumpMap和法线贴图.normalMap

参考资料:threejs中文网

threejs qq交流群:814702116

凹凸贴图bumpMap和法线贴图.normalMap

本文是Three.js电子书的8.6节

一个复杂的曲面模型,往往模型顶点数量比较多,模型文件比较大,为了降低模型文件大小,法线贴图.normalMap算法自然就产生了,复杂的三维模型3D美术可以通过减面操作把精模简化为简模,然后把精模表面的复杂几何信息映射到法线贴图.normalMap上。

凹凸贴图、法线贴图 法线贴图 凹凸贴图 材质对象 法线贴图通过RGB三个分量分别表示法向量的xyz三个方向 通过图片保留几何体表面的几何细节 绘制精模、简模 通过精模烘培出法线贴图 导出简模和法线贴图 3D美术 解析导出的模型和法线贴图 程序员 协作 低模+法线贴图=高模 降低模型大小,减少顶点的计算 3D美术烘培使用 精模 导出给程序员使用 简模 节约顶点数量 好处 图片像素的灰度值表示几何表面的高低深度 如果定义了法线贴图,则将忽略该贴图 没有凹凸、法线贴图属性 MeshLambertMaterial、MeshBasicMaterial map属性 颜色纹理贴图 .bumpMap : Texture 表示深浅程度,默认值1 .bumpScale : Float 凹凸贴图 .normalMap : Texture 表示深浅程度 默认值是Vector2设置为(1,1) .normalScale : Vector2 法线贴图 属性 MeshPhongMaterial

法线贴图

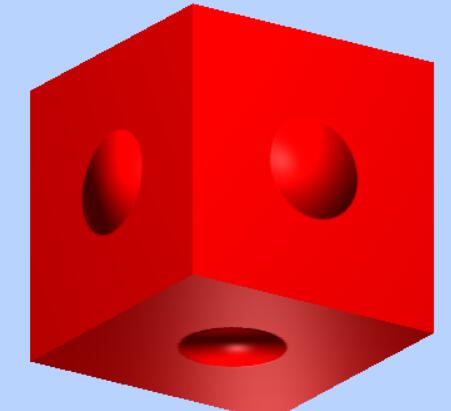

下面代码在没有设置法线贴图之前就是一个立方体网格模型Mesh,然后把一个携带圆形凹坑信息的法线贴图3_256.jpg设置到立方体网格模型的面上,你可以看到面上多个凹陷效果。你可以测试源码案例中法线贴图目录下的其它法线贴图文件,查看渲染效果。

在这里插入图片描述

立方体设置法线贴图后的效果
在这里插入图片描述

// TextureLoader创建一个纹理加载器对象,可以加载图片作为几何体纹理
var textureLoader = new THREE.TextureLoader();
// 加载法线贴图
var textureNormal = textureLoader.load('./法线贴图/3_256.jpg');
var material = new THREE.MeshPhongMaterial({
  color: 0xff0000,
  normalMap: textureNormal, //法线贴图
  //设置深浅程度,默认值(1,1)。
  normalScale: new THREE.Vector2(3, 3),
}); //材质对象Material
var mesh = new THREE.Mesh(geometry, material); //网格模型对象Mesh

法线贴图:地球案例

地球表面法线贴图记录了地面表面的几何信息。
在这里插入图片描述

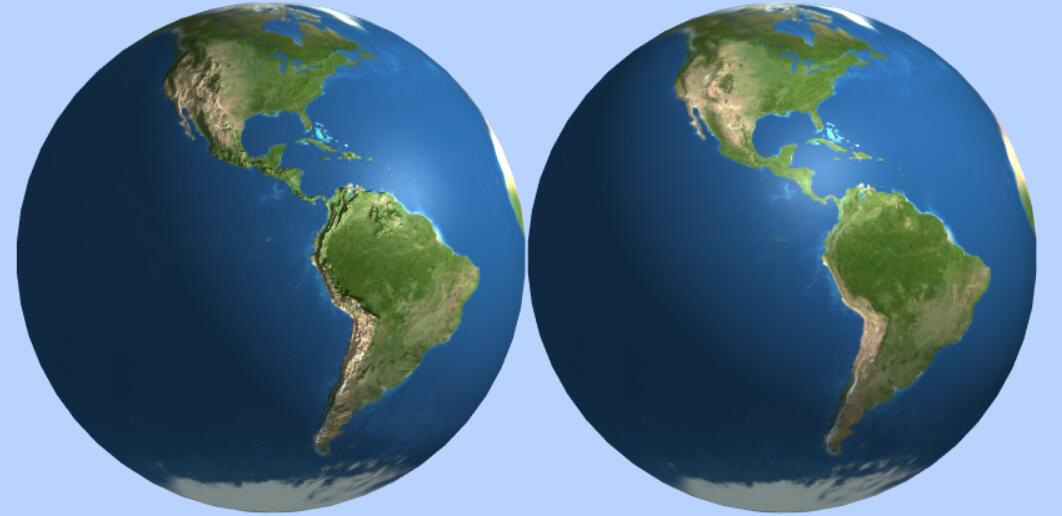

你可以对比两个地球的渲染效果,一个设置法线贴图,一个不设置法线贴图。

在这里插入图片描述

var geometry = new THREE.SphereGeometry(100, 25, 25); //球体
// TextureLoader创建一个纹理加载器对象,可以加载图片作为几何体纹理
var textureLoader = new THREE.TextureLoader();
// 加载纹理贴图
var texture = textureLoader.load('./Earth.png');
// 加载法线贴图
var textureNormal = textureLoader.load('./EarthNormal.png');
var material = new THREE.MeshPhongMaterial({
  map: texture, // 普通颜色纹理贴图
  normalMap: textureNormal, //法线贴图
  //设置深浅程度,默认值(1,1)。
  normalScale: new THREE.Vector2(1.2, 1.2),
}); //材质对象Material

凹凸贴图

凹凸贴图和法线贴图功能相似,知识没有发现贴图表达的几何体表面信息更丰富。凹凸贴图是用图片像素的灰度值表示几何表面的高低深度,如果模型定义了法线贴图,就没有必要在使用凹凸贴图。

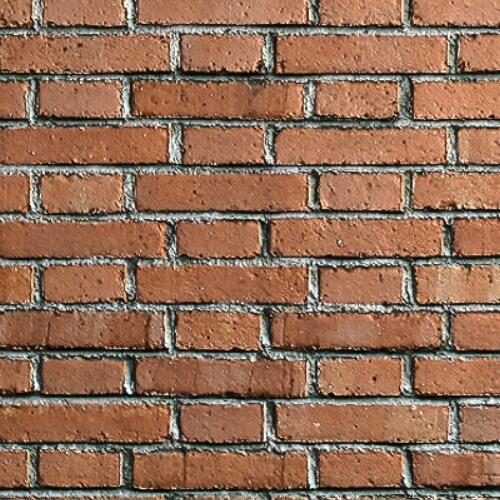

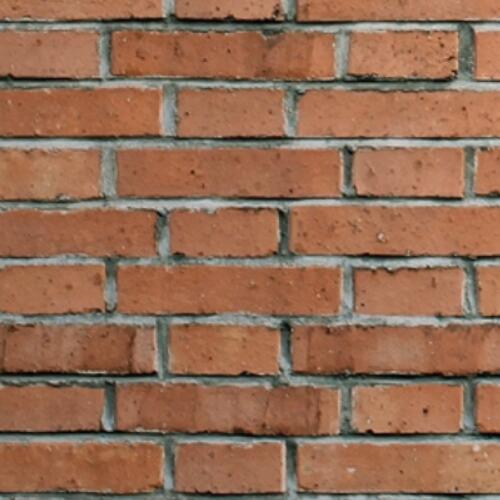

你可以对比两面墙一个使用凹凸贴图一个不使用凹凸贴图的视觉效果。

在这里插入图片描述在这里插入图片描述

var textureLoader = new THREE.TextureLoader();
// 加载颜色纹理贴图
var texture = textureLoader.load('./凹凸贴图/diffuse.jpg');
// 加载凹凸贴图
var textureBump = textureLoader.load('./凹凸贴图/bump.jpg');
var material = new THREE.MeshPhongMaterial({
  map: texture,// 普通纹理贴图
  bumpMap:textureBump,//凹凸贴图
  bumpScale:3,//设置凹凸高度,默认值1。
}); //材质对象Material
