本文详细介绍了在开发物联网和数字孪生项目中，如何利用Three.js库进行3D模型尺寸测量，包括鼠标点击选择两点、射线拾取、向量计算距离、线段可视化以及不同标注方法，如箭头、小球和HTML元素标签等。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

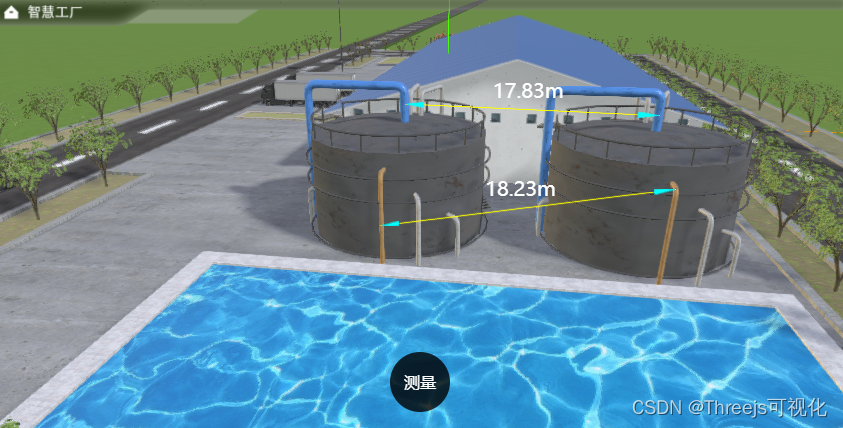

在开发一些物联网、数字孪生Web3D可视化项目的时候，比如一个工厂、化工厂、变电站、园区等场景，有时候，需要进行一些尺寸测量，比如属于鼠标点击选择模型表面上两点，然后计算两点之间尺寸距离，然后使用箭头和数字进行标注。

3D在线测量体验地址( 先用鼠标点击按钮进入测量状态，在通过鼠标点击拾取模型任意两点，然后会自动标注 )

视频讲解

代码参考资料：threej中文网：http://www.webgl3d.cn/

在这里插入图片描述

模型表面选择两点( 用于尺寸标注计算 )

比如鼠标单击时候，通过射线从threejs模型表面Mesh上获取到两个坐标点，然后计算两点之间距离尺寸。

如果你不了解射线，更多关于射线具体内容参考threej中文网介绍

// 射线拾取选择场景模型表面任意点xyz坐标
function rayChoosePoint(event, model, camera) {

    const px = event.offsetX;
    const py = event.offsetY;
    //屏幕坐标转标准设备坐标
    const x = (px / window.innerWidth) * 2 - 1;
    const y = -(py / window.innerHeight) * 2 + 1;
    const raycaster = new THREE.Raycaster();
    //.setFromCamera()在点击位置生成raycaster的射线ray
    raycaster.setFromCamera(new THREE.Vector2(x, y), camera);
    // 射线交叉计算拾取模型
    const intersects = raycaster.intersectObject(model, true);
    let v3 = null;
    if (intersects.length > 0) {

        // 获取模型上选中的一点坐标
        v3 = intersects[0].point
    }
    return v3;
}

计算两点之间距离

通过向量可以计算两点之间距离，如果你不了解向量相关数学几何计算，参考threej中文网进阶内容

两点坐标p1、p2相减返回一个向量，计算向量长度，表示两点之间距离

// 计算模型上选中两点的距离
function length(p1, p2) {

    return p1.clone().sub(p2).length()
}

线段可视化两点之间距离

你可以用一条线段，线段两端使用三角形、小球或者箭头标注下，把要标注的两个点p1、p2可视化出来。

两点之间绘制一条直线线段，把p1到p2两点之间的距离可视化表示出来。

// 两点绘制一条直线 用于标注尺寸
function createLine(p1, p2) {

    const material = new THREE.LineBasicMaterial({

        color: 0xffff00,
        depthTest: false,//不进行深度测试，后渲染，叠加在其它模型之上(解决两个问题)
        // 1.穿过模型，在内部看不到线条
        // 2.线条与mesh重合时候，深度冲突不清晰
    });
    const geometry = new THREE.BufferGeometry(); //创建一个几何体对象
    //类型数组创建顶点数据
    const vertices = new Float32Array([p1.x, p1.y, p1.z, p2.x, p2.y, p2.z]);
    geometry.attributes.position = new THREE.BufferAttribute(vertices, 3);
    const line = new THREE.Line(geometry, material);
    return line
}
//如果你想绘制有粗细的线段，可以参考threejs扩展库：Line2.js

线段两个端点位置，可以用箭头、小球、三角形平面、直线端等等任何你想要的形状可视化

比如圆锥形状箭头

function createMesh(p,dir,camera) {

    const L = camera.position.clone().sub(p).length()
    const h  = L/20
    //尺寸你可以根据需要自由设置，比如距离相机距离，比如直接根据场景渲染范围给固定尺寸
    const geometry = new THREE.CylinderGeometry(0,L/200,h);
    geometry.translate(0,-h/2,0)
    const material = new THREE.MeshBasicMaterial({

        color: 0x00ffff, //设置材质颜色
        depthTest: false,
    });
    const mesh = new THREE.Mesh(geometry, material);
    //通过四元数表示默认圆锥需要旋转的角度，才能和标注线段的方向一致
    const quaternion = new
