ZYNQ+Vivado2015.2系列（十二）按键中断（PL中断请求）

最新推荐文章于 2022-08-17 09:24:56 发布
最新推荐文章于 2022-08-17 09:24:56 发布
阅读量1w 收藏 54
点赞数 7
CC 4.0 BY-SA版权
分类专栏： ZYNQ
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/u014485485/article/details/79059095
本文详细介绍了如何在ZYNQ+Vivado2015.2环境中实现按键中断请求，通过硬件设计与软件配置，连接PL和PS，利用中断控制器GIC进行中断管理。ZYNQ中断分为软件、私有外设和共享外设中断，硬件部分通过非门和多路复用器IP实现中断信号合并，软件部分涉及中断触发方式配置和中断处理函数注册。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

PS和PL之间的交互，怎么都逃不过中断，稍微大型的数字系统，PS和PL之间配合使用就需要中断作为桥梁。本文通过按键发起中断请求尝试学习PL请求中断的处理机制。

板子用的是zc702。

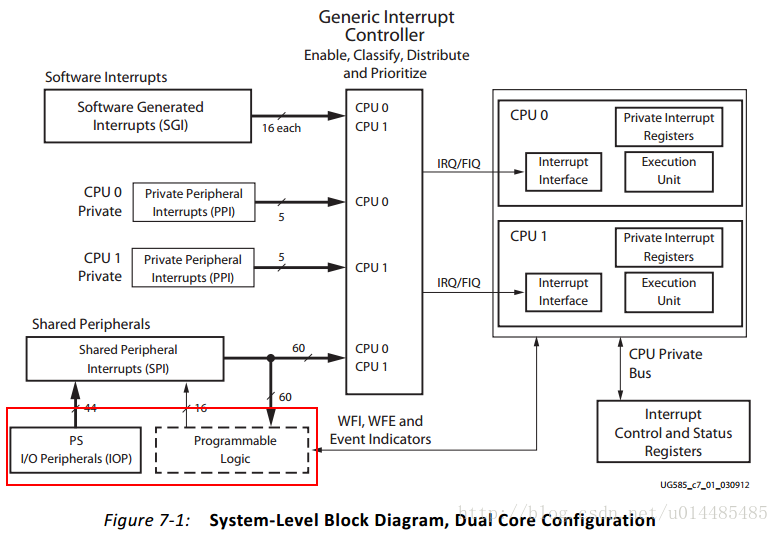

ZYNQ是中断类系统框图：


由上图可知，zynq的中断分为三种：

1.软件中断（SGI，Software generatedinterrupts，中断号0-15）（16–26 reserved） :被路由到一个或者两个CPU上，通过写ICDSGIR寄存器产生SGI.

2.私有外设中断（PPI，private peripheralinterrupts ，中断号27-31）:每个CPU都有一组PPI，包括全局定时器、私有看门狗定时器、私有定时器和来自PL的FIQ/IRQ.

3.共享外设中断（SPI，shared peripheralinterrupts，中断号32-95）:由PS和PL上的各种I/O控制器和存储器控制器产生，这些中断信号被路由到相应的CPU.


中断控制器（GIC，generic interrupt controller ）：用于集中管理从PS和PL产生的中断信号的资源集合。控制器可以使能、关使能、屏蔽中断源和改变中断源的优先级，并且会将中断送到对应的CPU中，CPU
