前面我们介绍了按键中断，其实我们稍作修改就可以用按键控制LED了。做个小实验，两个按键分别控制两个led亮灭。

板子：zc702。


硬件部分

添加zynq核：

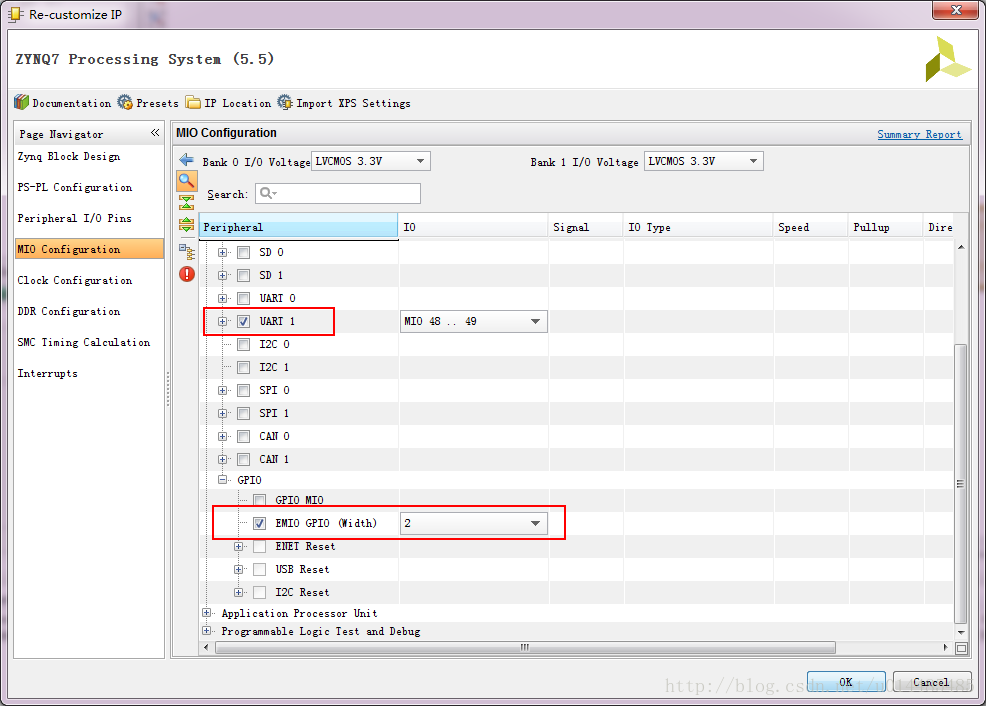

勾选串口用于打印信息，勾选EMIO，我们控制两个led，所以需要2bit

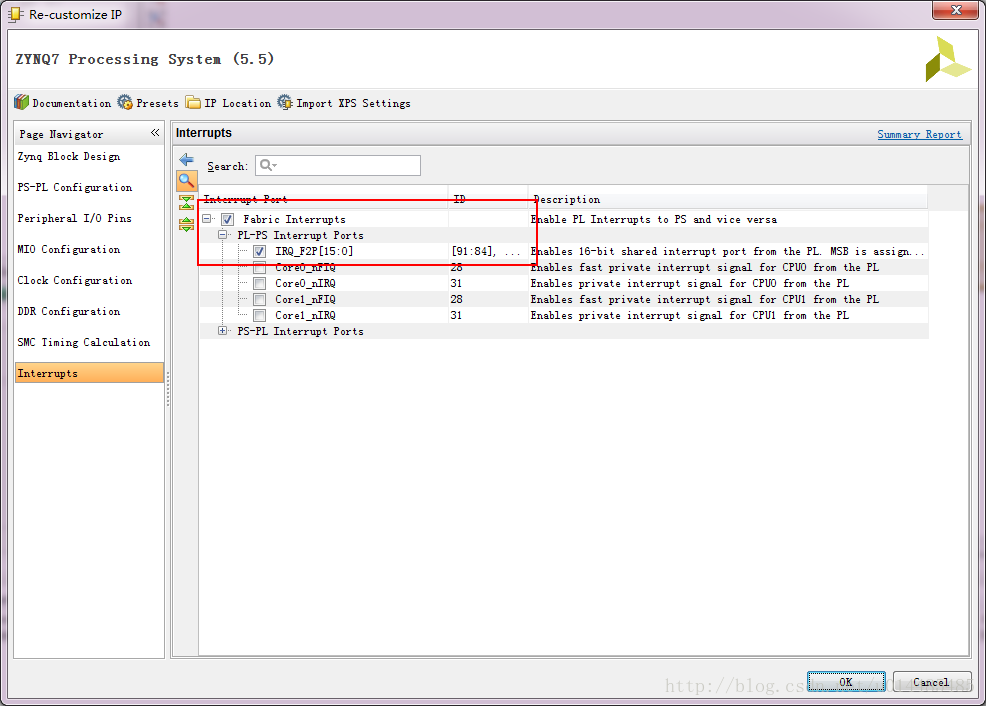

PL 到PS的中断勾选上：

PL时钟什么的都用不到，我们用的按键不需要时钟，EMIO属于PS。

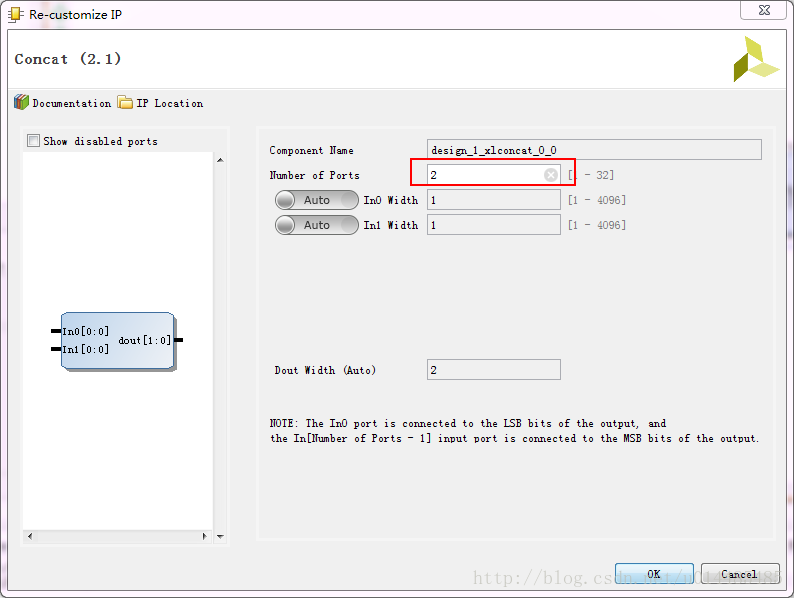

再添加一个concat IP用于合并两路按键信号：


最后连接完的系统：
