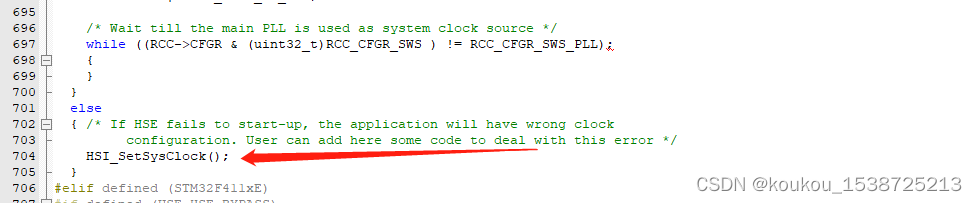

本文详细介绍了如何在STM32F4单片机中配置HSI作为系统时钟源，以解决因缺少外部晶振导致的时间错误问题，包括关键步骤和调用位置。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

STM32F4配置内部时钟

半年多没更新了，今天配置F4的时候内部时钟问题整了2个小时，记录下这个坑。
有些板子由于没有贴外部晶振，所以代码运行起来的时候时钟就会出问题，本来配置的中断是1ms实际跑起来确只有10ms，严重出错了。这种问题解决办法就是配置使用内部时钟HSI
本例程只针对STM32F4，其他单片机并未测试过。

/**

  * @brief  Configures HSI as the System clock source

  **/

void HSI_SetSysClock()
{
  RCC->CR |= ((uint32_t)RCC_CR_HSION);

  while(!(RCC->CR & RCC_CR_HSIRDY));

	RCC->APB1ENR |= RCC_APB1ENR_PWREN;
	PWR->CR |= PWR_CR_VOS;

	RCC->CFGR |= RCC_CFGR_HPRE_DIV1;

	RCC->CFGR |= RCC_CFGR_PPRE2_DIV2;

	RCC->CFGR |= RCC_CFGR_PPRE1_DIV4;

	RCC->PLLCFGR = 16 | (PLL_N << 6) | (((PLL_P >> 1) -1) << 16) |
		(RCC_PLLCFGR_PLLSRC_HSI) | (PLL_Q << 24);

	RCC->CR |= RCC_CR_PLLON;

	while((RCC->CR & RCC_CR_PLLRDY) == 0)
	{
	}

	FLASH->ACR = FLASH_ACR_PRFTEN |FLASH_ACR_ICEN |FLASH_ACR_DCEN |FLASH_ACR_LATENCY_5WS;

	RCC->CFGR &= (uint32_t)((uint32_t)~(RCC_CFGR_SW));
	RCC->CFGR |= RCC_CFGR_SW_PLL;

	while ((RCC->CFGR & (uint32_t)RCC_CFGR_SWS ) != RCC_CFGR_SWS_PLL);
	{
	}
}
