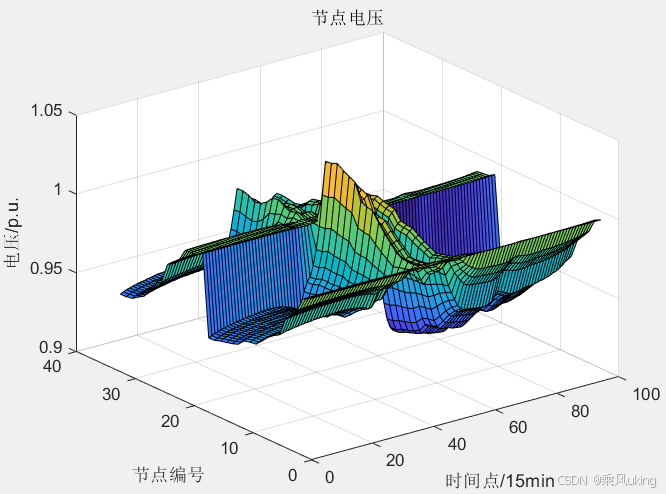

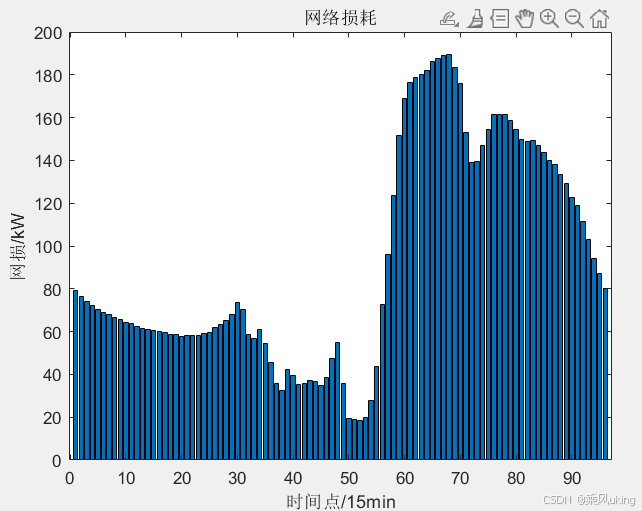

摘要：在DistFlow模型经二阶锥凸松弛建立潮流模型，结合线路容量约束与网损最小的目标函数，通过cplex求解器实现考虑分布式电源与负荷时序变化的潮流求解。

一、潮流及线路容量约束

1.考虑负荷时变的配电网DistFlow潮流模型如下：

$-P_{j,t}^{\text{Ioad}}=\text{ }\sum\limits_{k\in j}{\left( {{P}_{jk,t}}+I_{jk,t}^{\text{2}}{{r}_{jk}} \right)}-\sum\limits_{i\in j}{{{P}_{ij,t}}}$

$-Q_{j, t}^{\mathrm{Ioad}}=\sum_{k=j}\left(Q_{j, t}+I_{j k, t}^2 x_{j k}\right)-\sum_{i, j} Q_{i j, t}$

$U_{i, t}^2=U_{j, t}^2+2\left(P_{i j, t} r_{i j}+Q_{i j, t} x_{i j}\right)+I_{j k, t}^2\left(r_{i j}^2+x_{i j}^2\right)$

$P_{i j, t}^2+Q_{i j, t}^2=U_{i, t} I_{i j, t}$

式中， $P_{i j, t}$ 、 $Q_{i j, t}$ 为t时刻节点i流向节点j的有功功率和无功功率； $r_{i j}$ 、、 $x_{i j}$ 为支路ij的电阻和电抗； $I_{j k, t}$ 为t时刻支路jk的电流； $U_{i, t}$ 为t时刻i节点电压； $P_{j, t}^{\mathrm{Ioad}}$ 、 $Q_{j, t}^{\mathrm{Ioad}}$ 为节点j在 t时刻的有功和无功负荷；

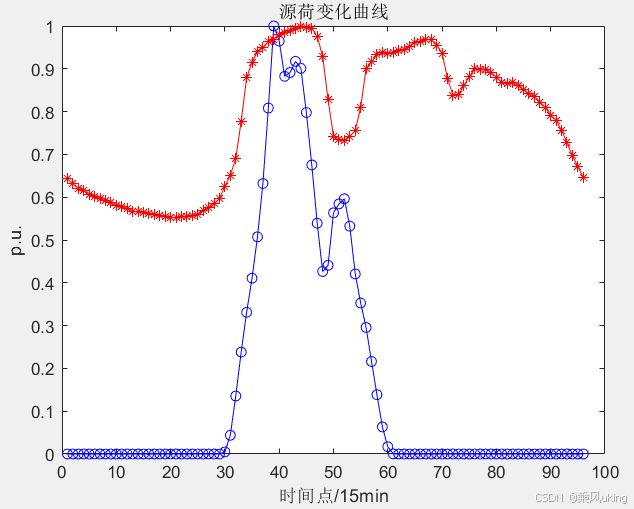

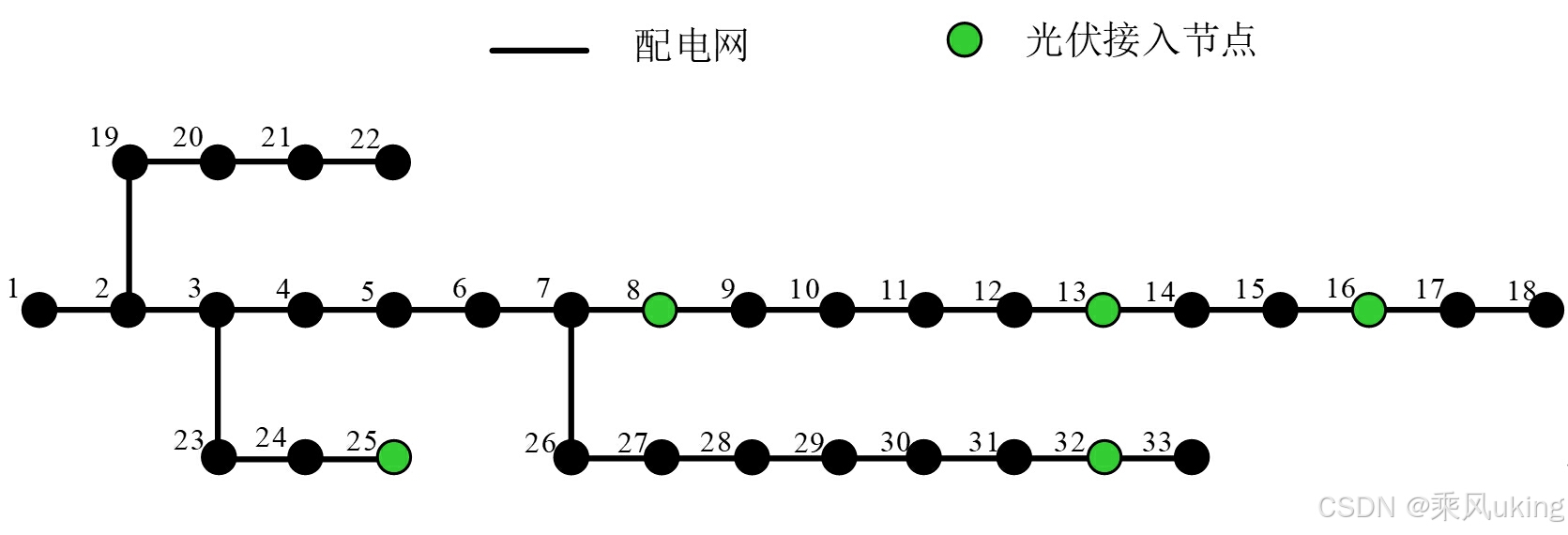

在此基础上，接入光伏设备，默认光伏最大出力即并网有功功率，不考虑逆变器无功出力，将潮流方程中非线性项进行二阶锥转化，转化后的方程是凸性的，便于优化问题求解，具体方程如下所示：

$P_{j, t}^{\mathrm{pv}, \mathrm{in}}-P_{j, t}^{\mathrm{Ioad}}=\sum_{k \in j}\left(P_{j k, t}+i_{j k, t} r_{j k}\right)-\sum_{i \in j} P_{i j, t}$

$-Q_{j, t}^{\mathrm{Ioad}}=\sum_{k \in j}\left(Q_{j, t}+i_{j k, t} x_{j k}\right)-\sum_{i \in j} Q_{i j, t}$

$v_{i, t}=v_{j, t}+2\left(P_{i j, t} r_{i j}+Q_{i j, t} x_{i j}\right)+i_{i j, t}\left(r_{i j}^2+x_{i j}^2\right)$

$\left\|\begin{array}{c}2 P_{i j, t} \\ 2 Q_{i j, t} \\ i_{i j, t}-v_{j, t}\end{array}\right\|_2 \leqslant i_{i j, t}+v_{j, t} \quad \forall i j \in L$

式中， $P_{j, t}^{\mathrm{PV}, \mathrm{in}}$ 为t时刻第j光伏并网功率； $v_{j, t}$ 为t时刻节点j电压的平方； $i_{ij, t}$ 为t时刻支路ij电流的平方；L为线路集合；

注：Distflow潮流模型及二阶锥凸松弛方法可参考：

（1）《基于Distflow的最优潮流模型(OPF)--模型推导篇》

https://zhuanlan.zhihu.com/p/450276292

（2）马鑫,郭瑞鹏,王蕾,等.基于二阶锥规划的交直流主动配电网日前调度模型[J].电力系统自动化,2018,42(22):144-150.

2.线路容量约束

配电网线路传输容量约束应满足：

$P_{i, t}^2+Q_{i j, t}^2 \leq S_{\text {line }}^2$

$S_{\text {line }}$ 为线路最大传输容量；通过线性化手段转化为下式：

$\left\{\begin{array}{l}-S_{\text {line }} \leq P_{i j, t} \leq S_{\text {line }} \\ -S_{\text {line }} \leq Q_{i j, t} \leq S_{\text {line }} \\ -\sqrt{2} S_{\text {line }} \leq P_{i j, t}+Q_{i j, t} \leq \sqrt{2} S_{\text {line }} \\ -\sqrt{2} S_{\text {line }} \leq P_{i j, t}-Q_{i j, t} \leq \sqrt{2} S_{\text {line }}\end{array}\right.$
