FPGA — Vivado下ILA(逻辑分析仪)详细使用方法

使用软件： Vivado
开发板： EGO1采用Xilinx Artix-7系列XC7A35T-1CSG324C FPGA
使用程序：按键案例

一、ILA简介

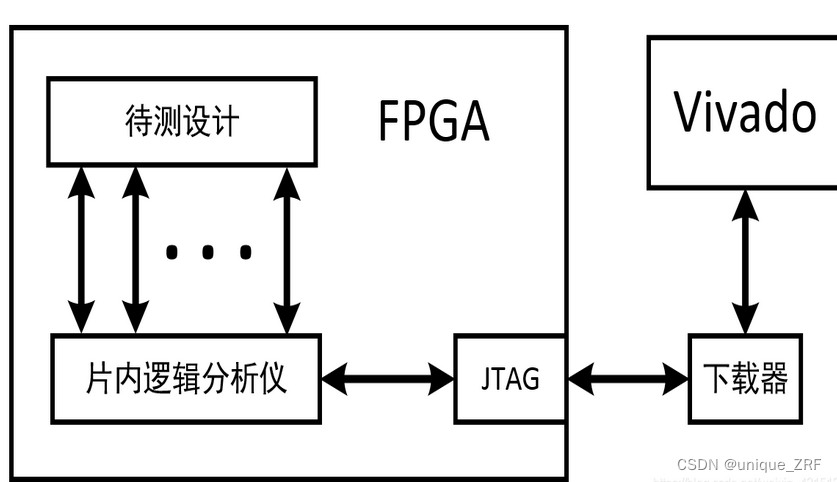

为了验证代码的正确性和不同条件下的可靠性，常通过仿真进行验证，但是仿真时间较长，工作量较大，有些驱动模块的模型无法获取的情况下，仿真很难进行，所以采用ILA工具，来实时抓取FPGA内部数字信号的波形,分析逻辑错误的原因,帮助debug。

二、ILA的使用方法

下面将分别介绍三种创建ILA调试环境的方法：
方法1：使用IP核创建ILA调试环境
方法2：使用 Debug 标记创建 ILA
方法3：使用路径标记和Set up debug 菜单创建 ILA 调试环境

方法1 — 使用IP核创建ILA调试环境

创建ILA IP核

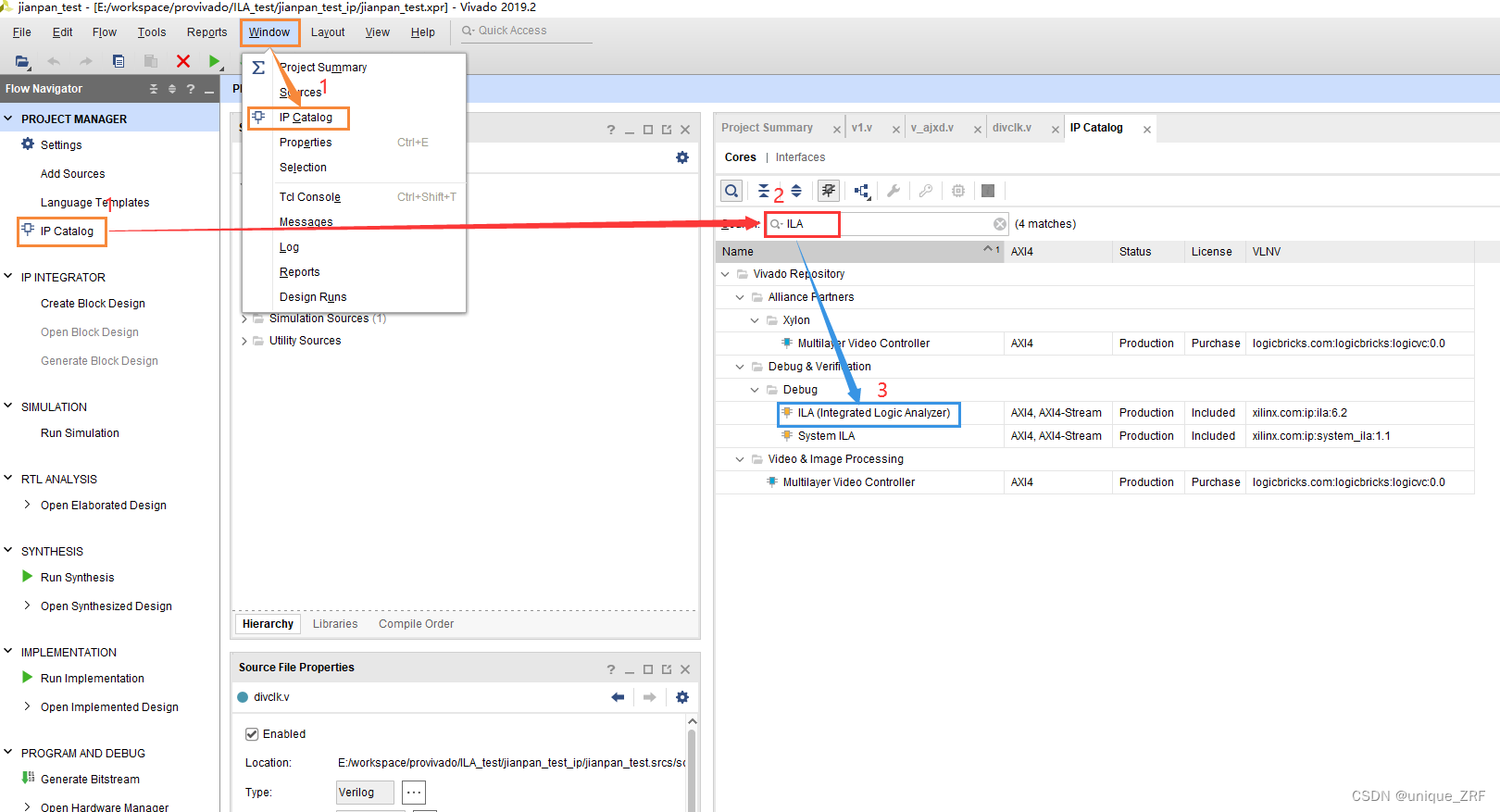

1. 点击左侧[PROJECT MANAGER]栏–>[IP Catalog]或者菜单栏下[Window]–>[IP Catalog]，然后在右侧出现的[IP Catalog]窗口下搜索[ILA],双击选择[Debug]下的[ILA]进行IP配置，操作步骤如下图所示：

2. ILA IP的设置

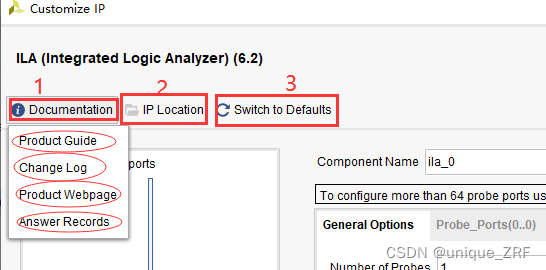

（1）Documentation：IP 相关文档入口，其中的[Product Guide] 是 IP 手册查看入口，[Change Log] 是 IP 版本更新记录,[Product Webpage]是 IP 相关介绍的网页版
（2）IP Location：设置 IP 的存放路径入口，点击出现如下图所示窗口，在窗口里可以通过点击“…”设置更换存放路径，默认是存放在工程路径下的…<工程名>.srcs\ sources_1\ ip，这里我们就保持默认。
（3）Switch to Default：点击后所有的设置恢复到默认值。

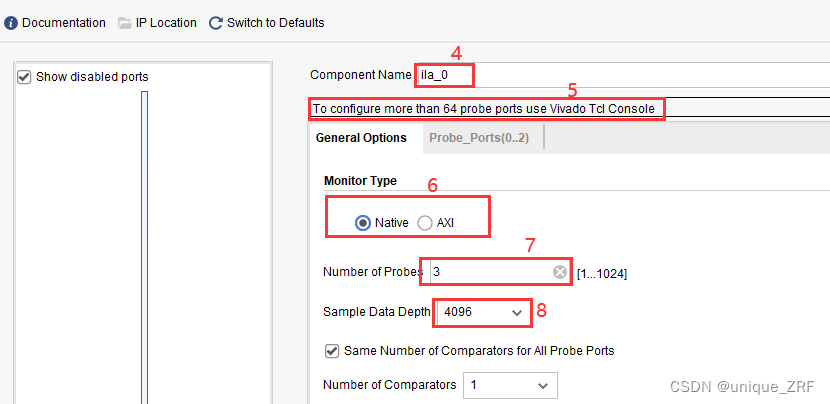

（4）Component Name：设置生成 IP Core 的名称，这里保持默认设置。
（5）这里是一个提示，提示通过该界面设置最多可设置 64 个探针，如果想设置更多的探针需要使用 Tcl 脚本命令去设置，具体用法可以查询 IP 手册。
（6）ILA 探针接口类型设置
 Native：常规普通接口模式
 AXI：AXI 接口模式，用于调试 AXI 接口信号
（7）Number of Probes：探针数量设置，要观察3个信号，所以这里设置探针数量为3。
（8）Sample Data Depth：采样数据深度，设置的数值越大，采样的数据越多，看到的波形数据越多，但是最终占用的资源也会越多，并不是设置的越大越好。从下拉框也能看出最大也只能设置为 131072，这个根据实际需求进行合适的设置即可，我们这里选择设置 4096。

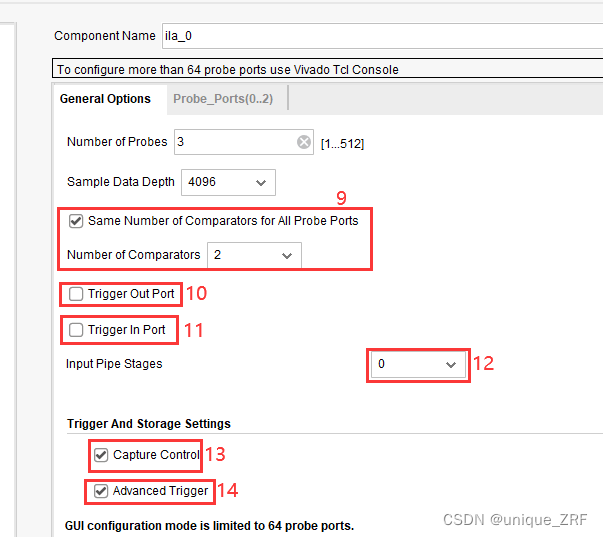

（9）Same Number of Comparators for All Probe Ports：这里是设置相同探针接口的 Comparators 的个数，不勾选，下面的 Number of Comparators 就会消失。默认勾选，后面的参数也保持默认，我们使用其基本功能。
（10）Trigger Out Port：触发输出端口，可用于 ILA 模块的级联或一些高级功能，
具体使用参考 IP 手册，这里保持默认不勾选。
（11）Trigger In Port：触发输入端口，可用于手工设置添加触发信号或进行 ILA
模块的级联或一些高级功能，具体使用参考 IP 手册，这里保持默认不勾选。
（12）Input Pipe Stages：设置待探测信号打拍次数，如下图所示，可设置数值0~6，
一般情况下，采样时钟和探测信号是一个时钟域下，这里可以默认设置为 0 即
可。
（13）Capture Control：这里勾选后可在调试查看波形窗口进行对 Capture mode
的设置，如果不勾选后面有关 Capture mode 就不可修改，这里勾选。
（14）Advanced Trigger：这里勾选后可在调试查看波形窗口进行对 Trigger mode
的设置，如果不勾选后面有关 Trigger mode 就不可修改，这里勾选。
