XILINX VC709特点

产品型号	XILINX VC709	UD PCIe-404

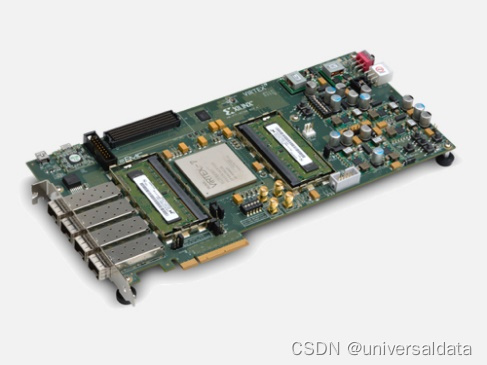

产品外形
FPGA芯片	XC7VLX690T-FFG1761C-1	XC7V690T/JFM690T/SMQ690T-2
FMC子卡	FMC，10对GTX+80对LVDS（GTX在一个BANK内顺序有交换）；FMC为板卡顶部，插入FMC卡后标准机箱则不能合盖，	FMC+，24对GTX+80对LVDS（GTX在一个BANK内顺序没有交换）；FMC+为前面板位置接入，支持FMC或FMC+板卡接入，插入FMC卡后高度也满足PCIe机箱规范，不会超高
光纤接口	4个SFP连接器，各1组高速线	1个QSFP+连接器，4组高速线
GTX线速率	8.5Gbps	进口器件11.3 Gsps，国产器件13.1Gsps
网络接口	无	支持1个100M/1G网络接口
GPS/BD模块	无	具有GPS/BD模块
RS232接口	无	2个RS232接口，高可靠连接器
RS422接口	无	1个RS422接口,支持B码输入，高可靠连接器
RS485接口	无	2个RS485接口，高可靠连接器
GPIO接口	无	1个16位GPIO接口，可支持3.3V、5V电平，且可输出1个3.3V、5V或12V@0.5A电源，可用于天线或接收机控制
外触发接口	无	1个SMA连接器输入，经过比较器后到FPGA，支持3.3V或5V电平外触发
光纤参考时钟	支持FPGA输出时钟、I2C配置时钟、两个SMA连接器差分输入时钟选择	支持125MHz、156.25MHz、两个SMA连接器差分输入、来自于FMC子卡的时钟选择 即光纤接口支持125Mhz和 156.25MHz两路时钟快速切换
DDR3	两根SODIMM内存条	直接板贴两组64bit宽颗粒，提高可靠性
DDR3速率	VCCAUX_IO独立供电1.8V或2.0V，支持DDR3速率最大到1600MB/s	VCCAUX_IO独立供电2.0V，国产支持DDR3L速率最大到1600MB/s，进口器件支持最大到1066MB/s
PCIe3.0x8	支持	支持
I2C EPROM	容量8kb	默认容量8kb
程序BPI FLASH	PC28F00AG18FE，容量1Gb，可存4个版本	默认配置S29GL256T10TFIV10，容量256Mb。可选配512或1Gb版本
程序SPI FLASH	无	MT25QU256ABA1EW9，QSPI FLASH
在线升级功能	无	支持，软件需要用户自行开发
数据NOR FLASH	无	可选配1Gb、2Gb或4Gb
数据 EMMC存储	无	可选配8Gb至128Gb
温度传感器	支持	支持
启动模式选择拨码	可选BPI或SPI启动，必须焊接	可选BPI或SPI启动，可电阻选定，非必须焊接，提高可靠性
电源	采用40A的core电源，各路电流可监测	采用50A的core电源，且具有该电源芯片的温度监测功能；具有+12V电源电流监测功能
外接电源	6-PIN连接器，有电源开关	6-PIN自锁连接器+12V供电，与ATX显卡电源兼容；无电源开关
上电斜率控制	无	支持，减少对电源的冲击
JTAG口	支持USB下载，有驱动buffer	只支持14pin仿真器下载，有驱动buffer
JTAG口到FMC子卡	自动选择	通过电阻焊接跳线选择（为了提高JTAG可靠性），默认不联子卡的JTAG
健康监测	具有电压/电流/温度监测	具有电压/电流/温度监测
板卡保护	无	具有反接、过流、过热保护功能
风扇控制	1个3线	2个4线（1个可用于机箱风扇）
温度范围	商业级	所有器件选择工业级以上
FMC扩展性	FMC最多支持10lane的AD/DA/高速接口扩展	FMC+最多支持24路lane的AD/DA/高速接口扩展，配置我公司的AD子卡可实现6通道并行1Gbps@16bit 或3Gbps@14bit同步高速采集；配置我公司的存储子卡可实现6个NVME扩展盘，单卡48TB@5GB/s存储能力。低成本的实现单机10GB/s的国产化实时存储方案
级联应用	通过前面板的4路单独的LC光纤级联	通过板卡后部的QSFP+ 4光纤级联，可实现机箱内或机箱外级联
板卡尺寸	110mm×220.46mm，单槽超宽	110mm×220mm，单槽不超宽
附件	无	配套高可靠JL24连接器和线缆
国产化	无	支持进口、全国产器件兼容互换
定位	开发板，学习群体	高可靠产品，项目实际使用
技术支持	XILINX官网自己查找	提供整合到一起的demo源码工程，可售后技术支持
售后服务及维修	寄国外维修或自己修	免费保修+终身维修
市场售价	$ 8094.00	RMB 35500.00(进口器件版)
