数字电路基础知识——格雷码和二进制码的转换的算法和Verilog实现

关于数字电路中的码制问题在这篇博客中已经做了详细分析,
数字电路基础知识——数字IC中的进制问题(原码,反码,补码以及各进制的转换)
这篇博客会再次详细分析一下数字IC设计中关于 格雷码(Gray Code) 的问题,在数字IC设计中格雷码的使用范围很广,格雷码由于其误码率底的有点基本上每个模块都会使用到格雷码。
近期在学习FIFO的时候碰到格雷码转换二进制码的问题。特此写这篇博客总结一下。

一、什么是格雷码

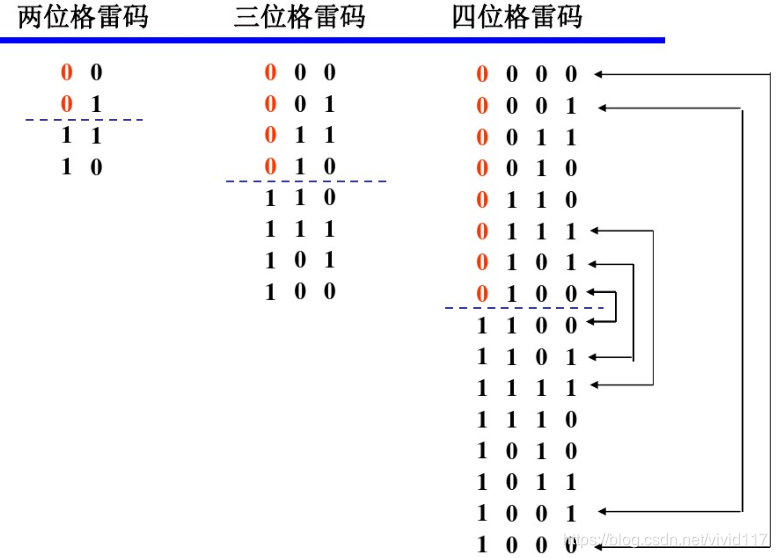

格雷码的每一位按照一定的顺序循环。如最右边的一位按照0110的顺序循环,右边第二位按照00111100的顺序循环。即自右向左0、1的循环数目翻倍。
格雷码的最主要特点:各个相邻码之间仅有一位状态不同,首尾也是仅有一位状态不同。
在这里插入图片描述

二、为什么要用格雷码

首先说下二进制码,在FIFO的设计中,在写请求中,写指针在写时钟作用下递增,在产生FIFO满信号时,需要将写指针和读指针进行比较,由于两个指针分别与其各自的时钟同步,但是彼此之间又是异步的关系,所以在使用二进制计数器实现指针的时候,就会出现比较的指针出现取样值错误的问题。

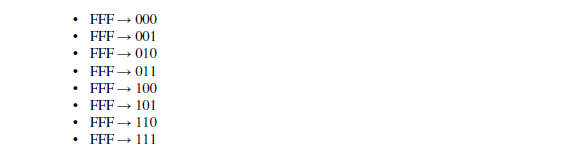

如从FFF到000可能会进行如下的转换
在这里插入图片描述
如果此时同步时钟边沿在FFF向000转换的时候,就可能会把上面的的三位二进制数的任何取样值同步到新的时钟域,导致数据错误。
所以采取的办法通常是使用格雷码计数

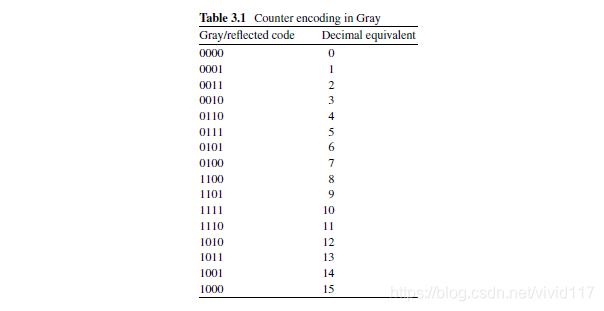

在这里插入图片描述
格雷码的优势在于一个数变为另一个数时,只有一位发生变化。

三、用格雷码实现FIFO指针

在这里插入图片描述
如果要产生完美的FIFO空或满条件,首先需要正确的读写指针,在时钟域传递指针的最好的办法就是使用格雷码来实现指针,这种编码能够消除绝大数错误。上面是格雷码的设计流程。

  1. 将格雷码转换为二进制
  2. 根据条件递增二进制值
  3. 将二进制转换为格雷码
  4. 将计数器的最终格雷码保存至寄存器中
四、由格雷码转换为二进制
  1. 公式
    格雷码的转换公式:(i < n-1)
    在这里插入图片描述
    计数器的位编号如下:
    MSB: Most Significant Bit的缩写,指最高有效位
    LSB: Least Significant Bit,指最低有效位
    在这里插入图片描述
  2. 例:将格雷码转换为相等的二进制数(@表示异或xor)
    i = 3,
    bin3=gray3 = gray[3] = 1
    i = 2,
    bin2 = gray2 @ bin3 = gray2 @ gray3 = gray[2] @ gray[3] = 1
    i = 1,
    bin1 = gray1 @ bin2 = gray1 @ gray2 @ gray3 = gray[1] @gray[2] @gray[3] = 0
    i = 0,
    bin0 = gray0 @ bin1 = gray0 @ gray1 @ gray2 @ gray3 = gray[0] @ gray[1] @ gray[2] @ gray[3] =0
    于是可以得到如下四个等式:
    在这里插入图片描述
  3. Verilog 语言描述格雷码转换为二进制码
module gray_to_bin (bin, gray);
parameter SIZE = 4;
input [SIZE – 1:0] bin;
output [SIZE – 1:0] gray;
reg [SIZE – 1:10] bin;
integer i;
always @ (gray)
for ( i = 0; i <= SIZE; i = i + 1)
bin[i] = ^(gray >> i);  		//右移一位并按位异或
endmodule
五、由二进制码转换为格雷码
  1. 公式
    二进制向格雷码的转换公式:(i < n-1)
    在这里插入图片描述
  2. 例:将二进制转换为相等的格雷码(@表示异或xor)
    i = 3,
    gray3 = bin3 = bin[3] = 1
    i = 2,
    gray2 = bin2 @ bin3 = bin[2] @ bin[3] = 0
    i = 1,
    gray1 = bin1 @ bin2 = bin[1] @ bin[2] = 1
    i = 0,
    gray0 = bin0 @ bin1 = bin[0] @ bin[1] = 0
    于是可以得到如下四个等式:
    在这里插入图片描述
    由上式可以看出,通过逐位异或,或者将二进制码右移后与自己异或的操作方式,计算相应的格雷码,如下
    在这里插入图片描述
  3. Verilog 语言描述二进制码转换为格雷码
module bin_to_gray (bin, gray);
parameter SIZE = 4;
input [SIZE-1:0] bin;
output [SIZE-1:0] gray;
assign gray = (bin >> 1) ^ bin;			//右移与自己异或
endmodule
六、格雷码计数逻辑的实现

由格雷码实现FIFO指针的流程图发现

module gray_ counter (clk, gray, inr, reset_n)
	parameter SIZE = 4;
	input clk, inr, reset_n;t
	output [SIZE -1 ] gray;
	reg [SIZE]1 ] gray_temp, gray, bin_temp, bin;
	integer i;

	always @ (gray or inr)
	begin:gray_bin_gray
		for (i = 0; i<SIZE ; 1 = i +1)
		bin[i] = ^(gray >> i); // gray to binary conversion
		bin_temp = bin + inr; // addition in binary
		gray_temp = bin_temp >> 1) ^ bin_temp; // binary to gray conversion
	end
endmodule

下面的逻辑快将转换后的格雷码值寄存起来

always @ (posedge clk or negedge reset_n)
begin:gray_registered
if (~reset_n)
	gray <= {SIZE {1’b0}};
else
	gray <= gray_temp;
end

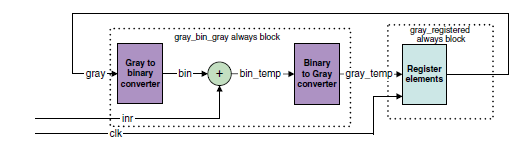

下图显示格雷码计数器的逻辑原理图:
