1 纹理(Texture)

纹理是一个2D图片（也有1D和3D的纹理），可以用来添加物体的细节；可以理解为贴纸。纹理的意义在于可以让物体非常精细而不用指定额外的顶点。

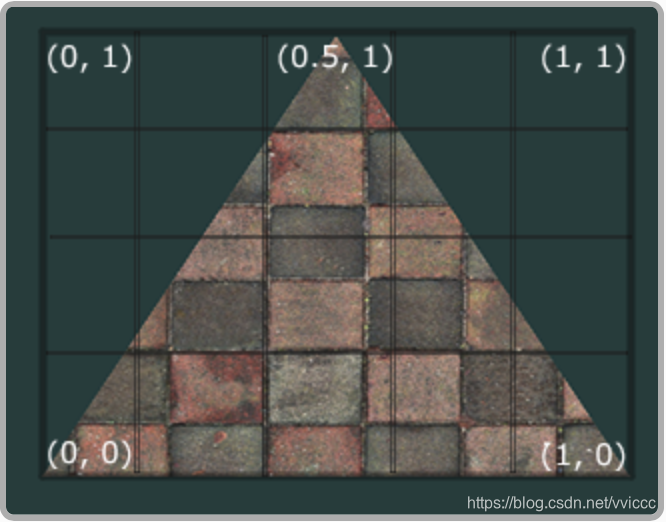

纹理坐标在x和y轴上，范围为0到1之间（前提是2D纹理图像）。使用纹理坐标获取纹理颜色叫做采样(Sampling)。纹理坐标起始于(0, 0)，终于(1, 1)，即从纹理图片的左下角到右上角。下图展示了把纹理坐标映射到三角形上的过程。如下所示：

这里为三角形指定了3个纹理坐标点。我们希望三角形的左下角对应纹理的左下角，即三角形左下角顶点的纹理坐标设置为(0, 0)；以此类推，三角形的上方顶点的纹理坐标设置为(0.5, 1.0)；右下方的顶点纹理坐标设置为(1, 0)。我们只要给顶点着色器传递这三个纹理坐标就可以了。纹理坐标也是数组，如下所示：

GLfloat texCoords[] = {
    0.0f, 0.0f, // 左下角
    1.0f, 0.0f, // 右下角
    0.5f, 1.0f  // 三角形顶点
};

纹理采样过程可以采用几种不同的插值方式。

2 纹理环绕方式

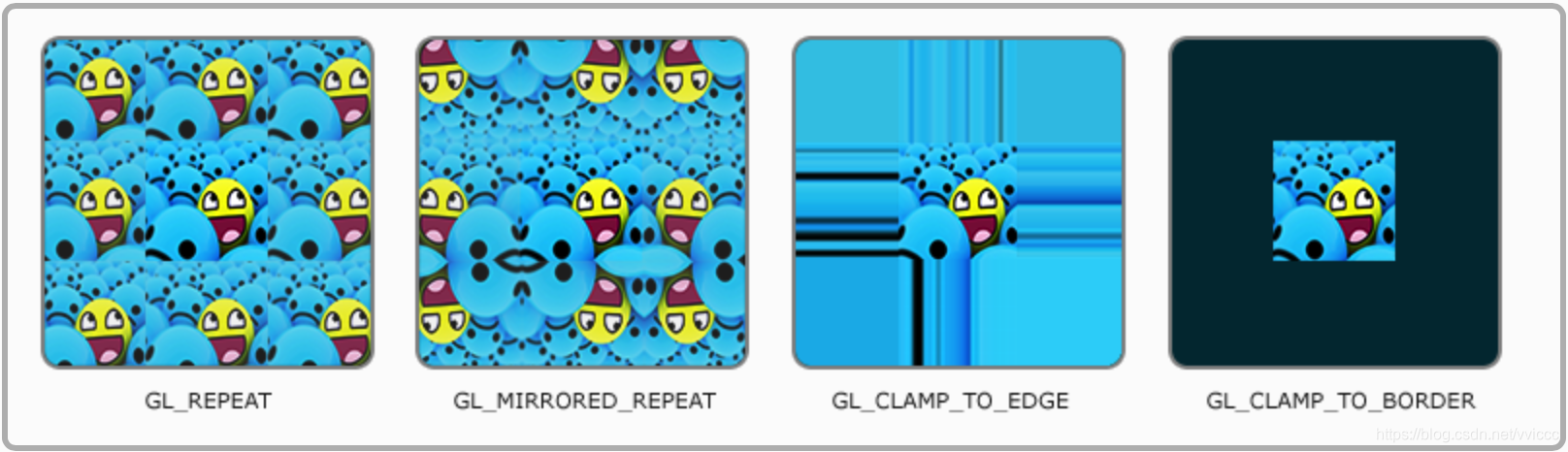

OpenGL提供了几种环绕方式，如下：

GL_REPEAT ：对纹理的默认行为。重复纹理图像。
GL_MIRRORED_REPEAT ：和GL_REPEAT一样，但每次重复图片是镜像放置的。
GL_CLAMP_TO_EDGE ：纹理坐标会被约束在0到1之间，超出的部分会重复纹理坐标的边缘，产生一种边缘被拉伸的效果。
GL_CLAMP_TO_BORDER ：超出的坐标为用户指定的边缘颜色。

使用时用glTexParameteri函数来设置，函数如下：

/*
  目的：设置纹理环绕方式
  第一个参数：指定了纹理目标；我们使用的是2D纹理，因此纹理目标是GL_TEXTURE_2D。
  第二个参数：需要我们指定设置的选项与应用的纹理轴。我们打算配置的是WRAP选项，并且指定S和T轴。
  (说明：3D纹理的轴 s、t、r 分别对应 x、y、z)
  第三个参数：需要我们传递一个环绕方式，在这个例子中OpenGL会给当前激活的纹理设定纹理环绕方式为GL_MIRRORED_REPEAT。
*/
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_MIRRORED_REPEAT);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_MIRRORED_REPEAT);

当然，若最后参数选GL_CLAMP_TO_BORDER，那就还需要使用glTexParametefv，以GL_TEXTURE_BORDER_COLOR作为它的选项，传递一个颜色值，代码如下：

float borderColor[] = { 1.0f, 1.0f, 0.0f, 1.0f };
glTexParameterfv(GL_TEXTURE_2D, GL_TEXTURE_BORDER_COLOR, borderColor);

3 纹理过滤方式

3.1 纹理过滤方式

纹理过滤有很多个选项，这里只谈论GL_NEAREST和GL_LINEAR。如下：

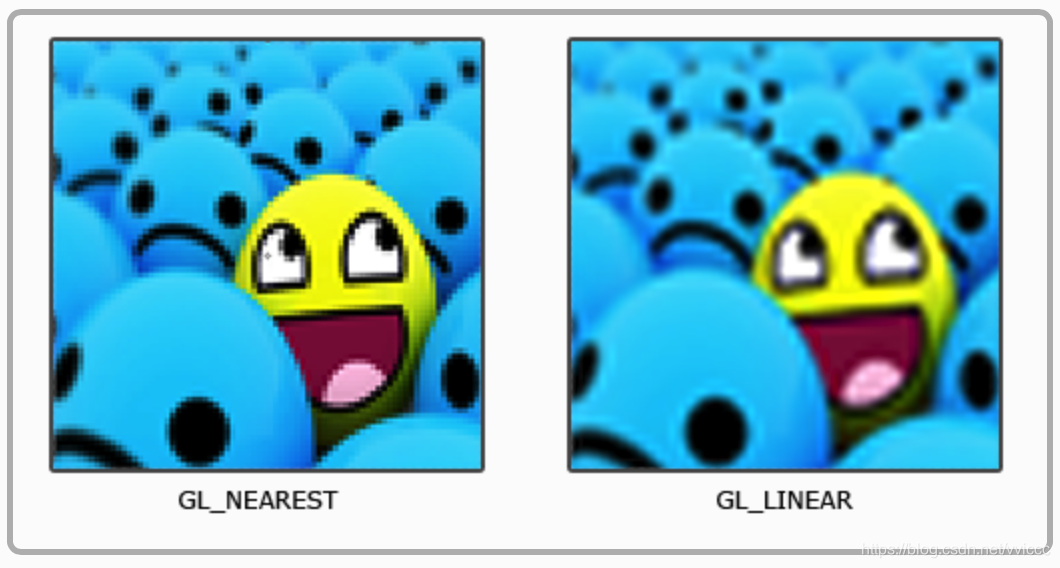

GL_NEAREST（Nearest Neighbor Filtering，邻近过滤）：OpenGL默认的纹理过滤方式。当设置为GL_NEAREST时，OpenGL会选择中心点最接近纹理坐标的那个像素。该过滤方式产生了颗粒状的图案，我们能够清晰看到组成纹理的像素。
GL_LINEAR（(Bi)linear Filtering，线性过滤）：基于纹理坐标附近的纹理像素，计算出一个插值，近似出这些纹理像素之间的颜色。一个纹理像素的中心距离纹理坐标越近，那么这个纹理像素的颜色对最终的样本颜色的贡献越大。该过滤方式能够产生更平滑的图案，很难看出单个的纹理像素。

这里也是使用glTexParameteri函数来设置过滤方式，如下所示：

//缩小时设置为 GL_NEAREST 过滤方式
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_NEAREST);
//放大时设置为 GL_LINEAR 过滤方式
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);

3.2 多级渐远纹理（mipmap）

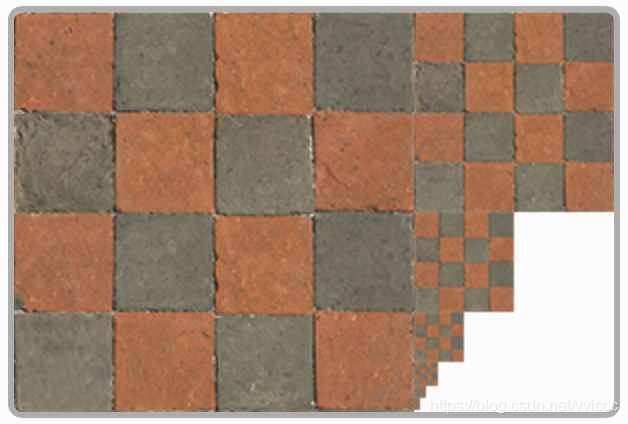

多级渐远纹理是目前应用最为广泛的纹理映射(map)技术之一。它是实现 “实物(图片)看起来近大远小，近处清晰远处模糊”的效果。实现原理是：距观察者的距离超过一定的阈值，OpenGL会使用不同的多级渐远纹理，即最适合物体距离的那个。一般来说，由于距离远解析度不高也不会被用户注意到。效果如下：

多级渐远纹理的设置同纹理过滤一致，多级渐远纹理的过滤方式有如下几种：

GL_NEAREST_MIPMAP_NEAREST：使用最邻近的多级渐远纹理来匹配像素大小，并使用邻近插值进行纹理采样。
GL_LINEAR_MIPMAP_NEAREST：使用最邻近的多级渐远纹理级别，并使用线性插值进行采样。
GL_NEAREST_MIPMAP_LINEAR：在两个最匹配像素大小的多级渐远纹理之间进行线性插值，使用邻近插值进行采样。
GL_LINEAR_MIPMAP_LINEAR：在两个邻近的多级渐远纹理之间使用线性插值，并使用线性插值进行采样。

这里也是使用glTexParameteri函数来设置多级渐远纹理，如下所示：

glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR_MIPMAP_LINEAR);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);

注意：多级渐远纹理主要是使用在纹理被缩小的情况下的。一般不会在放大时使用。

4 使用纹理

4.1 加载 & 创建纹理

使用纹理之前是要把它们加载到我们的应用中，一般是使用支持多种流行格式的图像加载库，这里介绍其中的一些库：

@1 SOIL（Simple OpenGL Image Library），调用方式为：

int width, height;
unsigned char* image = SOIL_load_image("container.jpg", &width, &height, 0, SOIL_LOAD_RGB);

@2 STB（Sean T. Barrett）库，调用方式为：

int texture_face_width, texture_face_height, texture_face_nrChannels;
stbi_load(FileSystem::getPath("resources/textures/toy_box_disp.png").c_str(), &texture_face_width, &texture_face_height, &texture_face_nrChannels, 0);

当然，类似的库有很多，但实际上这里最重要的目的是把图片转换为字节流。

4.2 生成纹理

生成纹理流程如下：

//@1 创建纹理
GLuint texture;

//@2 绑定纹理数量和ID
glGenTextures(1, &texture);

//@3 绑定纹理
glBindTexture(GL_TEXTURE_2D, texture);

//@4 为当前绑定的纹理对象设置环绕、过滤方式
//...
//@5 加载并生成image数组数据
//说明：这里也可以使用STB库 或者其他库来读取image
int width, height;
unsigned char* image = SOIL_load_image("container.jpg", &width, &height, 0, SOIL_LOAD_RGB);
//...

/*@6 目的：使用图片数据生成纹理
  第一个参数：指定了纹理目标(Target)。设置为GL_TEXTURE_2D意味着会生成与当前绑定的纹理对象在同一个目标上的纹理。
  第二个参数：为纹理指定多级渐远纹理的级别，如果你希望单独手动设置每个多级渐远纹理的级别的话。填0表示基本级别。
  第三个参数：告诉OpenGL我们希望把纹理储存为何种格式。我们的图像只有RGB值，因此我们也把纹理储存为RGB值。
  第四/五个参数：设置最终的纹理的宽度和高度。我们之前加载图像的时候储存了它们，所以我们使用对应的变量。
  第六个参数设为0即可（属于历史遗留问题）。
  第七/八个参数：定义了源图格式和数据类型。
  第九个参数：真正的图像数据数组。
*/
glTexImage2D(GL_TEXTURE_2D, 0, GL_RGB, width, height, 0, GL_RGB, GL_UNSIGNED_BYTE, image);

//@7 自动生成纹理和多级渐远纹理
glGenerateMipmap(GL_TEXTURE_2D);

//@8 释放图像的内存并解绑纹理对象
SOIL_free_image_data(image);
glBindTexture(GL_TEXTURE_2D, 0);

4.3 应用纹理

说明：主要解读代码中如何应用的纹理

4.3.1 顶点数据及处理流程

在应用纹理时我们需要告知OpenGL如何采样纹理，所以我们将纹理坐标也纳入顶点数据中，如下所示：

GLfloat vertices[] = {
//     ---- 位置 ----       ---- 颜色 ----     - 纹理坐标 -
     0.5f,  0.5f, 0.0f,   1.0f, 0.0f, 0.0f,   1.0f, 1.0f,   // 右上
     0.5f, -0.5f, 0.0f,   0.0f, 1.0f, 0.0f,   1.0f, 0.0f,   // 右下
    -0.5f, -0.5f, 0.0f,   0.0f, 0.0f, 1.0f,   0.0f, 0.0f,   // 左下
    -0.5f,  0.5f, 0.0f,   1.0f, 1.0f, 0.0f,   0.0f, 1.0f    // 左上
};

同时新的顶点格式也跟着变化，从之前的

变化为：

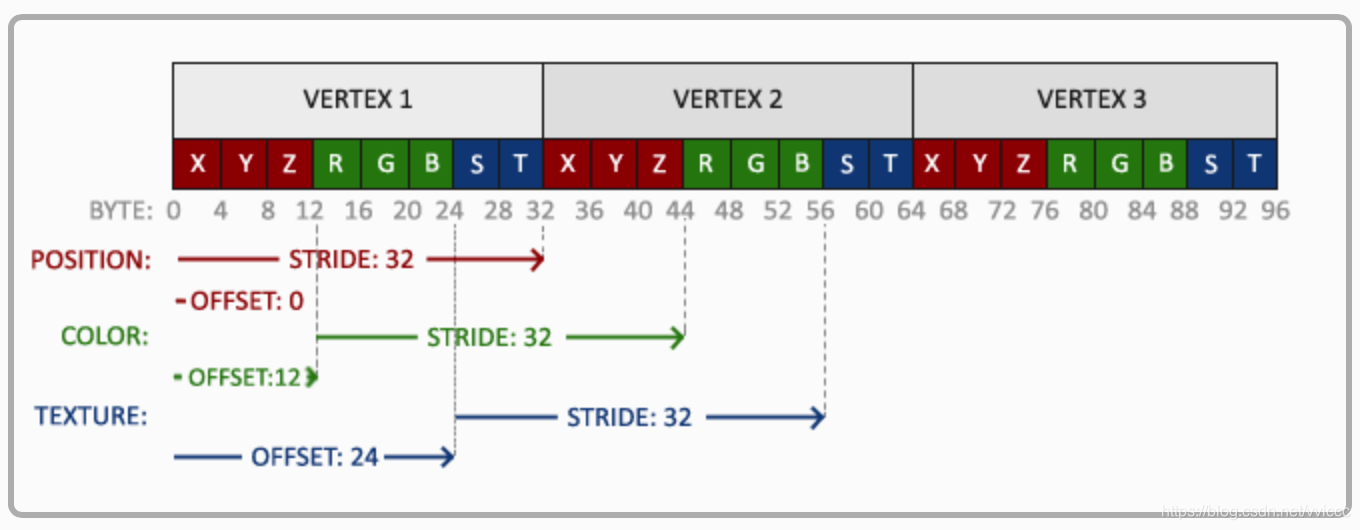

即：不止有颜色数据，还有纹理数据，相关代码为：

glVertexAttribPointer(2, 2, GL_FLOAT,GL_FALSE, 8 * sizeof(GLfloat), \
        (GLvoid*)(6 * sizeof(GLfloat)));
glEnableVertexAttribArray(2);

说明：此时两个顶点属性的步长参数为8 * sizeof(GLfloat)。

`4.3.2 着色器变化和处理流程`

这里输入上添加了纹理这一属性，顶点着色器代码为：

#version 330 core
layout (location = 0) in vec3 position;
layout (location = 1) in vec3 color;
layout (location = 2) in vec2 texCoord;

out vec3 ourColor;
out vec2 TexCoord;

void main()
{
    gl_Position = vec4(position, 1.0f);
    ourColor = color;
    TexCoord = texCoord;
}

接下来在这里多了一个采样器片段着色器变化为：

#version 330 core
in vec3 ourColor;
in vec2 TexCoord;
out vec4 color;

uniform sampler2D ourTexture;

void main()
{
    /*目的：把一个纹理添加到片段着色器中
     第一个参数：纹理采样器，
     第二个参数：对应的纹理坐标。
    */
    color = texture(ourTexture, TexCoord);
}

`4.3.2 绘制处理流程`

最后的绑定和绘制关键代码如下：

glBindTexture(GL_TEXTURE_2D, texture);
glBindVertexArray(VAO);
glDrawElements(GL_TRIANGLES, 6, GL_UNSIGNED_INT, 0);
glBindVertexArray(0);

4.4 纹理单元

纹理单元的目的是让我们在着色器中可以使用多个纹理。同时在使用前我们需要激活对应的纹理单元。就像glBindTexture一样，我们可以使用glActiveTexture激活纹理单元，传入我们需要使用的纹理单元，如下所示：

glActiveTexture(GL_TEXTURE0); //在绑定纹理之前先激活纹理单元，GL_TEXTURE0默认是激活的
glBindTexture(GL_TEXTURE_2D, texture);

接下来，如果想使用多个纹理，只需变更之前的片段着色器，流程如下：

#version 330 core
...

uniform sampler2D ourTexture1;
uniform sampler2D ourTexture2;

void main()
{
    /*目的：混合纹理，输出新纹理
      前两个参数：纹理1，纹理2
      最后参数：混合比例
    */
    color = mix(texture(ourTexture1, TexCoord), texture(ourTexture2, TexCoord), 0.2);
}

渲染流程为：

//纹理1相关操作
glActiveTexture(GL_TEXTURE0);
glBindTexture(GL_TEXTURE_2D, texture1);
glUniform1i(glGetUniformLocation(ourShader.Program, "ourTexture1"), 0);

//纹理2相关操作
glActiveTexture(GL_TEXTURE1);
glBindTexture(GL_TEXTURE_2D, texture2);
glUniform1i(glGetUniformLocation(ourShader.Program, "ourTexture2"), 1);

//渲染
glBindVertexArray(VAO);
glDrawElements(GL_TRIANGLES, 6, GL_UNSIGNED_INT, 0);
glBindVertexArray(0);

该系列文章主要参考openGL官网和学习 learnopenGL官网进行知识体系的梳理和重构，重在形成自己对openGL知识的理解和知识体系。
