1. DDR是啥？

这玩意属于RAM的一类，一般叫它内存，买电脑内存条会看到DDR3或者DDR4等，在嵌入式领域也有DDR，作用也类似，作为运行内存使用。

内存的概念已经广义化，所包含的产品种类很多，DDR具体属于那种内存呢？

2. ROM与RAM简介

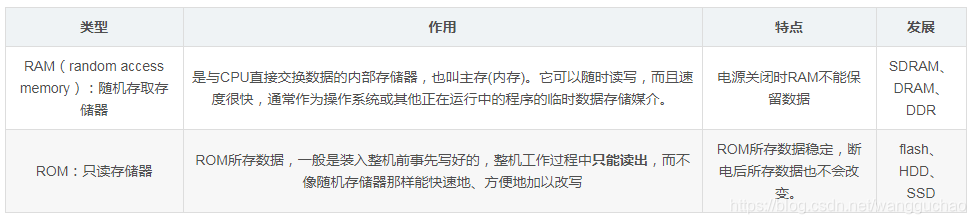

其主要的区别有两点：

ROM是可读可写，并且速度很快，而ROM只能事先写，然后就只能读取，所以程序在运行过程中必须读写，就必须要有RAM存在
ROM只作为储存用途，断电不会丢失数据；而RAM在断电的时候会丢失数据

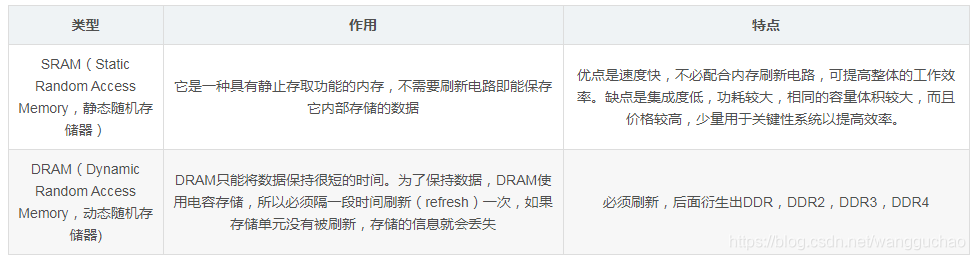

而对于RAM，可分为SRAM（静态随机存储器）和DRAM（动态随机存储器）：

具体的介绍可参考我另一篇文章：https://blog.csdn.net/wangguchao/article/details/102818238?spm=1001.2014.3001.5501

3. DDR

DRAM下有个SDRAM，也就是同步DRAM的意思，“同步”是指内存工作需要同步时钟，内部命令的发送与数据的传输都以它为基准。内存频率与CPU外频同步，这大幅提升了数据传输效率，再加上64bit的数据位宽与当时CPU的总线一致，只需要一根内存就能让电脑正常工作了，这降低了采购内存的成本。

DDR就是SDRAM，SDRAM从发展到现在，已经有了：第一代SDR SDRAM，第二代DDR SDRAM，第三代DDR2 SDRAM，第四代DDR3 SDRAM，甚至DDR5 SDRAM。

DDR SDRAM是Double Data Rate Synchronous Dynamic Random Access Memory(双数据率同步动态随机存储器)的简称，是由VIA等公司为了与RDRAM相抗衡而提出的内存标准，为第二代SDRAM标准。其常见标准有DDR 266、DDR 333和DDR 400。其对于SDRAM，主要它允许在时钟脉冲的上升沿和下降沿传输数据，这样不需要提高时钟的频率就能实现双倍的SDRAM速度，例如DDR266内存与PC133 SDRAM内存相比，工作频率同样是133MHz，但在内存带宽上前者比后者高一倍。这种做法相当于把单车道更换为双车道，内存的数据传输性能自然可以翻倍。
DDR2(Double Data Rate 2)SDRAM是由JEDEC(电子设备工程联合委员会)开发的第三代SDRAM内存技术标准，1.8v工作电压，240线接口，提供了相较于DDR SDRAM更高的运行效能与更低的电压，同样采用在时钟的上升/下降延同时进行数据传输的基本方式，但拥有两倍于上一代DDR内存预读取能力(即4bit数据读预取能力)，其常见的频率规范有DDR2 400\533\667\800\1066\1333等，总线频率553MHz的DDR2内存只需133MHz的工作频率
DDR3 SDRAM相比起DDR2具备更低的工作电压(1.5v)，240线接口，支持8bit预读，只需133MHz的工作频率便可实现1066MHz的总线频率。其频率从800MHz起跳，常见频率有DDR3 800\1066\1333\1600\1866\2133等。DDR3是当前流行的内存标准，Intel酷睿i系列(如LGA1156处理器平台)、AMD AM3主板及处理器的平台都是其“支持者”。
DDR4相比DDR3最大的区别有三点：16bit预取机制（DDR3为8bit），同样内核频率下理论速度是DDR3的两倍；更可靠的传输规范，数据可靠性进一步提升；工作电压降为1.2V，更节能。

4. DDR差别

DDR到DDR5的主要变化，我们可以看到，为了配合整体行业对于性能，容量和省电的不断追求，规范的工作电压越来越低，芯片容量越来越大， IO的速率也越来越高。

除了电压，容量和IO的速率变化之外，还列出了Bank， Bank Group，Prefetch和Burst Length的演进，bank数越来越多，到DDR4出现bank group，prefetch也从2n增加到4n，8n。虽然我们说现在DDR4的最大速率是3200MT/s, 但是这是指的DDR4的IO频率，即DDR4和memroy controller之间的接口数据传输速率。那么DRAM是怎么实现用比较低的核心传输频率来满足日益高涨的高速IO传输速率的需求呢？这就是靠prefetch来实现的。

从DDR开始到DDR3很好理解，Prefetch相当于DRAM core同时修了多条高速公路连到外面的IO口，来解决IO速率比内部核心速率快的问题，IO数据速率跟核心频率的倍数关系就是prefetch。
burst length的长度跟CPU的cache line大小有关。Burst length的长度有可能大于或者等于prefetch。但是如果prefetch的长度大于burst length的长度，就有可能造成数据浪费，因为CPU一次用不了那么多。所以从DDR3到DDR4，如果在保持DDR4内存data lane还是64的前提下，继续采用增加prefetch的方式来提高IO速率的话，一次prefetch取到的数据就会大于一个cache line的大小（512bits），对于目前的CPU系统，反而会带来性能问题。
DDR4出现了Bank Group,这就是DDR4在不改变prefetch的情况下，能继续提升IO速率的秘密武器。DDR4利用Bank group的interleave，实现IO速率在DDR3基础上进一步提升。
