Anlogic Future Dynasty工具介绍及其工程建立

已于 2022-10-14 11:17:14 修改
阅读量1.5k 收藏 10
点赞数 4
分类专栏： Anlogic FPGA 文章标签： fpga开发
于 2022-09-30 15:51:53 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/wangkuijun/article/details/127124889
版权
本文详细介绍了如何使用Anlogic的FutureDynasty工具进行SF1器件的软件开发，包括工程建立、TD工程配置、GPIO工程的创建、下载调试以及固化过程。同时，提到了在工程大小变化时如何切换工作区。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1 Future Dynasty 介绍

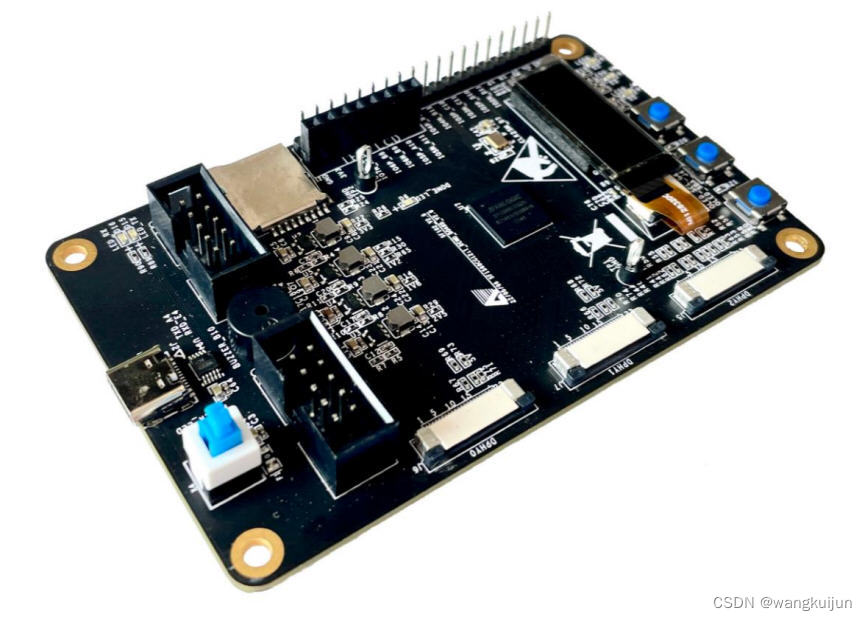

Anlogic Future Dynasty(FD)是基于Eclipse平台开发的软件设计工具，支持SF1器件、支持eMCU IP等开发。下面将以SF1器件为例，结合SF102开发板（实物图如下），建立GPIO工程，进行下载、调试及其运行。

2 SF1 Future Dynasty工程建立

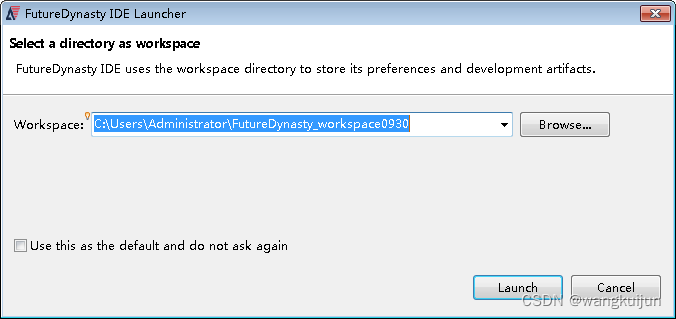

双击FutureDynasty.exe，选择wokespace路径：

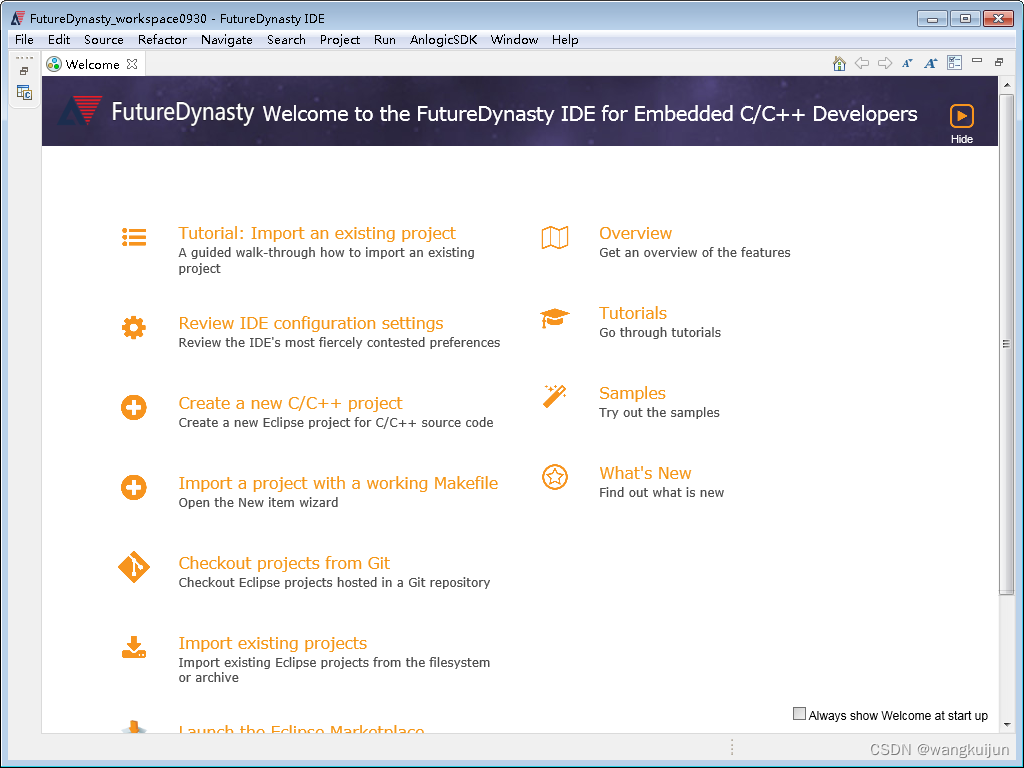

进入到软件界面，如下图所示

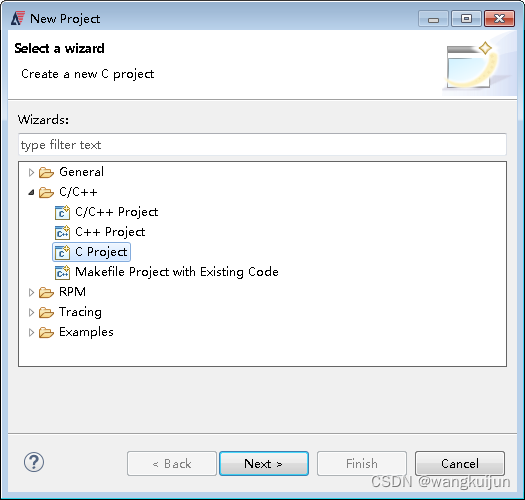

新建C工程，选择for SF1 SOC
