垂直同步VSYNC，帧率，渲染缓存

整理下垂直同步，帧率，以及GPU的缓存渲染的内容,主要说明对手游和移动设备影响

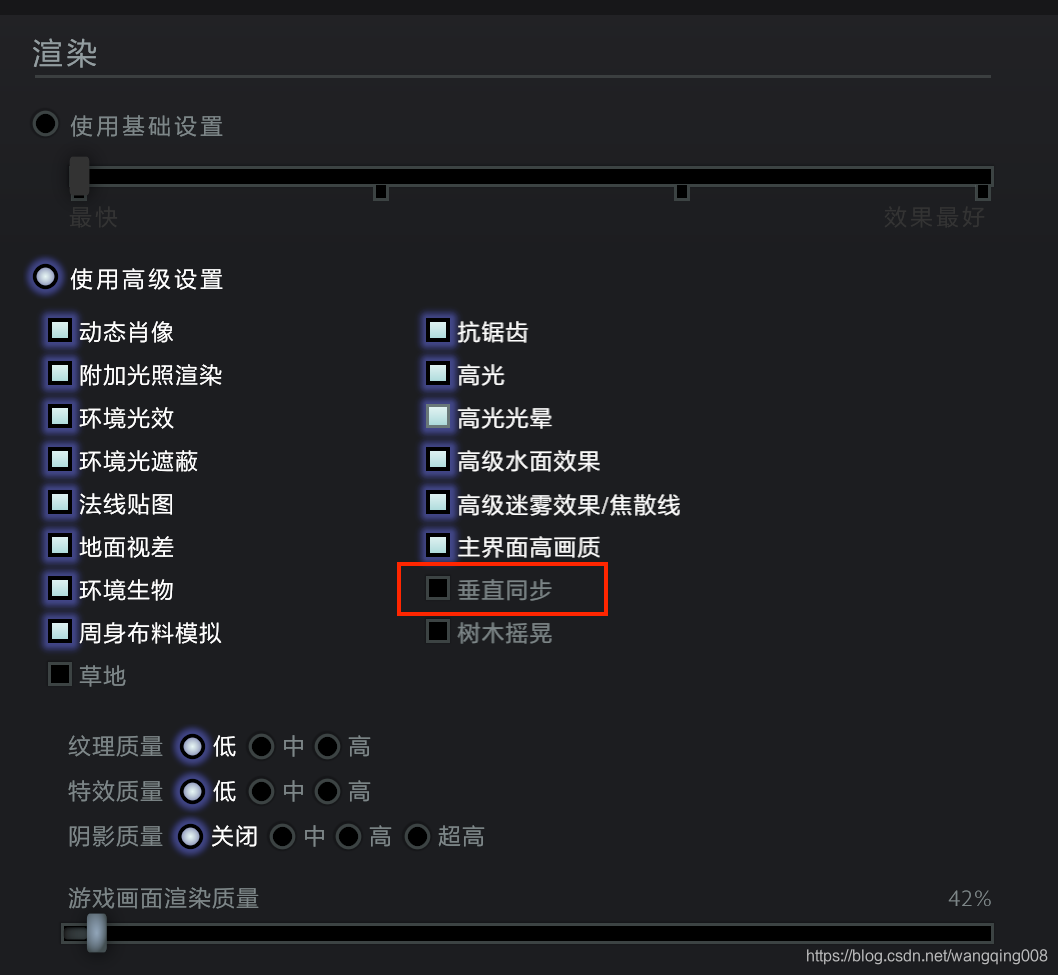

1，游戏设置中，经常会看到垂直同步这个选项，这个选项影响的是什么？

2，在实际游戏的开发和测试中，有注意到iOS的设置帧率需要被整除60，意思是只能设置15，30，这类的帧率，安卓则不受影响，原因是什么。

整理下自己的思路，更新下相关资料内容。

垂直同步和水平同步：

需要理解下显示器的工作原理，显示器显示画面是一行一行的进行扫描，或者隔行，总之是以行为单位进行扫描的。

水平同步信号，在行与行之间扫描，扫描完一行，触发

垂直同步信号，则是一帧画面与一帧画面之间，会触发这个信号

垂直同步信号是为了解决画面撕裂问题的，画面撕裂的原因是，如果没有垂直同步信号，当引擎渲染的帧数据比较快时，显示器跟不上，可能就会出现，当前正在显示某一帧，另外一帧又触发在显示器上显示，

目前的显示器一般支持的是双缓冲区方案，即显示在画面上的帧数据，以及放在缓冲区内的下一帧，两个帧轮流交换进行显示。

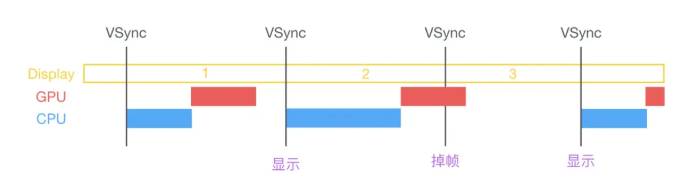

垂直同步是通过控制显示器显示来解决画面撕裂问题的，当有垂直同步信号来控制帧画面在显示器上进行显示，垂直同步信号一般以固定间隔的时间来控制帧的渲染，如下图，如果这一帧渲染过长，来不及显示了则等到下一帧画面进行显示，这就发生了卡顿。如果一切正常的，则整个画面是非常流畅的，而且由于垂直同步信号控制，垂直同步信号一般是显示器显示完一帧后才会发出，所以就解决了画面撕裂的问题。

可以发现，垂直同步的频率和引擎渲染的帧率，是有很大关系的，这就是第二部分

帧率和垂直同步

引擎渲染的过程是CPU提交数据，GPU进行渲染，渲染完的帧数据给显示器显示，

引擎的GPU渲染完成的速率可以称为引擎帧率，fps

显示器显示的速率可以被垂直同步信号控制，VSYNC

现在显示器一般会有一个主打的一个点就是刷新率，比如我买的这个显示器就是144hz，这个144hz是显示器刷新的频率，是VYSNC支持的上限。

引擎渲染帧率fps>显示器刷新率：比如引擎渲染出来120帧，但是显示器刷新率是60hz，这个时候开启了垂直同步会有什么影响？画面显示还是60帧，但是对于竞技类游戏，比如射击，动作游戏，开了垂直同步信号反而会让操作有延迟，降低手感。一般引擎渲染可以到120帧，说明主机的配置是不错的，显示器是卡点。

引擎渲染帧率fps=显示器刷新率：引擎60帧，显示器60hz，开启垂直同步，实际帧率会低于60帧。因为游戏是一个复杂的系统，不可能稳定60帧，如果有波动，垂直同步会放大这个影响。

引擎渲染帧率fps<显示器刷新率：引擎45帧，显示60hz，就没有开启垂直同步的意义了。

所以带来的问题是：

1，垂直同步信号要根据自己的硬件设备综合考虑

2，部分竞技类游戏比较考验操作，相信大家肯定也能想到，开了垂直同步，是肯定会对帧率有影响的，会影响到操作的实时性。

缓存机制

一开始提到的一个问题，iOS只能设置15帧，30帧，这种被60整除，但是安卓则没有这个限制，原因呢？也是和垂直同步有关系的。

iOS：双缓存机制+默认开启垂直同步

安卓：从4.1开始增加垂直同步，另外安卓支持的是三重缓存机制

双缓存机制的意思是显示帧和缓存帧循环交换，这样会有一个问题，双重缓存会导致操作延迟的问题，因为一帧已经在缓存了，当你操作后，如果这一帧被延迟，那操作就会受限。另外，因为是双重缓存，所以帧率就限制在了垂直同步信号的倍数了。

解决这个问题的办法之一是三重缓存，即显示帧后面又两个帧缓存进行循环交替，这样就可以即使的更新引擎渲染的帧，延迟的问题得到很大缓解。这个也是三重缓存的帧率在引擎层面不受限的原因，可以设置合理的帧率。

备注：

1，（转）DirectX 并不原生支持三重缓冲！而是使用了一种叫“预渲染队列“的方式。这种方式与三重缓冲不同的地方在于，它不会丢弃显卡渲染完却未被使用的帧（即过时的帧），而会强制将这些旧帧显示出来，因此会造成更大的操作延迟，甚至比光开垂直同步的延迟还要大。DirectX 的游戏若想使用三重缓冲，需要游戏厂商提供相应的支持。很可惜的是，不少采用 DX API 游戏虽然在画面选项里提供了”三重缓冲“选项，实际上却是使用了“包含 3 个缓存空间的预渲染队列”，这些游戏使用的到底是不是真正的三重缓冲，只有你亲身体验后才能弄明白。
