Verilog实验——八位 数字显示频率计

（一）设计原理：

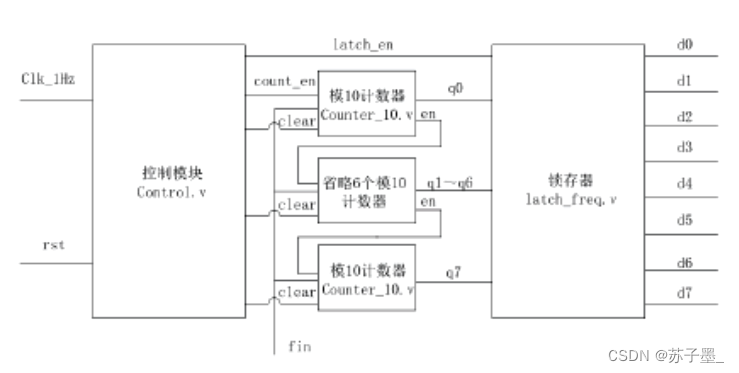

图 1  设计原理图

如上图所示实现频率检测整体思路就是在1HZ的时钟周期内对被检测信号进行计数器计数，计数结果即为其频率。具体需要分为3个模块进行：

第一部分控制模块，即依次进行计数、存储计数结果、以及对之前的计数进行清0操作，本次实验U0模块即实现该功能，引入state对上述三种状态依次输出达到控制的目的，下图即为本模块的时序输出。

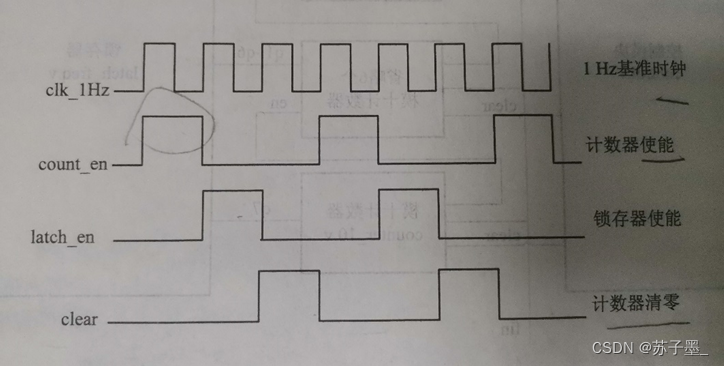

图 2  控制模块时序图

第二个模块为计数器模块，本次实验采用模为10的计数器，进行复用，师兄本实验的U1-U8模块，以输入信号fin为激励信号进行计数，将计数结果存放在q0-q7中，同时兼有rst异步清零以及clear同步清零。

第三个模块为锁存器结构，当锁存器使能时，计数结果从第二个模块传输到锁存器中，同时兼有锁存功能以及异步清零功能，最后结结果通过d0-d7输出出来。

仿真实现原理：首先利用rst复位信号对程序进行复位，使得程序正常工作，其次使用always＋延迟参数 书写标准时钟clk_1HZ 以及输入激励信号fin。

（二）设计方案

module test(clk_1HZ,fin,rst,d0,d1,d2,d3,d4,d5,d6,d7);

input clk_1HZ,fin,rst;

output [3:0]d0,d1,d2,d3,d4,d5,d6,d7;

wire [3:0] q0,q1,q2,q3,q4,q5,q6,q7;

wire count_en,latch_en,clear;

control U0(clk_1HZ,rst,count_en,latch_en,clear);

counter_10 U1(count_en,clear,rst,fin,dout0,q0);

counter_10 U2(dout0,clear,rst,fin,dout1,q1);

counter_10 U3(dout1,clear,rst,fin,dout2,q2);

counter_10 U4(dout2,clear,rst,fin,dout3,q3);

counter_10 U5(dout3,clear,rst,fin,dout4,q4);

counter_10 U6(dout4,clear,rst,fin,dout5,q5);

counter_10 U7(dout5,clear,rst,fin,dout6,q6);

counter_10 U8(dout6,clear,rst,fin,dout7,q7);

latch U9(clk_1HZ,latch_en,rst,q0,q1,q2,q3,q4,q5,q6,q7,d0,d1,d2,d3,d4,d5,d6,d7);

endmodule



module control(clk_1HZ,rst,count_en,latch_en,clear);

input clk_1HZ,rst;

output count_en,latch_en,clear;

reg count_en,latch_en,clear;

reg [1:0]state;

always@(posedge clk_1HZ or negedge rst)

if(!rst)

    begin

       state<=2'd0;

       count_en<=1'b0;

       latch_en<=1'b0;

       clear<=1'b0;

    end

else

    begin

       case(state)

       2'd0:

           begin

              state<=2'd1;

              count_en<=1'b1;

              latch_en<=1'b0;

              clear<=1'b0;

           end

       2'd1:

           begin

              state<=2'd2;

              count_en<=1'b0;

              latch_en<=1'b1;

              clear<=1'b0;

           end

       2'd2:

           begin

              state<=2'd0;

              count_en<=1'b0;

              latch_en<=1'b0;

              clear<=1'b1;

           end

       default:

           begin

              state<=2'd0;

              count_en<=1'b0;

              latch_en<=1'b0;

              clear<=1'b0;

           end

       endcase

    end

endmodule



module counter_10(din,clear,rst,fin,dout,q);

input din,rst,fin,clear;

output dout;

output [3:0]q;

reg dout;

reg [3:0]q;

always@(posedge fin or negedge rst)

if(!rst)

    begin

       dout<=1'b0;

       q<=4'b0;

    end

else if(din)

    begin

       if(q==4'b1001)

           begin

              q<=4'b0;

              dout<=1'b1;

           end

           else

           begin

              q<=q+1'b1;

              dout<=1'b0;

           end

end

else if(clear)

    begin

       q<=4'b0;

       dout=1'b0;

    end

else

    begin

       q<=q;

       dout=1'b0;

end

endmodule



module latch(clk_1HZ,latch_en,rst,q0,q1,q2,q3,q4,q5,q6,q7,d0,d1,d2,d3,d4,d5,d6,d7);

input clk_1HZ,latch_en,rst;

input[3:0]q0,q1,q2,q3,q4,q5,q6,q7;

output [3:0]d0,d1,d2,d3,d4,d5,d6,d7;

reg [3:0]d0,d1,d2,d3,d4,d5,d6,d7;

always@(posedge clk_1HZ or negedge rst)

if(!rst)

    begin

       d0<=4'b0;

       d1<=4'b0;

       d2<=4'b0;

       d3<=4'b0;

       d4<=4'b0;

       d5<=4'b0;

       d6<=4'b0;

       d7<=4'b0;

    end

else if(latch_en)

    begin

       d0<=q0;

       d1<=q1;

       d2<=q2;

       d3<=q3;

       d4<=q4;

       d5<=q5;

       d6<=q6;

       d7<=q7;

    end

else

        begin

       d0<=d0;

       d1<=d1;

       d2<=d2;

       d3<=d3;

       d4<=d4;

       d5<=d5;

       d6<=d6;

       d7<=d7;

    end

Endmodule

 （三）仿真测试

`timescale 1ns/1ps

module test_tb;

reg clk_1HZ;

reg fin,rst;

wire[3:0] d0,d1,d2,d3,d4,d5,d6,d7;

test U11(clk_1HZ,fin,rst,d0,d1,d2,d3,d4,d5,d6,d7);

  initial

    begin

      rst =1'b0;

fin = 1'b0;

clk_1HZ = 1'b0;

      #5 rst = 1'b1;

         #5 rst = 1’b0;

#5 rst = 1’b1;

    end

    always  #5000_0000 fin = ~fin;   //10HZ

    always  #50000_0000 clk_1HZ = ~clk_1HZ;  //1HZ

endmodule

（四）结果分析

①根据仿真测试程序，输入的激励信号fin为10HZ信号，如下图仿真程序所示可以看出d1为1即表示，该仿真程序测试出的激励信号频率为10HZ。

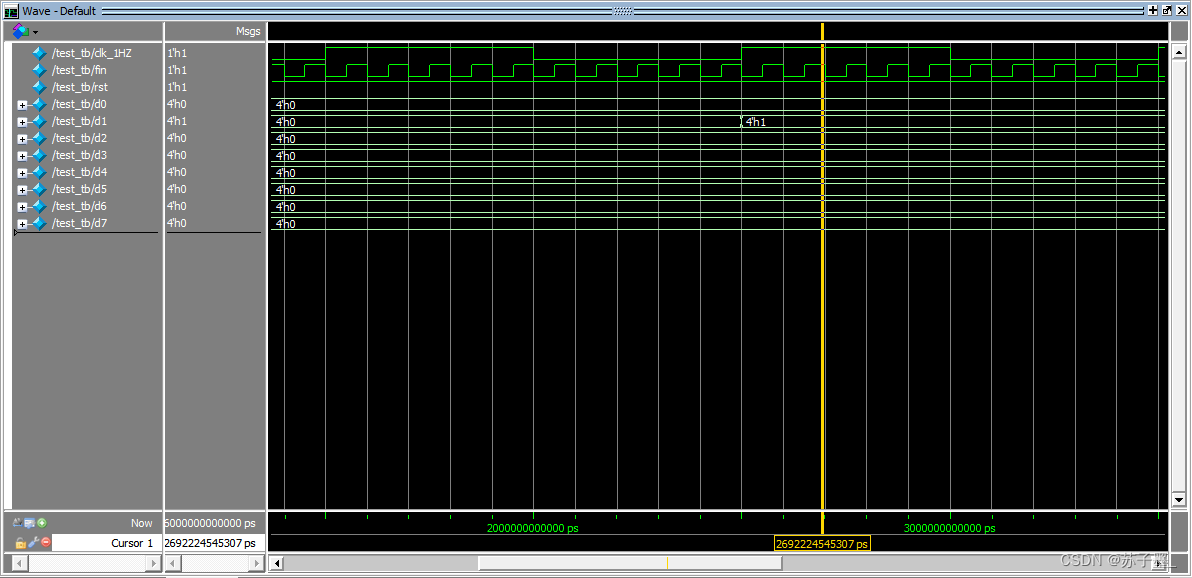

图 3  10HZ输入仿真图

 ②对仿真测试语句进行修改 always  #500_0000 fin = ~fin;   //100HZ

得到输入激励信号为100HZ，同理可以从仿真图中看出d2为1即表示，该仿真程序测试出的激励信号频率为100HZ。由此可以外推出本次实验设计程序理论上可以实现对10HZ-10MHZ的方波信号的频率进行检测并通过8位数字进行对外显示。

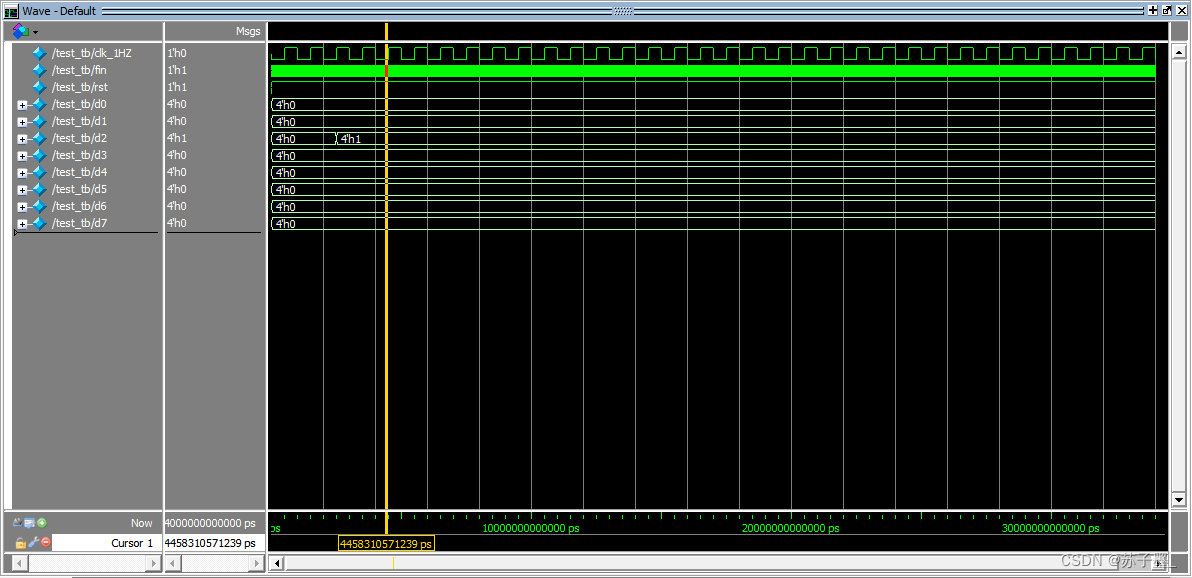

图 4  100HZ输入仿真图
