标题： PADS Logic 视图操作

在进行原理图设计时，经常需要对视图进行缩小放大等操作。PADS Logic的【设置】菜单提供了可以用于视图操作的基本命令，可以使用这些命令来进行缩放等操作，也可以使用鼠标进行相应的操作。如图1-1，视图操作菜单栏。

一)使用视图菜单命令

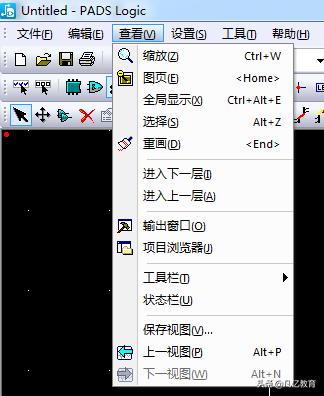

图1-1 视图菜单栏

(1) 执行菜单命令【查看】-【缩放】后，光标会变成缩放的指针，然后可以在原理图页上单击鼠标左键和右键进行放大和缩小的操作；也可以直接在工具栏菜单中选择

图标来进行此命令。

(2) 执行菜单命令【查看】-【图页】后，视图可以显示为整个原理图，也可以直接在工具栏菜单中选择

图标来进行此命令。

(3) 执行菜单命令【查看】-【全局显示】后，视图只显示原理图图纸区域。这个和上一个操作稍有些区别。

(4) 执行菜单命令【查看】-【选择】后，视图上会显示在原理图中所选中的对象。

(5) 执行菜单命令【查看】-【重画】后，可以对当前的设计的原理图进行重绘操作，可以直接在工具栏菜单中选择

图标来进行此命令。

2.3.2 使用鼠标指令

PADS Logic也可以直接使用鼠标灵活方便的进行视图操作。

(1) 鼠标中键： (2)鼠标左键：

1) 按住中键拖动：放大、缩小 1)单击：选取对象

2) Ctrl+滚轮：放大、缩小 2)Ctrl+单击：加选/取消加选

3) 滑动滚轮：画面上下移动 3)双击：进入对象的属性

4) Shift+滚轮：画面左右移动 4)按住左键拖动：框选对象

(3) 鼠标右键：

1) 单击：右键菜单
