Allegro导出STP文件

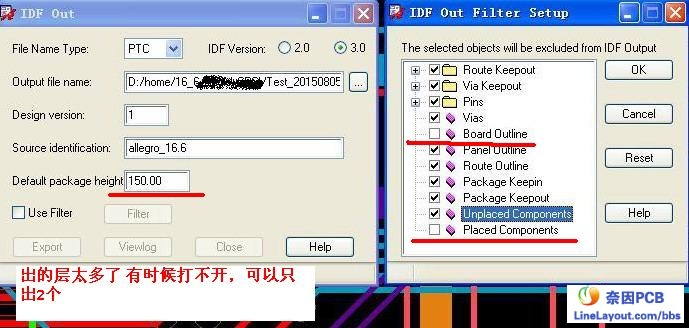

1.export--idf--选ptc，默认高度设置150mil

 2.勾选Filter选项卡下的内容，(注意：打钩的是不被导出的层) 后点击OK

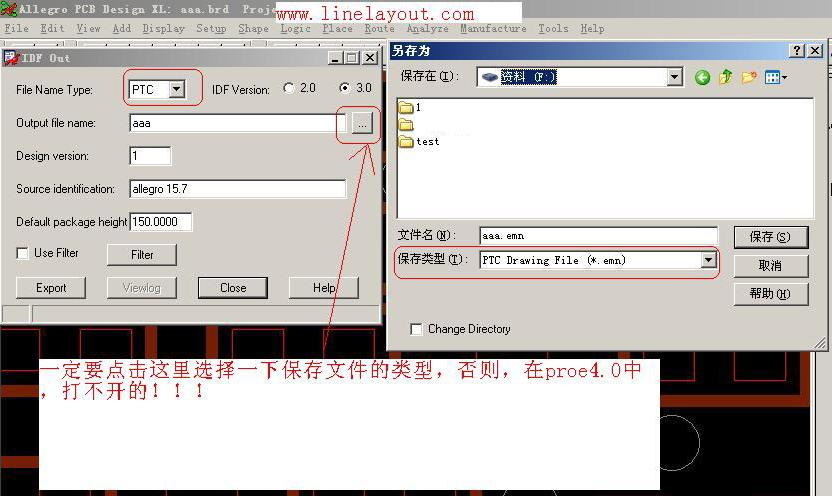

IDF文件中包含.emn和.emp两个文件：

1.emn文件包含PCB外形、厚度、钻孔、器件放置等信息。

2.emp文件包含器件的外形、高度等信息。

 有2个要注意：
1，封闭的board outline，而且只有一条线，有时从dxf导入会有几条线重叠；
2，孔不能在board outline外面，破板也不可
