33-cadence17.4 allegro输出step文件

cadence17.4 allegro输出step文件

在多数情况下，PCB制版前需要给结构工程师确认干涉情况，从而避免问题
那么如何输出STEP文件呢
首先你要确保你设计pcb上的所有元件的高度信息正确且存在，最好是有实物的3D封装，这样最能体现结构细节。
你可以通过allegro自带的3D模型显示来查看

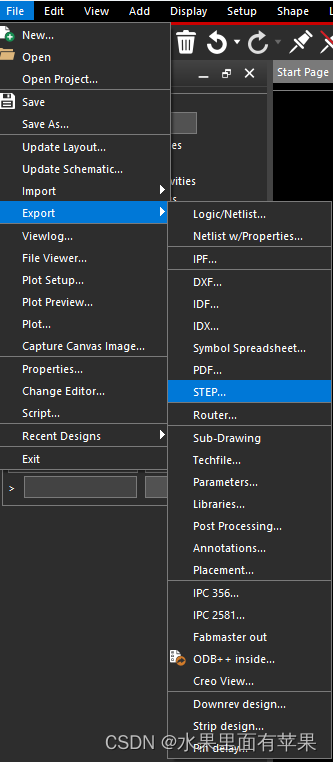

输出SETP的操作还是比较简单的。如下图。

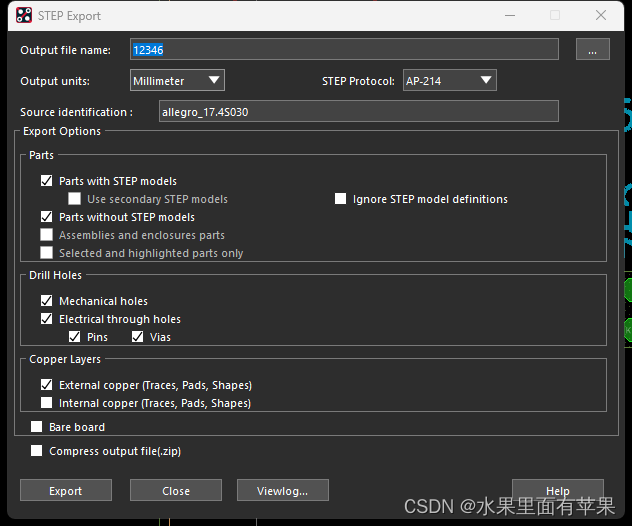

关于输出参数信息的介绍

一般默认即可
输入导出的名称，单位
可以选择输出钻孔
可以选择输出内层铜皮和外层铜皮
或者只输出裸板
可以打压缩包输出
导出时有一点需要注意就是你的板厚，实在图层管理界面设置板厚，否则你的电路板不是实际你设计的尺寸，结构工程师干涉检查时就会有误。
