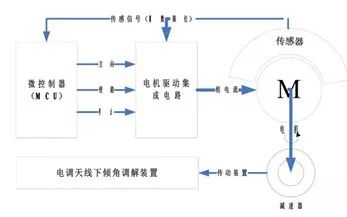

5G基站天线电机也称为天线天馈电调齿轮箱传动电机，主要传动结构由驱动电机(马达、步进电机、直流电机等)、天馈电调齿轮箱组装而成齿轮调节装置；5G基站天线电机采用定制技术参数开发而成，例如输出功率、额定电压、直径规格、齿轮箱减速比、输出扭矩、输出转速、传动噪音等技术参数是定制开发而成的。

5G基站天线电机产品技术参数：

尺寸规格系列：3.4mm、4mm、6mm、8mm、10mm、12mm、16mm、18mm、20mm、22mm、24mm、28mm、32mm、38mm；

材质系列：塑胶、金属

输出力矩范围：1gf-cm至50kg-cm；

减速比范围：5-1500；

输出转速范围：5-2000rpm；

适用电机：步进电机、直流电机、空心杯电机、电动马达

输出轴：金属输出轴

齿轮箱类型：行星齿轮箱、圆柱齿轮箱、斜齿轮箱、平行齿轮箱

对应的微步进电动机驱动器：

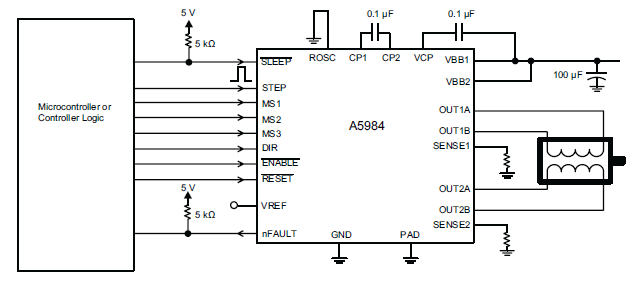

A5984 是一款带内置转换器的完整微步进电动机驱动器。其设计用于在全步到 1/32 模式中操作双极步进电机。步进模式可以通过 MSx 逻辑输入进行选择。输出驱动能力可以达到 40 V 和 ±2 A。

A5984 采用了专利自适应百分比快速衰减 (APFD) 算法来优化广泛步进速度和步进电机特征范围内的电流波形。APFD 可以在 PWM 循环中即时调节快速衰变量，从而可以将各种工作条件下的电流波动保持在较低的水平。这种自适应功能可以改善系统性能，从而降低电机可闻噪声，减少振动并提高步进准确性。

转换器是 A5984 轻松实施的关键。向步进输入驱动器输入一个脉冲就可以驱动电动机步进一微步。无相序表、高频控制线或复杂程序接口。A5984 接口可以完美匹配复杂微处理器无法应用或过载的应用。

ET 封装在主要输出、感应和电源引脚之间增加了非连接引脚，从而可以满足客户对无烟无火 (NSNF) 设计的要求。因此，即使相邻的引脚之间发生短路，设备仍然不会冒烟或起火。此外，即使当引脚对地短路或开路时，设备也不会冒烟或起火。

提供的内部同步整流控制电路可以改善 PWM 操作过程中的功耗。内部电流保护包括滞后过热关机、欠电压锁定 (UVLO) 及交叉电流保护。无需特殊加电排序。

A5984 提供三种表面安装型封装：两种 QFN 封装 - 4 mm × 4 mm、0.75 mm 名义总高度 ES 封装和 5vmm × 5 mm × 0.90 mm ET 封装。LP 封装为 24 针脚 TSSOP 封装。三种封装都采用裸露焊盘，以增强散热效果，同时采用无铅 (Pb) 封装(后缀 T)，引脚框采用 100% 雾锡电镀。

应用
