射频集成电路设计中所用到的设计工具

毫米波电路通常使用无源器件,这可能是波长的很大一部分, 因此在这些器件中传播的波具有相关的电场和磁场,这些电场和磁场决定了器件的终端负载特性以及对附近部件和元件的耦合效应。 这些特性必须量化,以实现设备建模、布局评估或新的结构设计。 为了获得场分布和相关的散射参数,有必要计算复杂电磁方程的解。 然而,随着仿真软件的使用,这一任务已经大大简化。 目前大部分工程师都能够使用由Ansoft和Agilent提供的EM软件,例如高频仿真软件(HFSS),ADS,Sonnet的微波工作室和AWR的微波工作室等。 通常,不同模拟器是所需的模拟时间和结果的准确性之间的权衡。

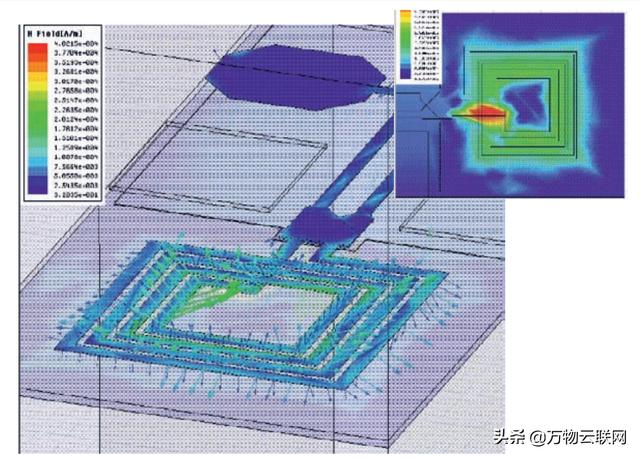

图1、用Ansoft的HFSS三维电磁仿真软件设计的无源结构

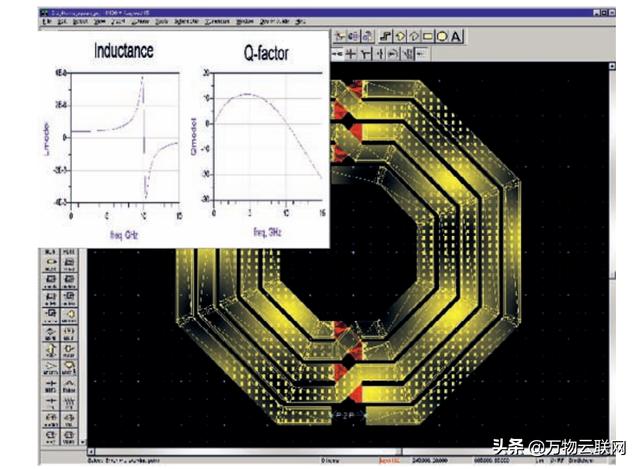

图2、安捷伦(Keysight)的矩量2.5-D仿真模拟软件,用于评估布局
