TVS管和ESD保护二极管都是用于电路保护，但它们在功率、封装和应用场景上有所不同。ESD保护二极管主要针对静电防护，要求低结电容以确保高速信号质量，常用于高速数据传输线路。TVS管则适用于电源输入端的浪涌保护，其结电容较高。两者在保护特性、响应时间和电容值上有明显区别，选择时需根据具体电路需求进行匹配。
TVS管与ESD保护二极管的区别
ESD静电放电(Electro-Static discharge)
TVS瞬变电压抑制二极管(Transient Voltage Suppressors)
TVS管和ESD管的区别是：工作原理是一样的，但功率和封装是不一样的；ESD主要是用来防静电，防静电就要求结电容值低；为什么要求结电容低呢？这是因为高速输入/输出端口要求使用电容小的ESD保护器件，尽量保持信号质量不会下降。选用的器件应当适合高速数据传输线路和无线电频率数据线路，能够经受无数次的ESD瞬变电压。要符合RoHS 和IEC61000-4-2的要求，电容要小，触发电压要低，响应时间要短，这些也是ESD保护器件的重要特性。TVS就做不到这一点，TVS的电容值比较高。

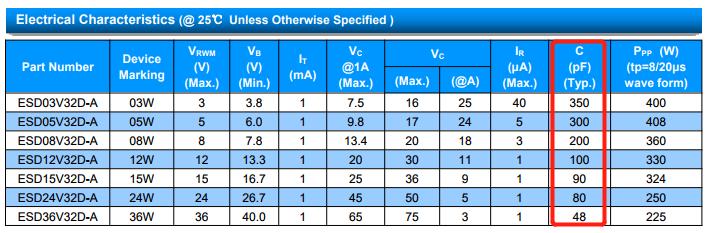

如下图，ESD一般会标出典型的结电容值

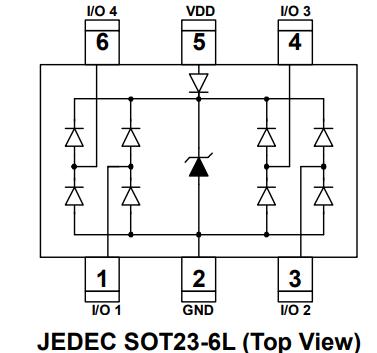

ESD二级管常见封装(SOD323 SOT23、SOT23-6L)
瞬态电压抑制二极管(Transient Voltage Suppressor)简称TVS，是一种二极管形式的高效能保护器件。当TVS 二极管的两极受到反向瞬态高能量冲击时，它能以10的负12次方秒量级的速度，将其两极间的高阻抗变为低阻抗，吸收高达数千瓦的浪涌功率，使两极间的电压箝位于一个预定值，有效地保护电子线路中的精密元器件，免受各种浪涌脉冲的损坏。
静电放电即ESD(Electro-Static discharge)，是指具有不同静电电位的物体互相靠近或直接接触引起的电荷转移。ESD是20世纪中期以来形成的以研究静电的产生、危害及静电防护等的学科，因此，国际上习惯将用于静电防护的器材统称为ESD。
TVS瞬态电压抑制
这里不论TV(瞬态电压)是如何产生的,比如直接或者间接的雷击,静电放电大容量的负载投切等因素导致的浪涌.电压从几伏到几十千伏甚至更高.
ESD静电放电保护 这里的ES主要是三种模型所表述.其中主要应用是HBM 和 MM,简单说,就是人或者设备对器件放电(静电),但是器件不能损坏.典型的HBM CLASS 1C模型规定一个充电1000V-2000V的100pF的电容通过一个1500欧姆的电阻对器件放电.MM模型要比人体模型能量大一些.电容是200pF,电压大概在200V-400V之间,不过没有串联电阻了.典型的人体模型放电,峰值电流小于0.75A,时间150ns典型的机器模型放电,峰值电流小于8A,时间5ns典型的雷击浪涌(电力线入线处使用的TVS)峰值电流3000A,时间20us
ESD和TVS二者原理是一样的,但根据功率和封装来分就不一样.ESD和TVS比较的话,要看用在那些用途上,像ESD主要是用来防静电,防静电就要求电容值低(要求低容的原因前面说过),一般是1至3.5PF之间为最好.而TVS就做不到这一点,TVS的电容值比较高.
通过分别对其进行符合IEC61000-4-2标准的接触放电+/-8KV接触放电,分析捕获的IEC波型可以得知,TVS保护性能强过贴片压
