bigmap 绘制三维地形图_倾斜摄影测量在 1500 地形图测绘中的技术流程

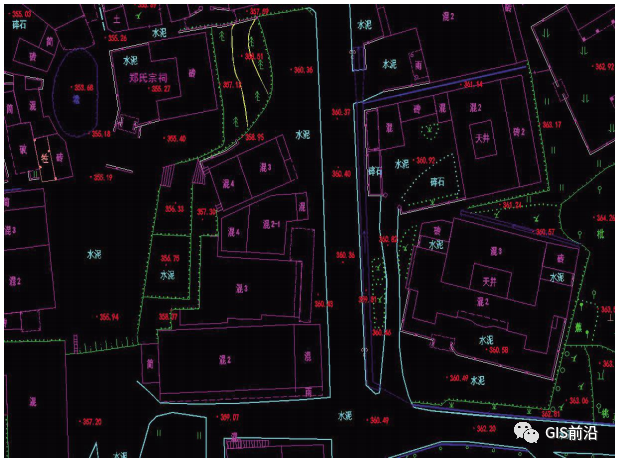

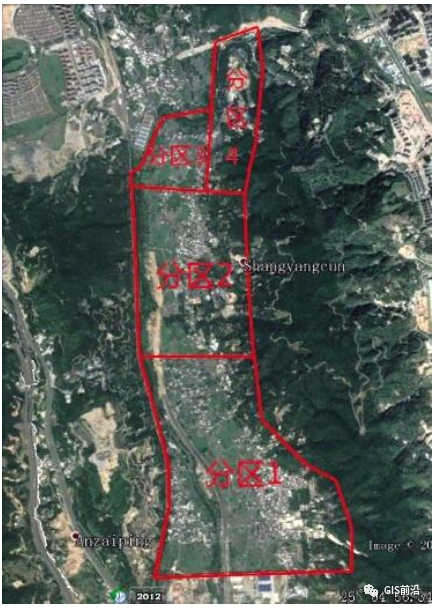

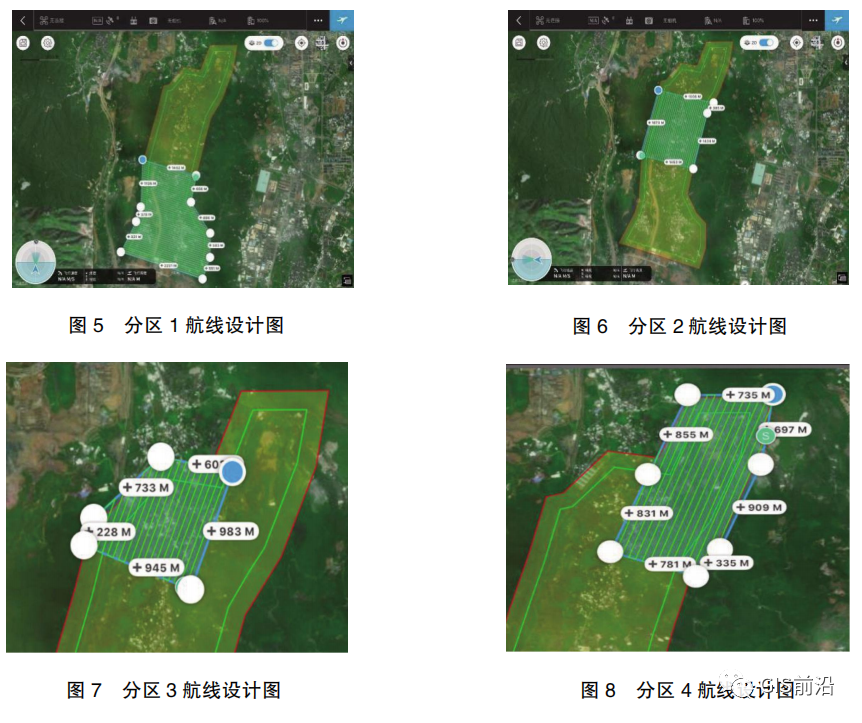

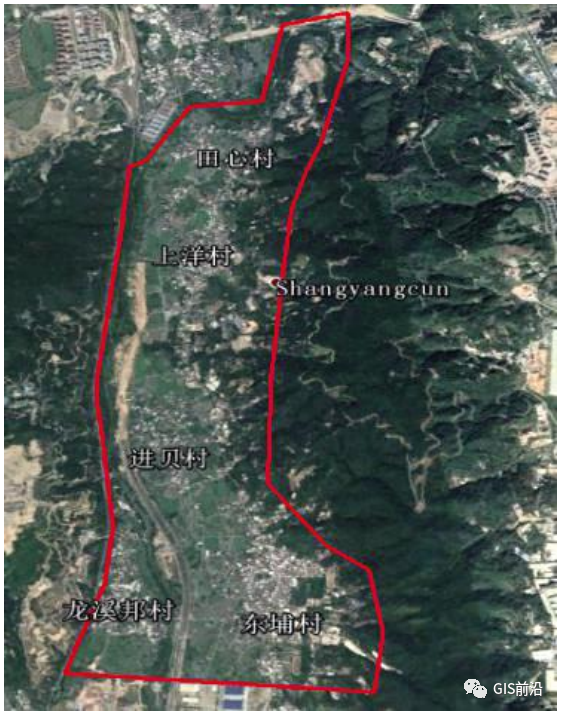

摘要:无人机倾斜摄影测量作为一门新的科学技术,应用于大比例尺地形图测绘中能显著提高工作精度和效率。本文介绍了无人机倾斜摄影测量系统的组成,对仪器设备、自动建模及三维测图软件进行了详细介绍。应用于龙岩市红坊片区1∶500地形图测量项目,根据研究区内地形地貌特点进行摄影分区,设计不同区域内的航线和像片控制点,基于空中三角测量生成三维实景模型。后期处理中采用三维实景模型内业制图、数字线划图调绘与修补测等手段,最终得到全要素1∶500数字线划地形图。研究成果为地形图测量提供了快速有效的技术支持。

关键词:无人机;倾斜摄影;测量;航线;真三维场景模型;地形图

作者简介:戴金荣(1983—),男,测绘工程师。研究方向:无人机测绘及工程测量。

引言

无人机倾斜摄影测量作为一门新科学技术,在城市规划、日照分析、地质沉陷监测、精准测量等领域得到广泛应用。无人机倾斜摄影测量具有操作简单、节约人工、精度高等优点,目前具有极广的市场应用价值。

01 无人机倾斜摄影系统

无人机倾斜摄影系统中,无人机型号为大疆经纬600Pro无人机,搭载的倾斜摄影相机品牌为双鱼,适用于大面积块状、带状等测量区域。该系统除了无人机和搭载相机外,还有成熟的控制模块。该系统成本较低、操作难度低、精准度和影像分辨率高,在倾斜摄影测量与快速三维建模中具有显著的优势。

1.1飞行平台及倾斜摄影平台

无人机倾斜摄影系统多用于低空摄影测量,可实现厘米级导航定位和高清成像,同时具有便于外出携带的特点。无人机倾斜三维摄影平台,适用于无人机进行地形图测量工作,影像分辨率最高可达1.5cm。

1.2自动建模软件

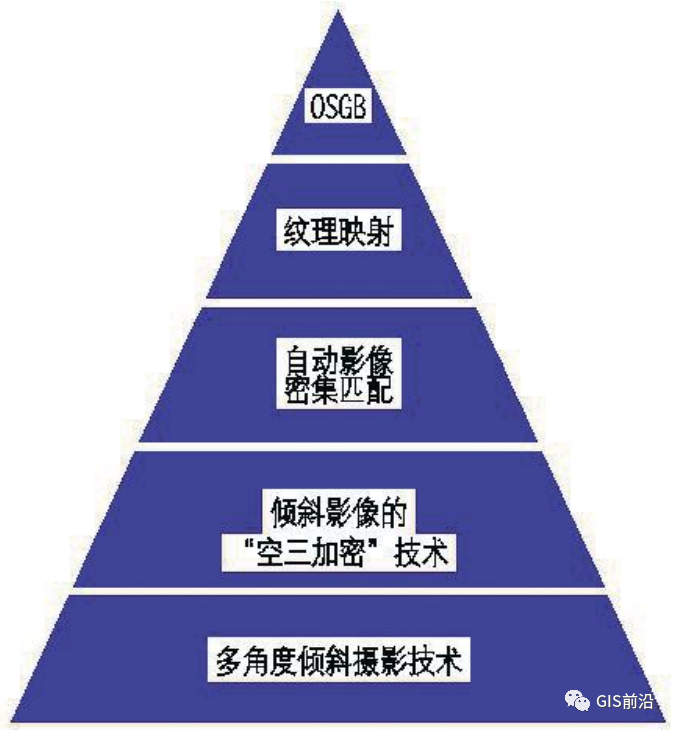

三维建模软件采用的是ContextCaptureMaster自动建模系统,该系统是一种快速三维场景运算软件,整个过程只需简单的人工干预,人工给予一定数量的控制点,
