晚上我们走进黑暗的楼道总是会把灯“喊亮”。可能大家都注意到了：楼梯间常常安装有这样一盏灯，白天它不会亮，晚上有人过来发出声音灯才会亮，这样的好处是既能满足人们上下楼的照明，又能尽量地节约用电。你知道是如何实现的吗？

 楼梯灯----声、光控开关

声、光控开关：可以看作分别被声音和光照控制的两个开关。从声、光控开关的结构上分析，开关面板表面装有光敏二极管，内部装有柱极体话筒。只有当天色变暗到一定程度，光敏二极管感应后会在电子线路板上产生一个脉冲电流，使光敏二极管所控电路处在连通(闭合)状态；在楼梯口等处只要有响声出现，柱极体话筒就会同样产生脉冲电流，这时声音所控电路就会处于连通(闭合)状态。

从实际上来看，只有两个条件同时具备灯才会亮，那么声控、光控这两个开关是什么连接方式---并联还是串联的呢？

话不多说，观察下面的两个动画，比较一下，您认为应该选哪种方式连接呢？

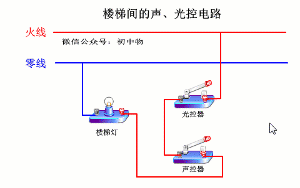

图 A：两个开关同时闭合灯才会亮

注意：比较上下两图中灯分别在什么情况下会亮

图 B：两个开关闭合任意一个灯都会亮

通过对上面两个动画的比较，很容易看得出来，光控器与声控器应该串联才能达到效果。

 楼梯灯----单刀双掷开关

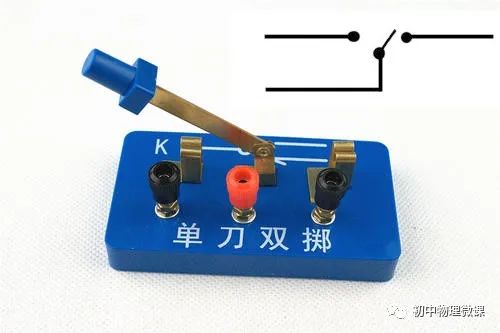

现在这个问题实现起来就是这么容易，但在二十年前，半导体材料还没有现在应用这么广泛，要想实现这样的效果，开关就需要人工来控制。然而，开关怎么安装呢？大家试想一下：如果开关安在楼下，楼上的人不方便控制；开关安在楼上，楼下的人不方便；如果楼上楼下都安上开关，无论两个开关并联还是串联都是无法方便控制灯的亮与灭。这样我们就要用到一种“单刀双掷”开关，如下图：

这种开关的特点是电流通过中间的红接线柱可以分别选择接通左边的黑接线柱或者右边的黑接线柱 。

下面看一下它接到楼道灯上的效果：

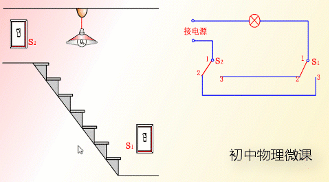

图 C  单刀双掷开关的应用效果

两个单刀双掷开关配合起来，这样，人们无论是在楼上还是在楼下都可以随意地控制楼梯灯的亮和灭了。

聪明的你看懂了吗？这样安装起来虽然是麻烦些，但使用起来是不是也很方便呀！不过，这种方法现在很难见到了，科学的发展还是不断在提高着人们的生活水平的。希望大家学习更多的知识，发明更多、更好用的东西来！
