引言

德国西门子(SIEMENS)公司生产的可编程序控制器在我国的应用也相当广泛，在冶金、化工、印刷生产线等领域都有应用。西门子(SIEMENS)公司的PLC产品包括LOGO、S7-200、S7-1200、S7-300、S7-400、S7-1500等。 西门子S7系列PLC体积小、速度快、标准化，具有网络通信能力，功能更强，可靠性高。S7系列PLC产品可分为微型PLC(如S7-200)，小规模性能要求的PLC(如S7-300)和中、高性能要求的PLC(如S7-400)等。

西门子PLC型号繁多，各系列和元器件都有自己的命名规则，如何快速选择CPU模块？

---

一、CPU型号后字母含义CPU1500X-X DP/PN (ODK/MFP)

SIMATIC S7-1500 是一种模块化控制系统，广泛应用于离散自动化领域中的各种自动化

应用。SIMATIC S7-1500 采用模块化与无风扇设计，很容易实现分布式结构，而且操作方便，已成为各种自动化任务既经济又方便的解决方案。

1、CPU1500X中 X的含义

概述：C-紧凑型，F-安全型，T-运动型，S7-1500无字母标准型。

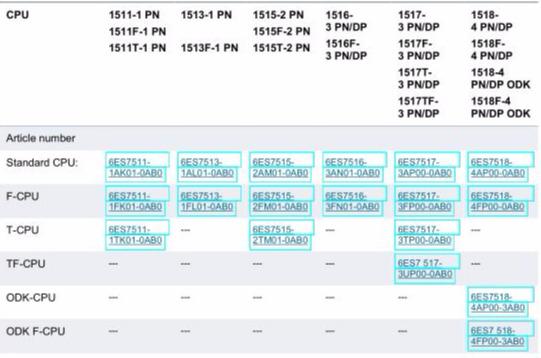

常见CPU型号

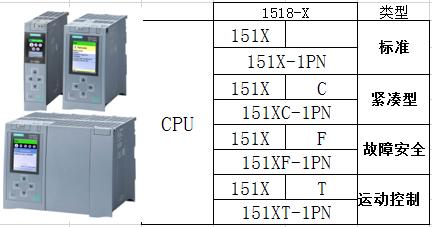

型号定义

2、CPU1500-XDP/PN中 X的含义

概述：2DP/PN表示有1个DP口，1个PN口

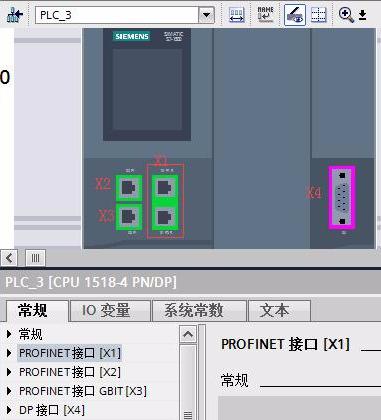

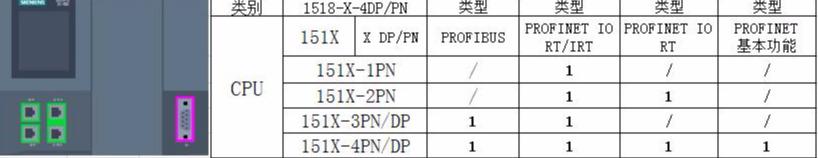

PN/DP定义

3DP/PN 表示有1个DP口，2个PN口

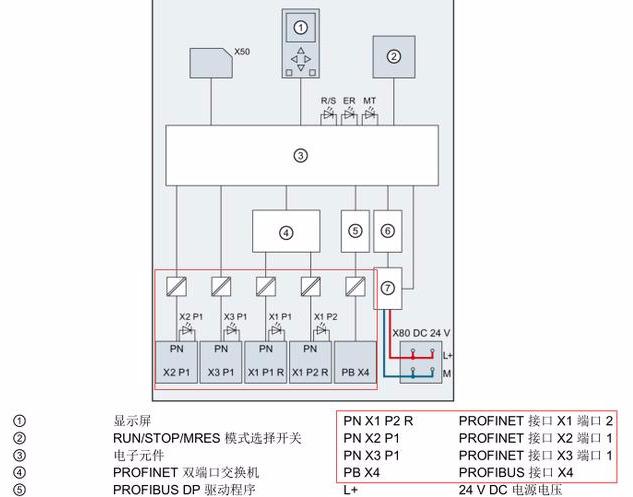

DP/PN简介

3、CPU1500-XDP/PN(ODK/MFP)中的含义

CPU 1518- - 4 PN/DP ODK

CPU 1518-4 PN/DP ODK 支持 C/C++ 语言编写的程序块。可通过“开放式开发工具包ODK 1500S”进行块编程。可使用 ODK 在现代编程环境中通过高级编程语言(例如，基于对象的编程语言)实现各种机制。因此，可降低功能实现的复杂性并能缩短所需的时间。通过 ODK 生成的块在CPU 执行周期中可同步运行。现有的 C/C++ 算法可重复使用。要应用现有的专有知识，可通过开放式开发工具包将现有的 C/C++ 代码集成到 CPU 的运行系统环境中。C/C++ 源代码通过 ODK 集成后，可立即在 CPU 上同步运行。

CPU仿真图

二、CPU 1500常见的拓扑应用

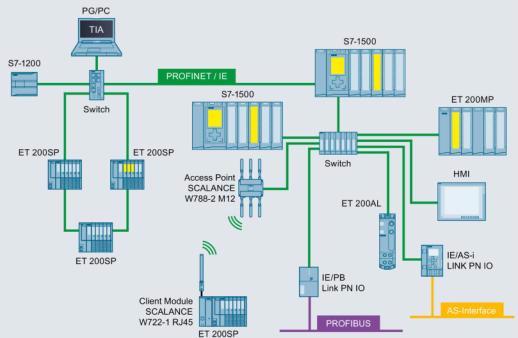

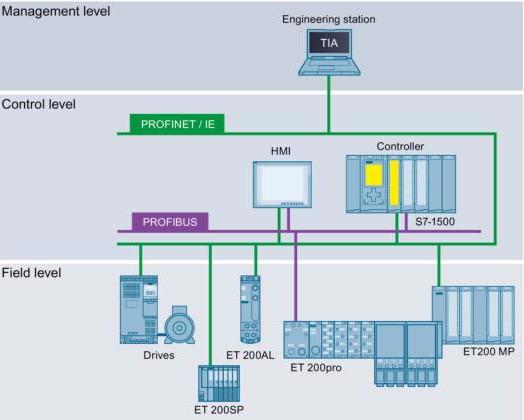

拓扑图

一个标准系统构建一般分为：管理层、控制层、现场层。

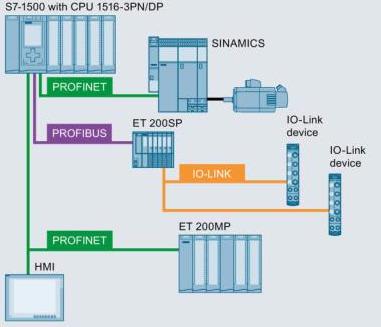

1.标准系统搭建

标准系统

2.大系统安全型&WLAN

大系统

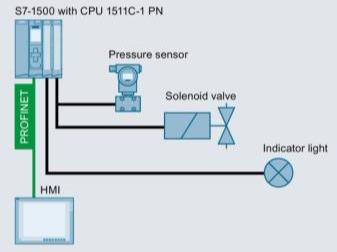

3.单独子系统构建

单独系统

---

三、安装尺寸简介

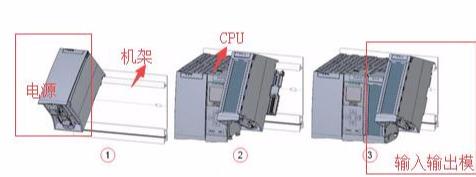

PLC CPU安装一般有安装手册，安装顺序：机架 CPU 电源 输入输出模块其他模块等。

PLC安装示意图

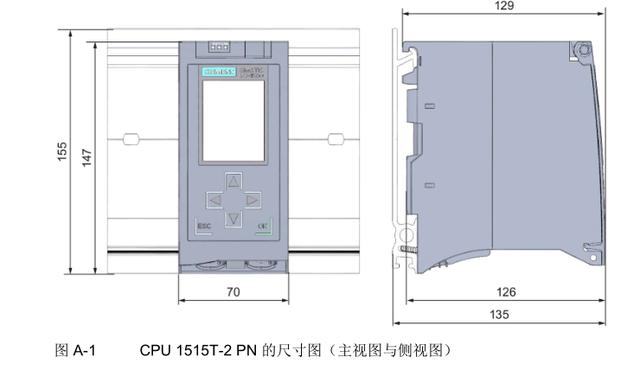

CPU 尺寸

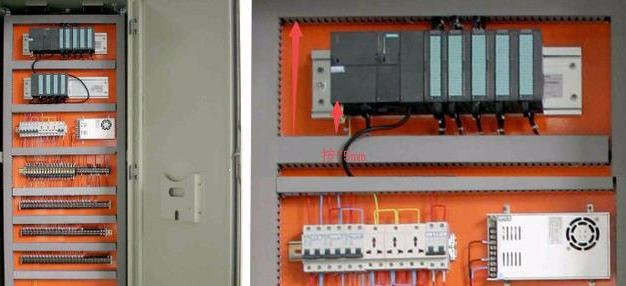

PLC安装一般还有一个柜内间距要求：方便接线和散热。

安装间距

一般安装间距：75mm，但是不同CPU类型可能会有差异，详询技术手册！

https://www.ad.siemens.com.cn/productportal/Prods/S7-1500/S7-1500Selection.aspx

【总结】 pn指Profinet总线，dp指Profibus dp，即此CPU支持上述两种协议并具有配备了上述两个接口。
