前几天捡了个开关电源回来，用万用表对几组输出进行了测量，能正常输出电压，是个没坏的电源，下面我们来看看这个电源结构吧。

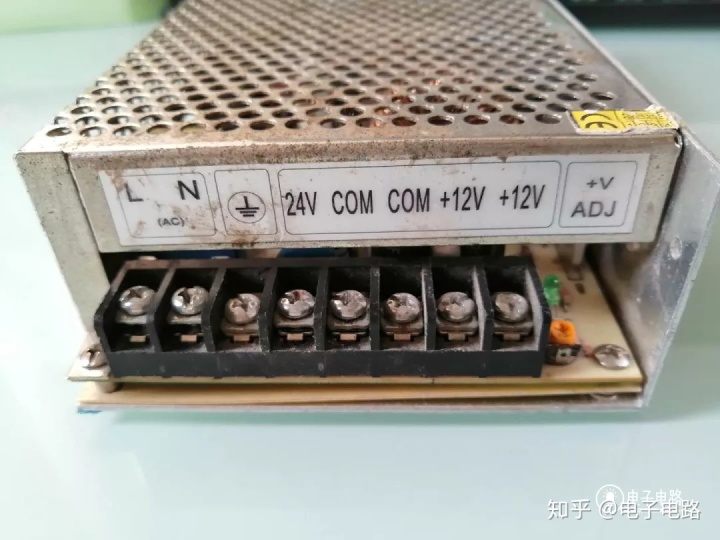

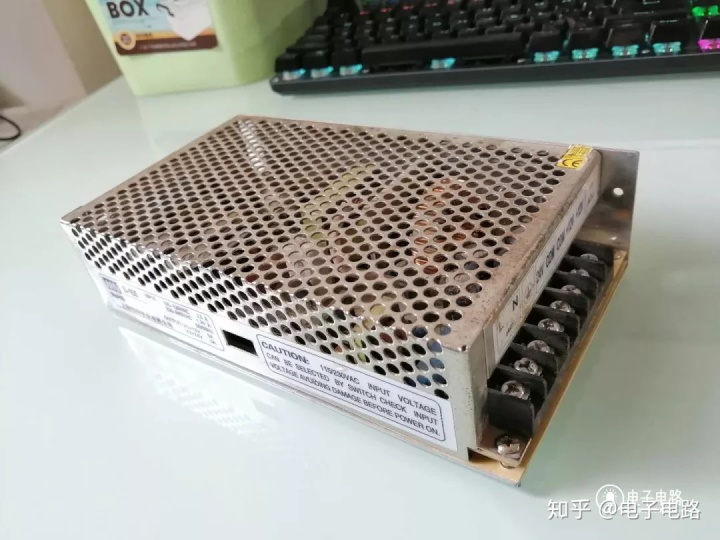

电压输入输出是通过下面这些接线柱，输出电压有直流24V和12V，最右边的+V ADJ 橙色的电位器是可以对输出电压值进行微调的。

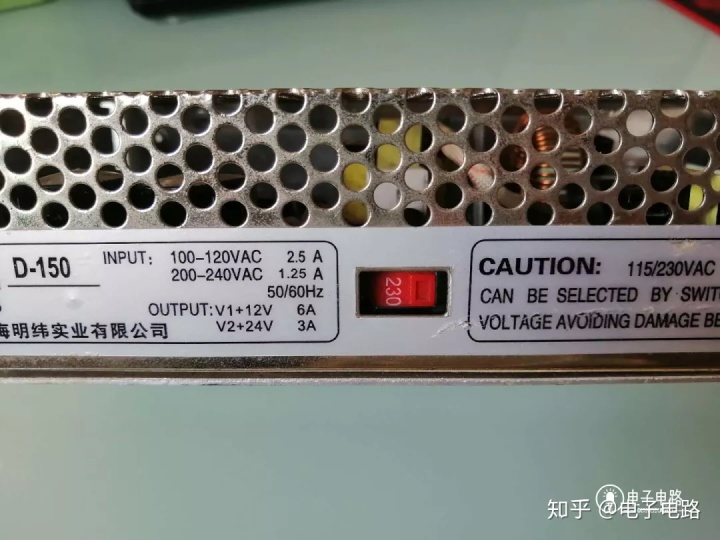

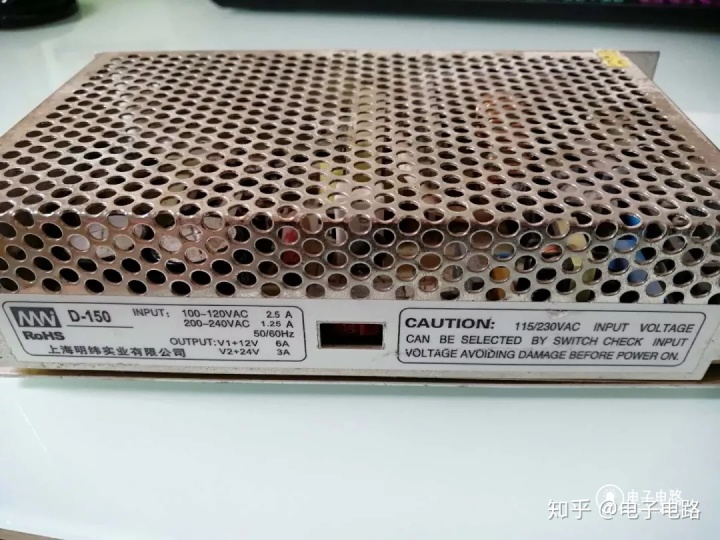

这个开关电源的输入电压范围是100~240V，直流12V电压输出时最大输出电流可达6A，24V输出时最大电流可达3A。
红色的是个切换开关，在国内电网使用时选择230档，在国外有些110V电网下选择115档。这...为嘛不搞成自动切换呢？

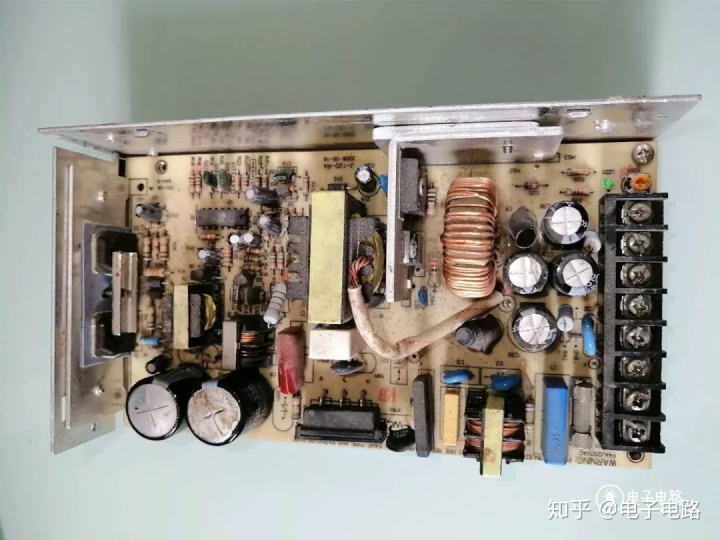

拆开网状的外壳后，映入眼帘的是下图这灰头土脸PCB。

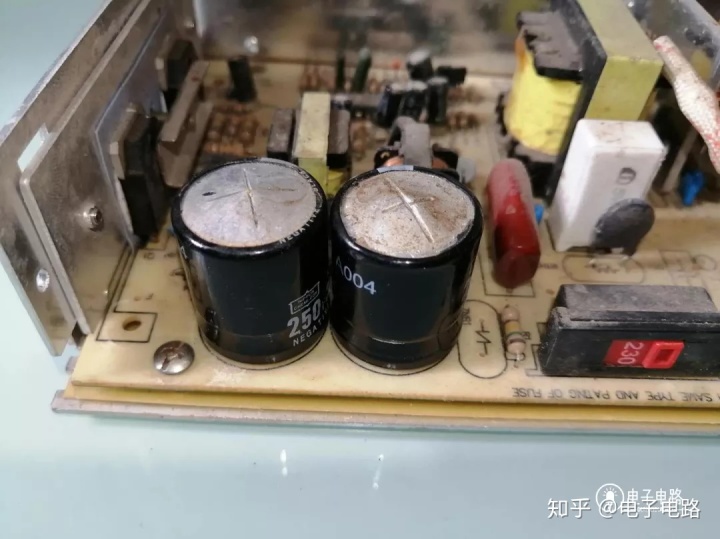

怀孕了的330μF电解电容在PCB上尤其显眼，感觉内部的电解液就要破壳而出了。

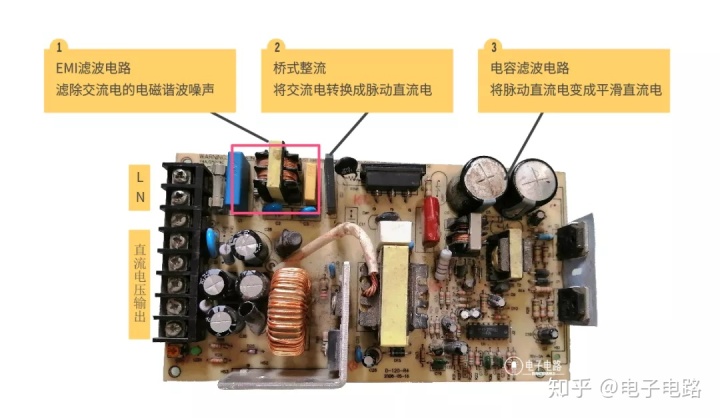

电路的结构大概如下图所示，交流电输入后是先经过保险管，在经过EMI滤波电路，从而滤除市电的电磁噪声，然后进行整流滤波。
开关管用的是两只三极管j13009，两只三极管组成开关电路，PWM电路输出高频脉冲到激励变压器，激励变压器将激励脉冲送达开关管。

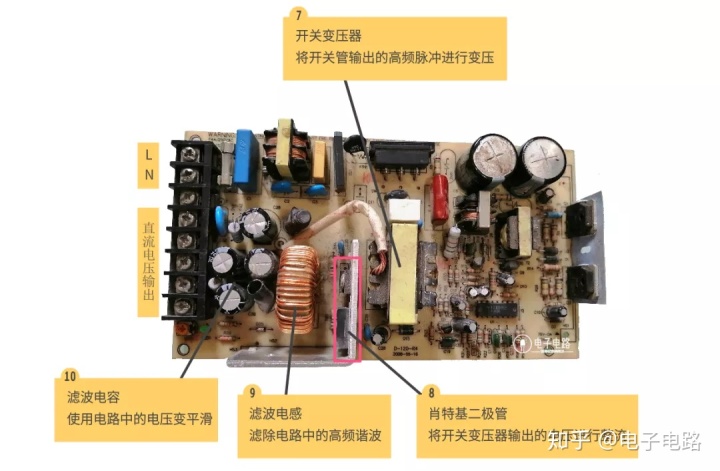

开关变压器可以将开关管输出的高频脉冲进行将降压，降压后进行整流滤波，就得到低压直流电了。

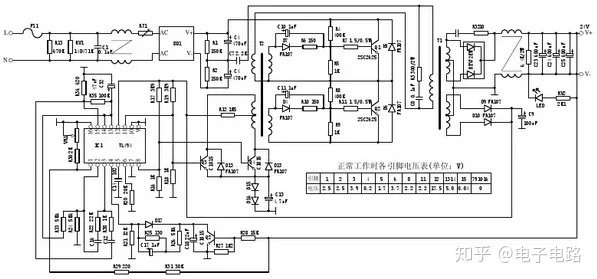

原理大概就这样吧，上图的开关电源的电路图没找到，所以就没放上来了。大家也可以参与下图的电路图。
▲ 注：此图并非本文所拆开关电源的实际电路图
哪位朋友有类似这种开关电源电路图的，欢迎在后台发送上来分享给更多的朋友学习哦。
