⭐️ 前言

在人工智能和机器学习的世界里，自组织映射（Self-Organizing Map，简称SOM）算法以其独特的自组织特性和强大的可视化能力，成为了一个备受关注的热点。今天，就让我们一起简单探索这一算法的奥秘，了解其背后的原理、优势以及应用场景。

在这里插入图片描述

⭐️ 自组织映射算法简介

自组织映射算法，是由芬兰学者Teuvo Kohonen于1982年提出的一种基于无监督学习的神经网络算法。其核心思想是通过模拟人脑神经系统的自组织过程，对输入的高维数据进行聚类分析，并映射到一个低维的网格结构上。这一过程不仅保留了原始数据的拓扑结构，还使得数据间的相似性和差异性得以直观展现。

⭐️ 算法原理

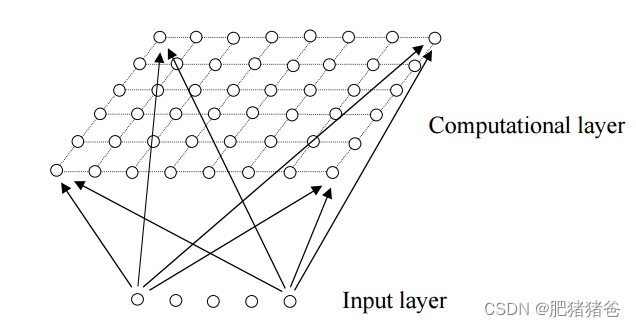

SOM算法的实现主要依赖于两个核心机制：竞争学习和合作调整。

竞争学习： 在SOM网络中，每个神经元都对应一个权值向量。当一个新的输入样本进入时，算法会计算该样本与所有神经元权值向量之间的距离，并找出距离最小的神经元作为获胜神经元（Best Matching Unit，BMU）。
合作调整： 一旦确定了获胜神经元，SOM算法会利用邻域函数（neighborhood function）对BMU及其邻近神经元的权值进行更新。更新程度取决于神经元与BMU的距离以及预先设定的学习速率。通过这种方式，算法使得权值向量逐步逼近输入数据的空间分布。

在这里插入图片描述

⭐️ 算法优势

自适应性： SOM算法属于无监督学习，无需事先知道数据的类别标签。它能够在没有人工干预的情况下，自动对数据进行聚类分析。
拓扑保形特性： 通过神经元之间的竞争和合作调整，SOM算法能够保持原始高维数据空间的拓扑结构，将其映射到低维的二维或一维网格上。这使得复杂的数据分布得以直观展现，并揭示潜在的内在规律。
可视化能力： 由于SOM算法将高维数据映射到低维空间，我们可以轻松地通过图形化界面展示数据的聚类结果和分布情况。这对于数据分析和可视化具有重要意义。

关于SOM的原理，网络资料很多，这里就不再赘述。下面是本文案例。

⭐️ 案例

本文案例分别对于二维数据和三维数据进行SOM聚类。

from minisom import MiniSom
from sklearn.datasets import make_blobs
import matplotlib.pyplot as plt

# 设置matplotlib参数以使用中文
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False

# 获取网格坐标
def get_grid(m, n):
    grid = []
    for i in range(m):
        for j in range(n):
            grid.append((i, j))
    return grid

# 假设有4个聚类中心
n_centers = 4
# 假设有4个聚类中心，四个类别可视化是所以应的颜色
colors = ['r', 'g', 'c', 'y']
# SOM网格的大小（这里使用2x2的网格）, 网格节点数与类别数尽量相同，不然会聚类不准
som_size = (2, 2)
# 网格坐标
grids = get_grid(2, 2)

def demo_som(n_f: int):
    # 生成数据，数据集有4个聚类中心
    X, _ = make_blobs(n_samples=300, centers=n_centers, n_features=n_f, random_state=42)
    # 输入数据的维度
    input_len = X.shape[1]
    # 创建SOM模型
    som = MiniSom(som_size[0], som_size[1], input_len, sigma=1.0, learning_rate=0.5)
    # 训练SOM模型
    som.train_random(X, 1000, verbose=True)
    # 为每个数据点找到最佳匹配单元（BMU）
    winners = [som.winner(d) for d in X]
    # 可视化二维数据集
    if input_len == 2:
        fig, ax = plt.subplots()
        # 绘制SOM权重，每个权重代表一个聚类中心
        for w in som.get_weights():
            ax.plot(w[:, 0], w[:, 1], 'o', color='black')
        # 绘制数据点及其类别
        for (w, c) in zip(winners, X):
            ax.scatter(c[0], c[1], color=colors[grids.index((w[0], w[1]))], marker='o')
        plt.title('SOM聚类结果，黑色代表聚类中心')
        # plt.show()
        plt.savefig('2d_som_cluster.png', dpi=800)

    # 可视化三维数据集
    if input_len == 3:
        fig = plt.figure(figsize=(10, 8))
        ax = fig.add_subplot(111, projection='3d')
        # 绘制SOM权重，每个权重代表一个聚类中心
        for w in som.get_weights():
            ax.scatter(w[:, 0], w[:, 1], w[:, 2], color='black', marker='*', s=80)
        # 绘制数据点及其类别
        for (w, c) in zip(winners, X):
            ax.scatter(c[0], c[1], c[2], color=colors[grids.index((w[0], w[1]))], marker='o', alpha=0.5)
        plt.title('SOM聚类结果，黑色星星代表聚类中心')
        # 使用plt.show()可以对场景进行三维旋转
        # plt.show()
        plt.savefig('3d_som_cluster.png', dpi=800)

# 输入数据维度是2维的情况
demo_som(2)
# 输入数据维度是3维的情况
demo_som(3)

输出结果如下

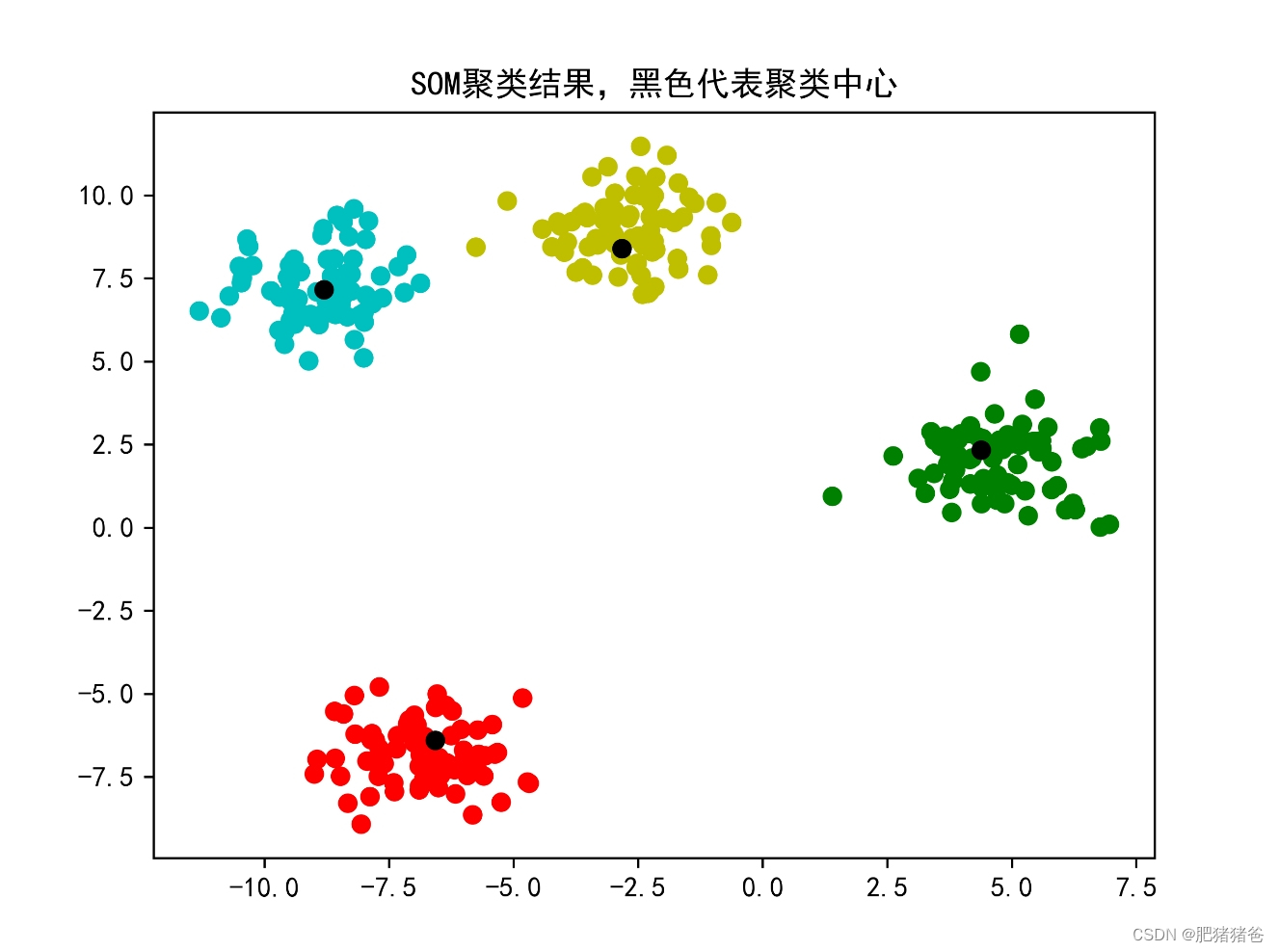

二维数据聚类结果：

在这里插入图片描述

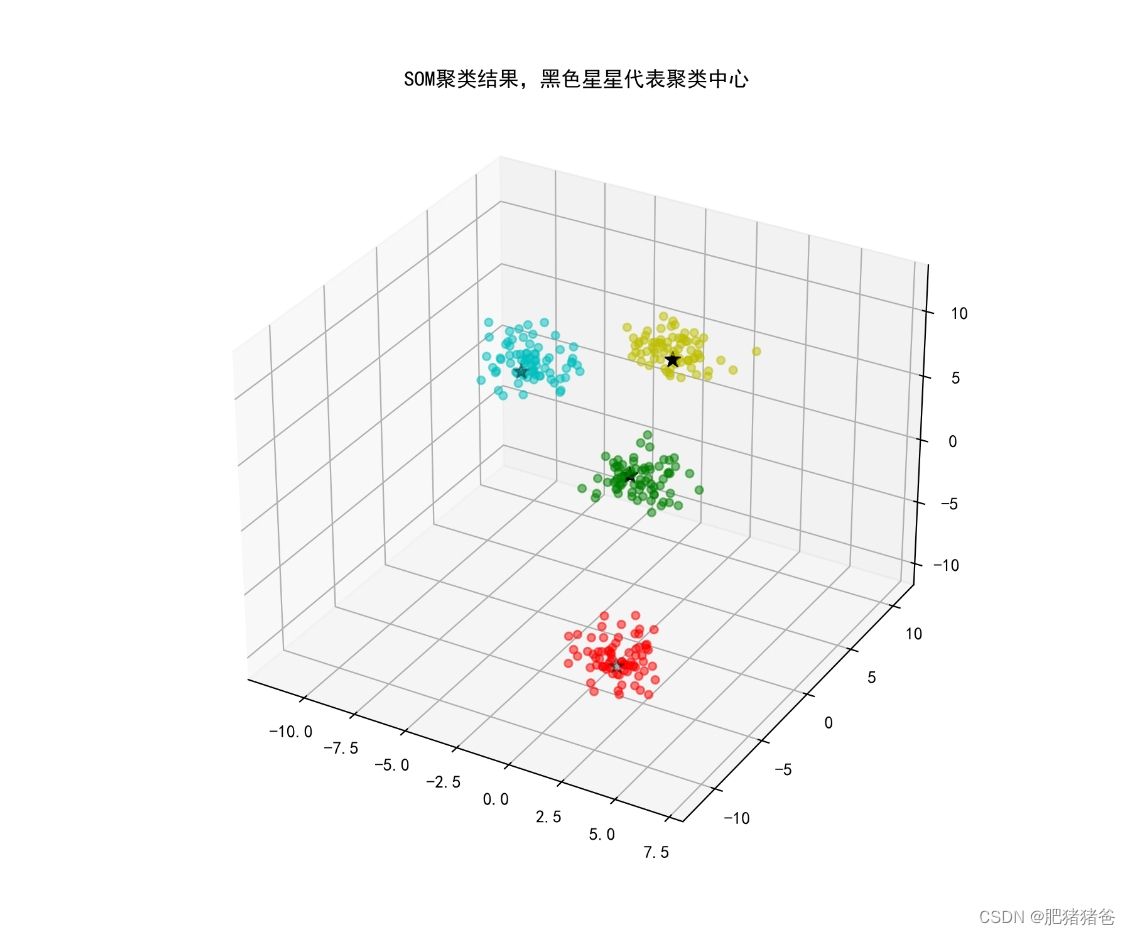

三维数据聚类结果：

在这里插入图片描述

⭐️ 应用场景

SOM算法在多个领域都有着广泛的应用，包括但不限于：

数据可视化： 通过将高维数据映射到二维或一维网格上，SOM算法可以帮助我们更直观地理解数据的分布情况和内在规律。
特征降维： 在机器学习和数据挖掘中，我们经常需要处理高维数据。SOM算法可以将这些数据映射到低维空间，从而简化问题并提高计算效率。
模式识别： SOM算法可以对输入数据进行聚类分析，并根据聚类结果识别出不同的模式或类别。这在图像识别、语音识别等领域具有广泛的应用前景。
故障检测： 在工业生产中，SOM算法可以用于监测设备的运行状态并检测潜在的故障。通过分析设备数据的聚类结果和分布情况，我们可以及时发现异常情况并采取相应措施。
