DDS技术原理

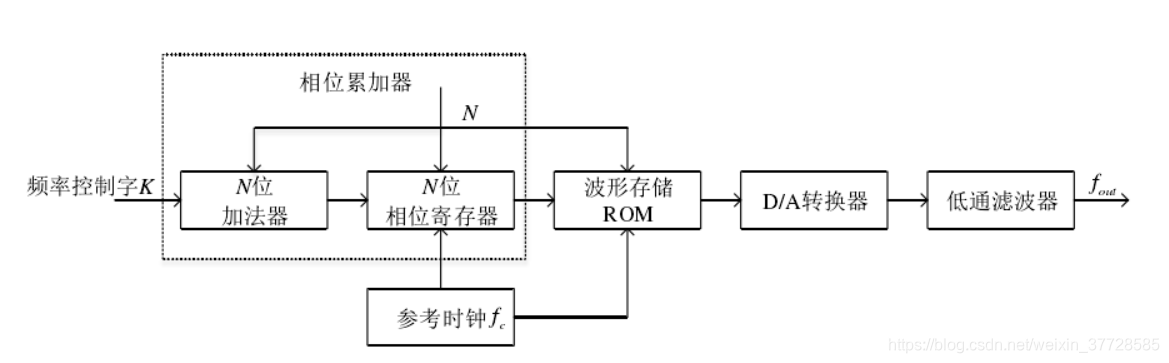

直接数字合成技术（Direct Digital Synthesizer，DDS）诞生于 20 世纪 70 年代，该技术融合数字信号处理理论和方法，从相位的角度进行数字化处理以获得所需要的正余弦波。DDS结构框图如下所示。其基本结构包括 N 位加法器、N 位相位寄存器、波形存储器、数模转换器、低通滤波器和工作时钟；其中 N 位加法器和 N 位相位寄存器构成 DDS 的相位累加器。

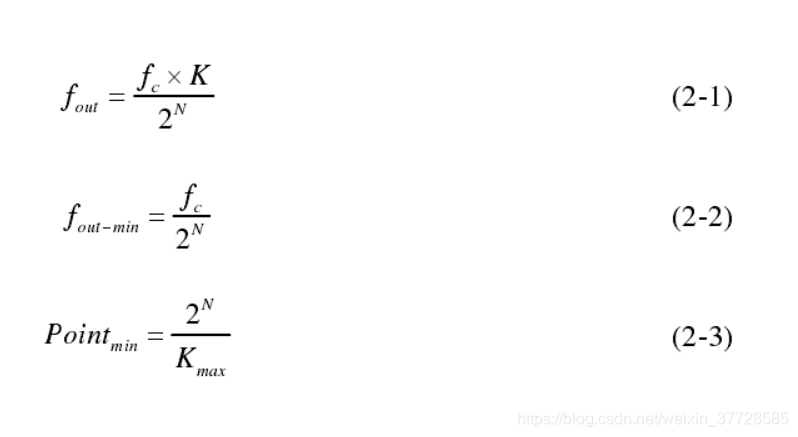

工作原理：在参考时钟的驱动下，DDS 模块开始工作，当每一个参考时钟来临时，相位累加器增加一个频率控制字K，当相位累加器的值大于等于2^N之后，就会对2^N求余数并从头开始循环累加，即可生成对应频率的信号。当频率控制字改变时，N 位相位累加器的单次累加值也会对应改变，输出信号的频率就会对应改变，通过改变频率控制字，即可生成任意频率的信号，DDS 输出信号的频率满足公式2-1。DDS 在参考时钟的作用下，通过对频率控制字不停地进行累加，用相位累加器输出的数据作为地址在波形存储器中通过查找地址所对应的幅值表，就可以完成其从相位到幅值之间的转化。通过改变 ROM 表中存放的数据，即可生成任意波形。
