【AD】DXF文件标注尺寸和导入测量尺寸不一致（缩小一倍）

1、 文档目标

DXF文件标注尺寸和导入测量尺寸不一致解决办法。

2、 问题场景

导入 DXF 文件，使用测量工具发现，测量结果和标注结果不一致，缩小了一倍。

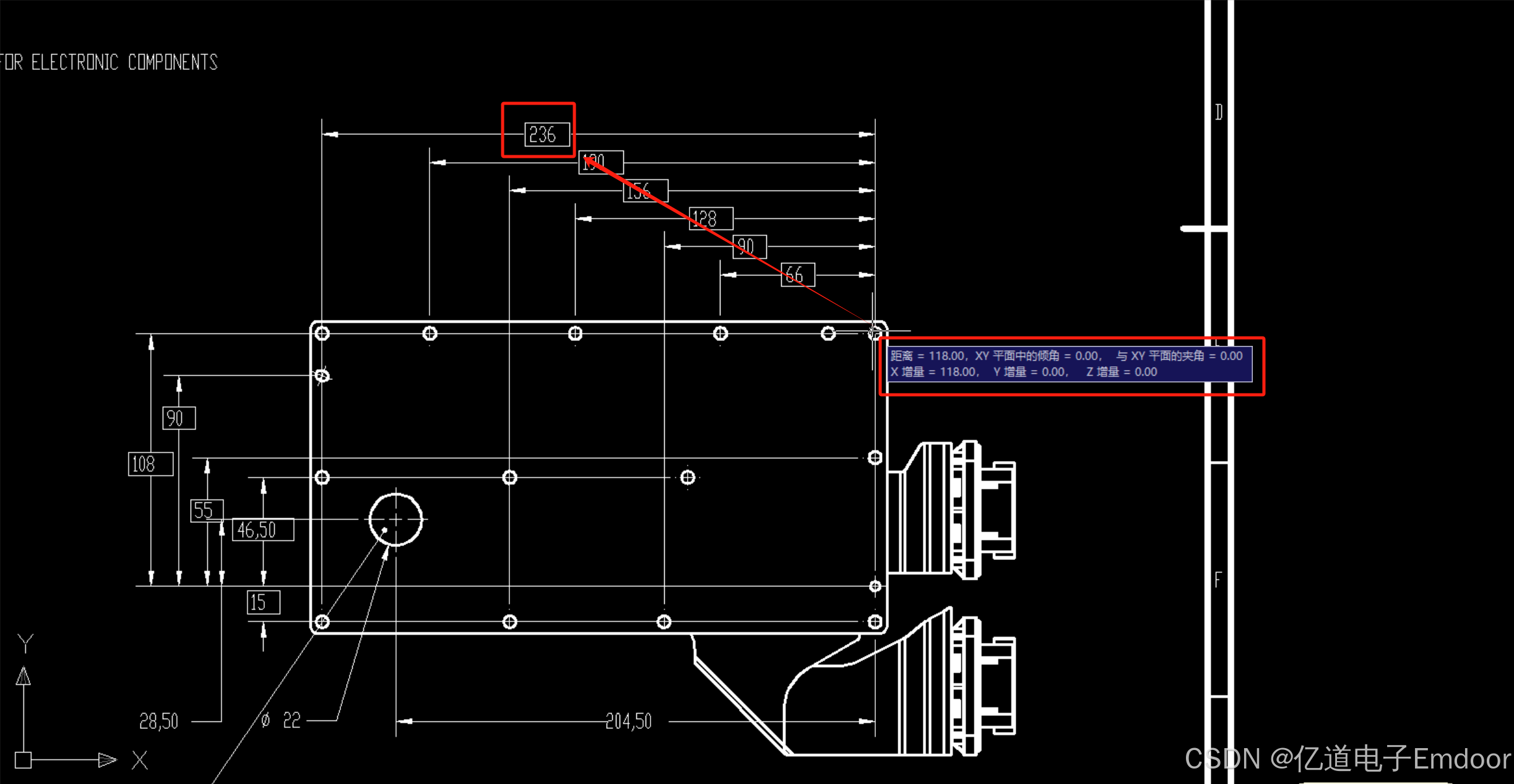

图 1

3、软硬件环境

1）、软件版本：Altium Designer 24

2）、电脑环境：Windows 10

3）、外设硬件：无

4、解决方法

使用 CAD 软件打开该文件，测量快捷键“DI”显示为 118，测量快捷键“DLI”显示为 236，相差一倍，和导入 AD 软件结果相同。

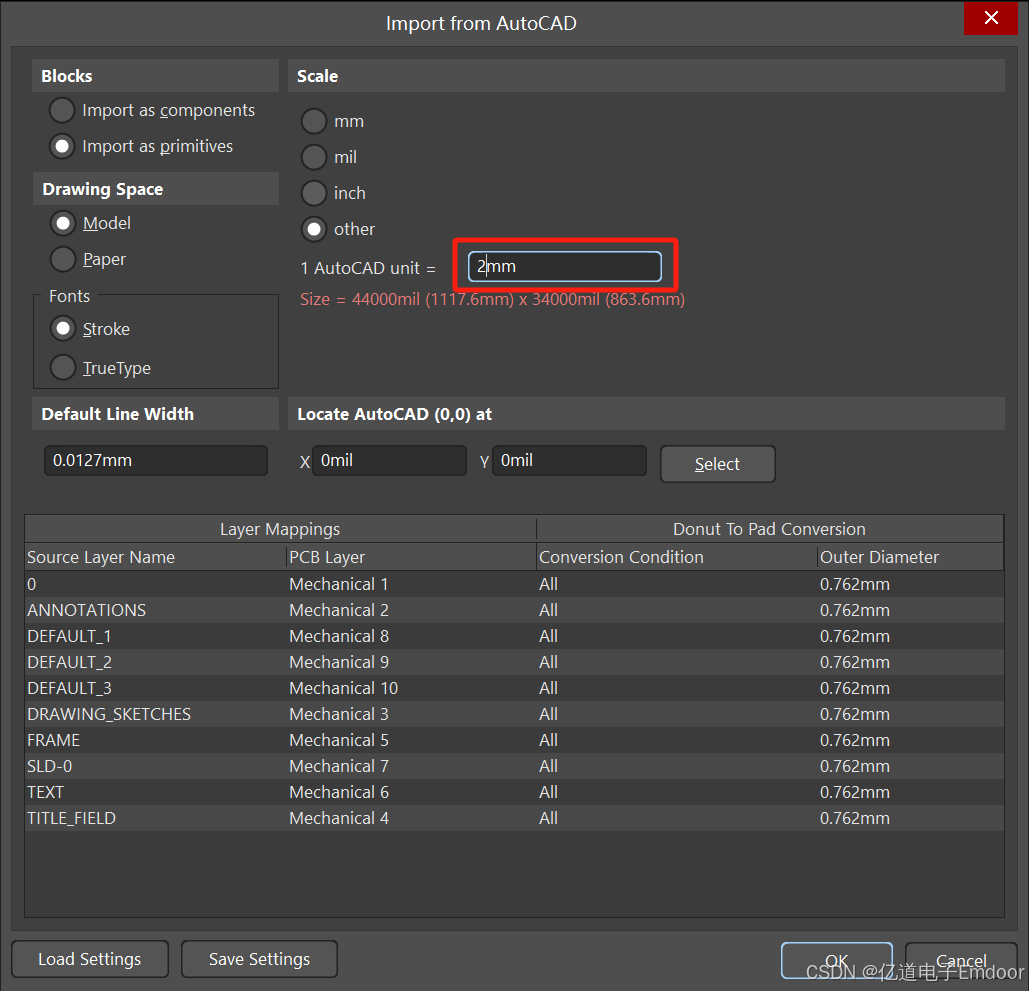

图 2

可以在导入 DXF 文件时，设置导入比例：1AutoCAD unit=2mm

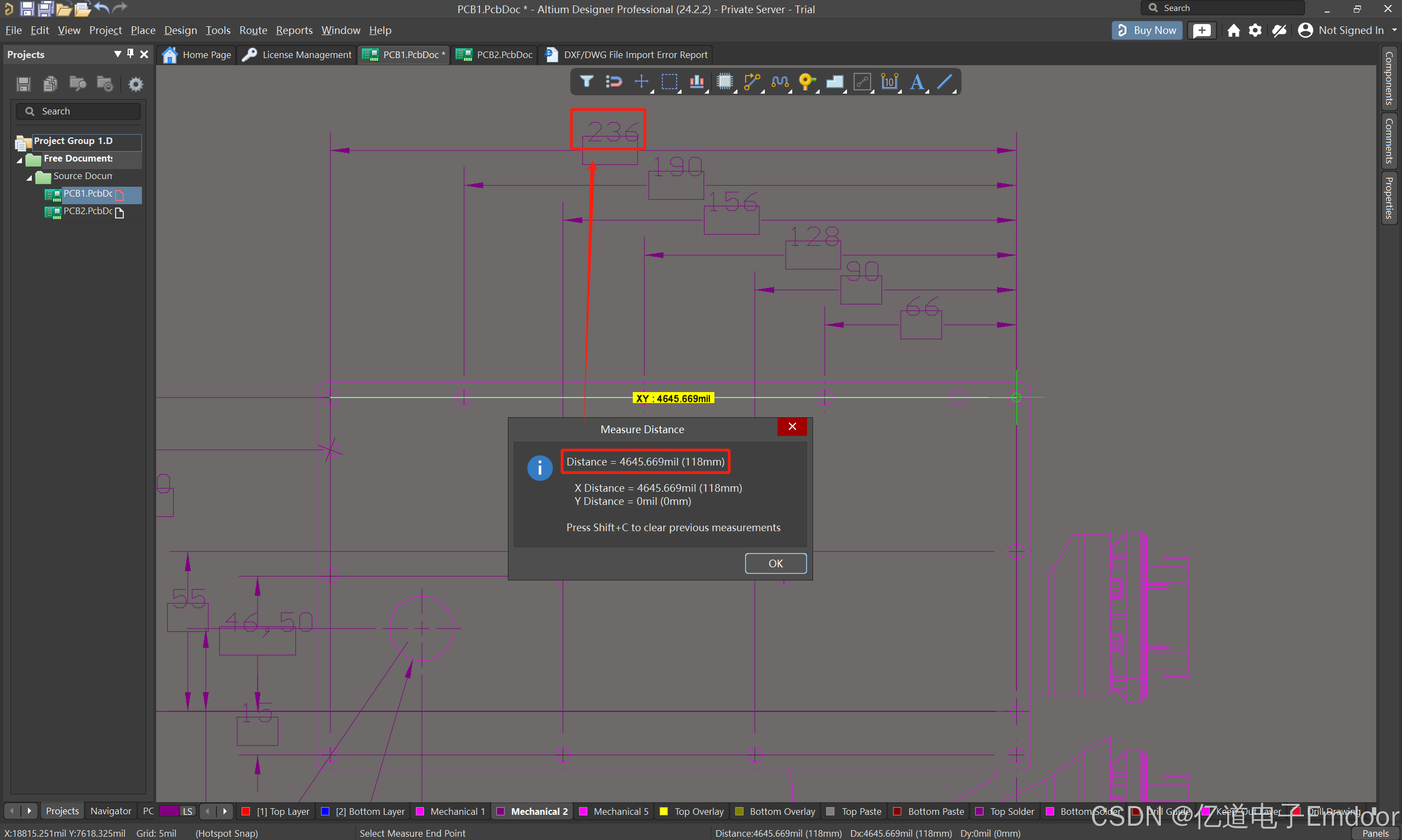

图 3

此时测量距离与标注相同了。

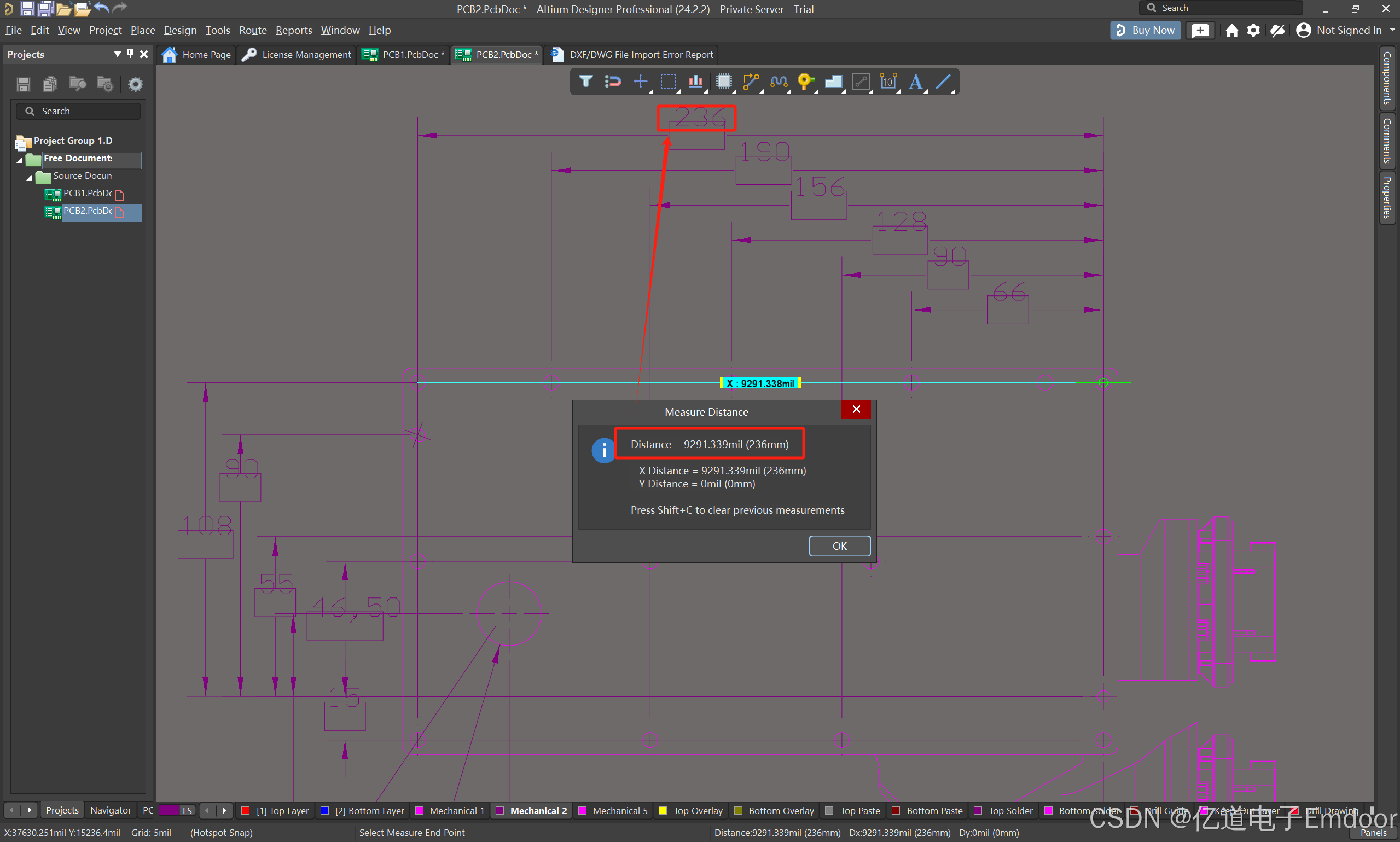

图 4



————————————————————————
