Segformer网络数据流机制

代码来源：https://github.com/bubbliiiing/segformer-pytorch

网络特点：

1. 结合了Transformers与轻量级的多层感知机(MLP)解码器。
2. 包含一个新颖的分层结构的Transformer编码器，该编码器输出多尺度特征。它不需要位置编码，因此避免了位置编码的插值，这在测试分辨率与训练时不同的情况下可能会导致性能下降。
3. 避免使用复杂的解码器。提议的MLP解码器从不同的层中聚合信息，从而同时结合了局部注意力和全局注意力来呈现强大的表示。
4. 设计非常简单和轻量级，这是在Transformers上实现高效分割的关键。
5. SegFormer系列模型从SegFormer-B0到SegFormer-B5有多个版本，与之前的模型相比，它们的性能和效率都有显著的提高。

SegFormer.py码解析：

nets/segformer.py 文件中定义了与 SegFormer 相关的几个类：

1. MLP：一个简单的多层感知机，将输入特征转化为所需的嵌入维度。
2. ConvModule：一个卷积模块，包括卷积层、批量归一化和激活函数。
3. SegFormerHead：定义了 SegFormer 的解码头。它接受从 backbone 提取的特征，并通过 MLP 将它们转化为所需的嵌入维度。然后，这些特征被上采样并融合，最后通过一个卷积层生成最终的语义分割结果。
4. SegFormer：这是主要的 SegFormer 模型类。它首先选择一个预训练的 backbone（这里提到了多个版本，如 b0、b1 等），然后使用 SegFormerHead 进行解码。

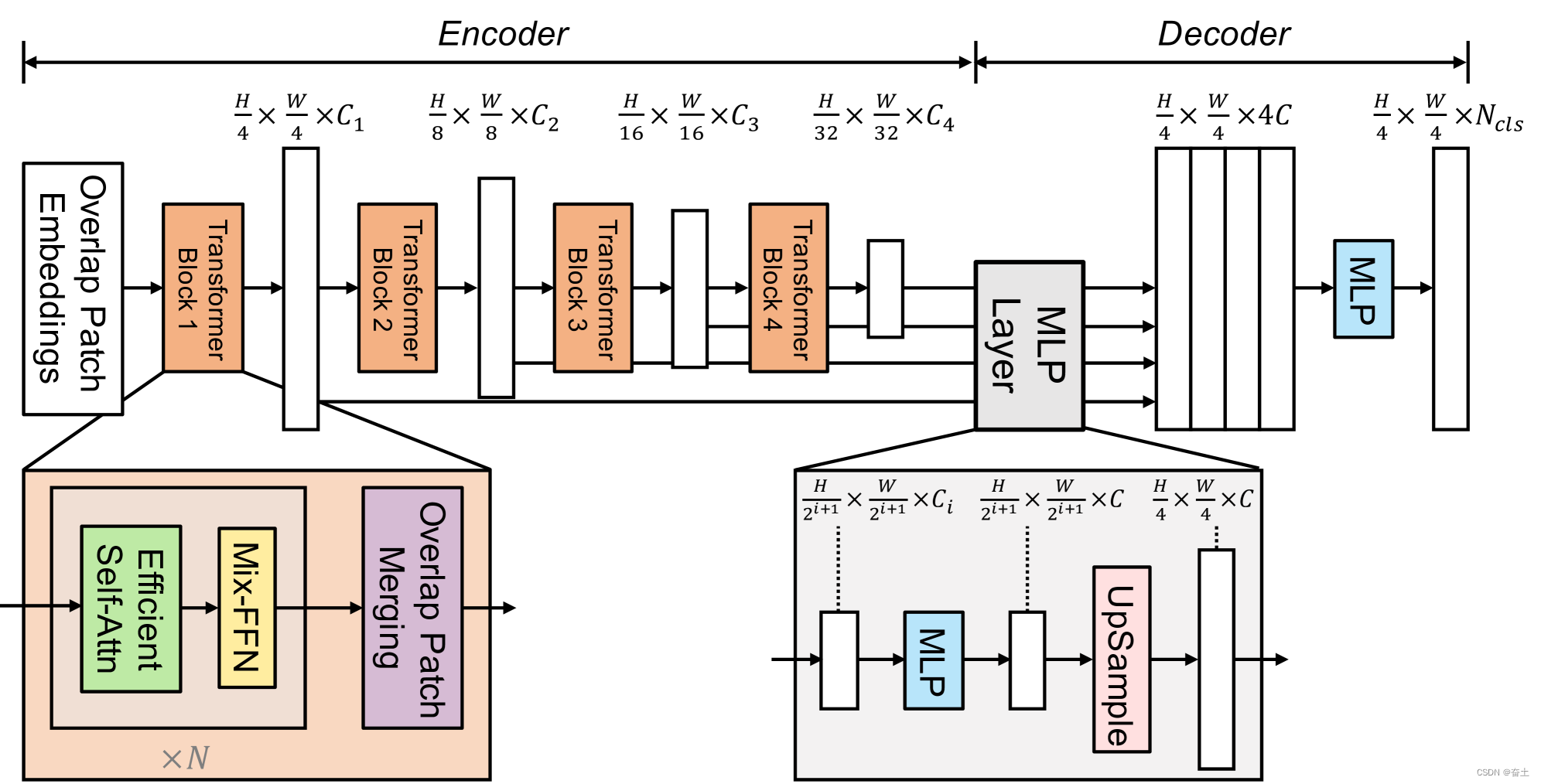

从上述代码中，我们可以看到 SegFormer 的基本数据流：

1. 输入图像首先通过选择的 backbone（例如 mit_b0、mit_b1 等）进行特征提取。
2. 这些特征（通常是多尺度的）被传递给 SegFormerHead。
3. 在 SegFormerHead 中，特征首先通过 MLP 被转化为所需的嵌入维度。
4. 这些嵌入特征然后被上采样并融合。
5. 最后，融合的特征通过一个卷积层得到最终的语义分割结果。

数据流及尺寸变化：输入为512x512x3的图片(使用b0主干网络)

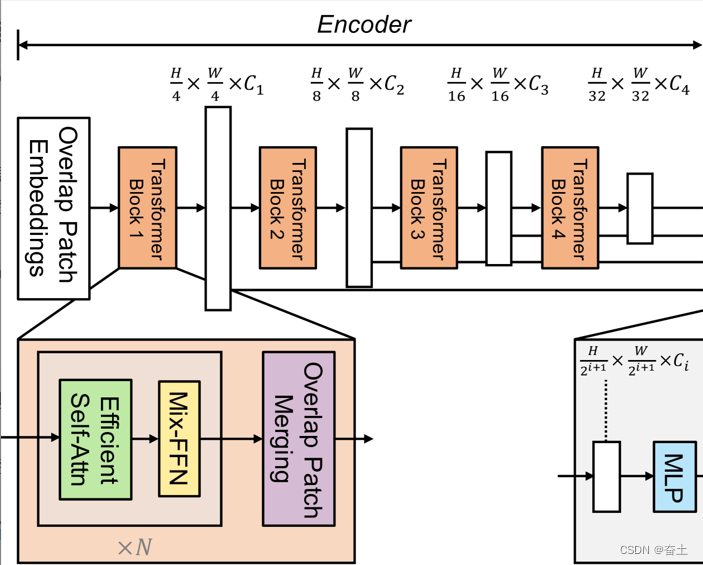

Encoder

mit(backbone)

为了更好地理解输入图像在网络中的数据流和其尺寸如何变化，我们首先需要查看 backbone.py 文件中的内容，特别是与 mit_b0（B0 主干）相关的部分。这将帮助我们了解 backbone 的结构和每一层的输出尺寸。

OverlapPatchEmbed 这是一个通过2D卷积操作将图像分块并将其嵌入到指定的维度的模块。例如，如果输入图像尺寸为512x512x3，并且指定了卷积核大小为7、步长为4和嵌入维度为768，则该模块将输出的特征图的维度变为较小，但通道数增加。

从 backbone.py 文件中提取的代码片段中，我们可以看到 mit_b0 是 MixVisionTransformer 的一个子类。从 MixVisionTransformer 的代码中，我们可以看到以下关于 mit_b0 主干的关键信息：

• 使用了 OverlapPatchEmbed 进行图像嵌入，这将使图像分块，并通过2D卷积操作将其嵌入到指定的维度。
• 接下来，输入经过一系列的 Transformer 模块进行特征提取。具体地，mit_b0 有4个部分，每部分由多个 Transformer 块组成。每个 Transformer 块都会保持其输入特征的尺寸不变。
  这是 mit_b0 类的定义，它是 MixVisionTransformer 的子类。我们可以从这个定义中提取以下关键参数和信息：

class mit_b0(MixVisionTransformer):
    def __init__(self, pretrained = False):
        super(mit_b0, self).__init__(
            embed_dims=[32, 64, 160, 256], num_heads=[1, 2, 5, 8], mlp_ratios=[4, 4, 4, 4],
            qkv_bias=True, norm_layer=partial(nn.LayerNorm, eps=1e-6), depths=[2, 2, 2, 2], sr_ratios=[8, 4, 2, 1],
            drop_rate=0.0, drop_path_rate=0.1)
        if pretrained:
            print("Load backbone weights")
            self.load_state_dict(torch.load("model_data/segformer_b0_backbone_weights.pth"), strict=False)

1. 嵌入维度 (embed_dims)：在网络的不同阶段，特征图的通道数（或嵌入维度）是 [32, 64, 160, 256]。这表示在第一阶段输出的特征图通道数为32，第二阶段为64，第三阶段为160，第四阶段为256。
2. 头数 (num_heads)：这是 Transformer 注意力机制中的多头注意力的头数。在不同的阶段，头数分别是 [1, 2, 5, 8]。
3. MLP比率 (mlp_ratios)：这决定了 MLP 中隐藏层的大小。在所有阶段，比率都是4。
4. QKV偏差 (qkv_bias)：设置为 True，这意味着 Transformer 中的 QKV 矩阵都有偏差项。
5. 规范化层 (norm_layer)：使用 LayerNorm，并设置 epsilon 为 1e-6。
6. 深度 (depths)：表示在每个阶段中有多少个 Transformer 块。在这种情况下，每个阶段都有2个 Transformer 块。
7. SR比率 (sr_ratios)：这些是空间缩减的比率，它们决定了在各个阶段如何减少特征图的尺寸。
8. Dropout比率 (drop_rate 和 drop_path_rate)：这些是常规 dropout 和路径 dropout 的比率。

最后，如果在train.py中将 pretrained 设置为 True，那么会从指定的路径加载预训练的 mit_b0 主干的权重。

现在，让我们结合这个定义和之前的分析来详细描述 mit_b0 的数据流和每一步的尺寸变化。

Stage

1. 输入：输入图像的尺寸为$512\times 512\times 3$

2. PatchEmbed：输入图像首先通过 PatchEmbed 层。这一步的具体操作是将图像分块，并通过2D卷积操作将其嵌入到指定的维度。经过 PatchEmbed 之后的输出尺寸是 $128\times 128\times 32$。

3. Stage1：

   • Transformer 块：包含2个 Transformer 块（由 depths 参数给出），每个块都包括注意力机制和 MLP。
   • 输出尺寸：由于每个 Transformer 块都不会改变其输入特征的尺寸，因此第一阶段的输出尺寸仍然是 $128\times 128\times 32$。

4. Stage2：

   • Transformer 块：同样包含2个 Transformer 块。
   • 输出尺寸：考虑到 embed_dims 参数，这一阶段的输出尺寸应为 $64\times 64\times 64$（这里假设特征图的尺寸减半）。

5. Stage3：

   • Transformer 块：同样包含2个 Transformer 块。
   • 输出尺寸：考虑到 embed_dims 参数，这一阶段的输出尺寸应为 $32\times 32\times 160$（这里假设特征图的尺寸再次减半）。

6. Stage4：

   • Transformer 块：同样包含2个 Transformer 块。
   • 输出尺寸：考虑到 embed_dims 参数，这一阶段的输出尺寸应为 $16\times 16\times 256$（这里假设特征图的尺寸再次减半）。

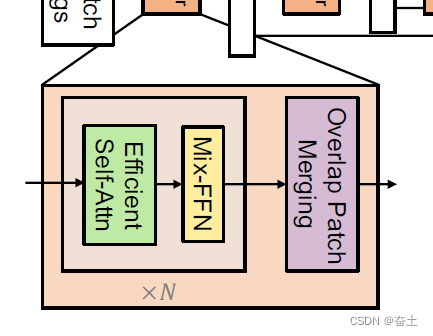

Transformer Block

class Block(nn.Module):
    def __init__(self, dim, num_heads, mlp_ratio=4., qkv_bias=False, qk_scale=None, drop=0., attn_drop=0.,
                 drop_path=0., act_layer=GELU, norm_layer=nn.LayerNorm, sr_ratio=1):
        super().__init__()
        self.norm1      = norm_layer(dim)

        self.attn       = Attention(
            dim, num_heads=num_heads, qkv_bias=qkv_bias, qk_scale=qk_scale,
            attn_drop=attn_drop, proj_drop=drop, sr_ratio=sr_ratio
        )
        self.norm2      = norm_layer(dim)
        self.mlp        = Mlp(in_features=dim, hidden_features=int(dim * mlp_ratio), act_layer=act_layer, drop=drop)

        self.drop_path  = DropPath(drop_path) if drop_path > 0. else nn.Identity()

        self.apply(self._init_weights)

    def _init_weights(self, m):
        if isinstance(m, nn.Linear):
            trunc_normal_(m.weight, std=.02)
            if isinstance(m, nn.Linear) and m.bias is not None:
                nn.init.constant_(m.bias, 0)
        elif isinstance(m, nn.LayerNorm):
            nn.init.constant_(m.bias, 0)
            nn.init.constant_(m.weight, 1.0)
        elif isinstance(m, nn.Conv2d):
            fan_out = m.kernel_size[0] * m.kernel_size[1] * m.out_channels
            fan_out //= m.groups
            m.weight.data.normal_(0, math.sqrt(2.0 / fan_out))
            if m.bias is not None:
                m.bias.data.zero_()

    def forward(self, x, H, W):
        x = x + self.drop_path(self.attn(self.norm1(x), H, W))
        x = x + self.drop_path(self.mlp(self.norm2(x), H, W))
        return x

一个 Block 包含了一个注意力模块 (Attention) 和一个多层感知机 (Mlp)。

1. 规范化层 (norm_layer)：每个 Block 在输入注意力模块和 MLP 之前都有一个规范化层。这是一种预处理步骤，用于标准化输入数据，使其具有零均值和单位方差。

2. 注意力模块 (Attention)：输入数据经过注意力模块进行处理。这个模块包含一个或多个自注意力头，这些头可以分别学习输入的不同方面。这个模块的输出与原始输入相加，形成一个残差连接。

3. 多层感知机 (Mlp)：这是一个简单的全连接网络，由一个或多个线性层和一个非线性激活函数组成。这个模块的输出也与原始输入相加，形成一个残差连接。

4. DropPath：这是一种特殊的 Dropout 技术，用于正则化网络并防止过拟合。它在训练过程中随机丢弃某些路径，而不是丢弃单个节点。

结合这个定义和之前的分析，详细解释 Block 的数据流和每一步的输入输出尺寸变化:

1. 输入：输入 x 的尺寸为 ((N, C, H, W))，其中 N 是批量大小，C 是通道数，H 和 W 分别是输入特征图的高度和宽度。输入还包括 H 和 W 本身，这可能与空间缩减 (sr_ratio) 有关，但这需要查看 Attention 模块的实现来进一步确定。

2. 规范化层：输入 x 首先经过规范化层 norm1，这不会改变输入的尺寸，所以输出尺寸仍然是 ((N, C, H, W))。

3. 注意力模块：经过规范化的输入接下来进入注意力模块。注意力模块的具体工作方式需要查看 Attention 类的实现来确定，但在大多数情况下，它不会改变特征的尺寸。因此，我们可以假设注意力模块的输出尺寸仍然是 ((N, C, H, W))。

4. 残差连接：注意力模块的输出与原始输入相加，形成一个残差连接。这也不会改变特征的尺寸，所以此步骤后的输出尺寸仍然是 ((N, C, H, W))。

5. 第二个规范化层和 MLP：注意力模块的输出经过第二个规范化层和 MLP。与前面的规范化层和注意力模块类似，这些操作也不会改变特征的尺寸，所以 MLP 的输出尺寸仍然是 ((N, C, H, W))。

6. 第二个残差连接：MLP 的输出与其输入相加，形成第二个残差连接。这也不会改变特征的尺寸，所以此步骤后的输出尺寸仍然是 ((N, C, H, W))。

所以，对于 Block 类，我们可以得出以下结论：无论输入特征的尺寸是什么，输出特征的尺寸都将是相同的。这是因为所有的操作，包括注意力模块、MLP 和残差连接，都保持特征的尺寸不变。希望这能帮助您更好地理解 Block 的结构和工作原理！

---

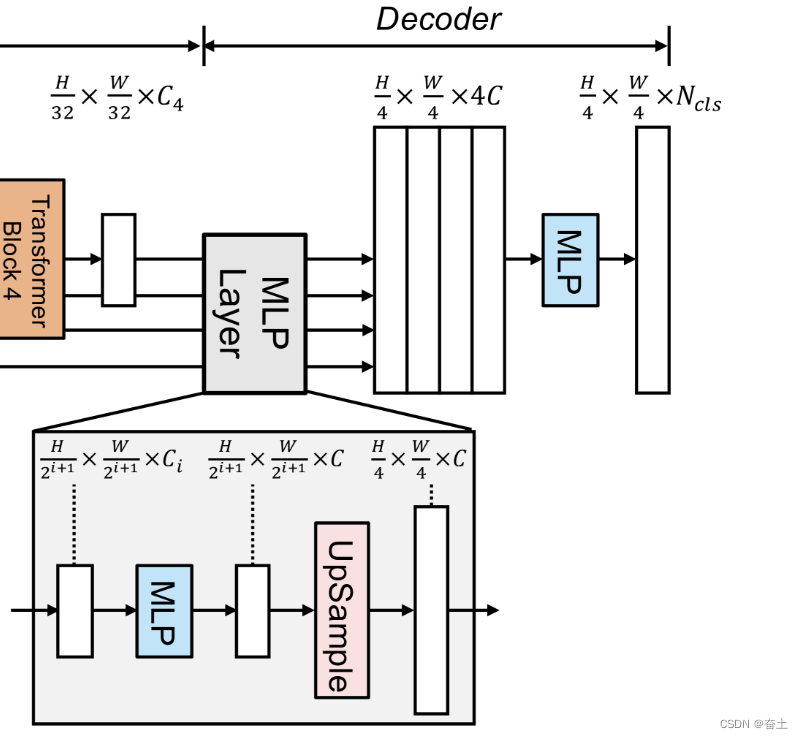

解码头 (Head)：

1. MLP解码器：首先，每个特征图 $c1,c2,c3,c4$（这些特征来自 mit_b0 主干）都通过一个 MLP 层进行处理，将其转化为指定的嵌入维度（embedding_dim）。

2. 上采样：经过 MLP 的特征图 $c4{,}_{c}3{,}_{c}2$ 都被上采样到与 $c1$相同的尺寸。

3. 特征融合：接下来，所有的特征图都被串联在一起，并通过一个卷积模块 (linear_fuse) 进行融合。

4. 预测：最后，融合的特征图经过一个卷积层生成最终的语义分割结果。

为了明确每一步的输出尺寸，我们可以总结如下：

1. 输入尺寸：

   • $c1$：$128\times 128\times 32$
   • $c2$：尺寸较小，但经过上采样后为 $128\times 128\times 64$
   • $c3$：尺寸更小，但经过上采样后为 $128\times 128\times 160$
   • $c4$：尺寸最小，但经过上采样后为 $128\times 128\times 256$

2. 经过 MLP 和上采样后，所有的特征图都有相同的尺寸 $128\times 128$，但通道数为嵌入维度（embedding_dim）。

3. 融合后的特征图尺寸为 $128\times 128\times embedding\_dim$。

4. 最终的语义分割输出尺寸为 $128\times 128\times num\_classes$。
