CTO被用来将命令从Master发送到Slave，以及将Slave的响应发送到Master。

XCP 命令结构

Slave 收到来自 Master 的命令，必须对其做出正面或负面的响应。

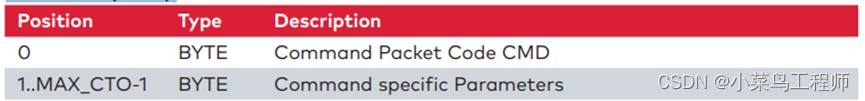

命令 (CMD):

每条命令都有一个唯一的编号，此外，还可以随命令发送其他具体参数，这里定义的最大参数个数为MAX_CTO-1，MAX_CTO表示CTO包的最大长度，单位为字节。

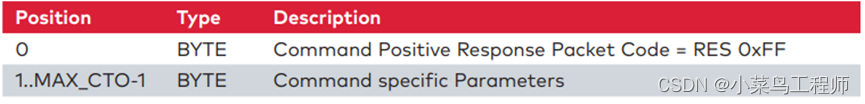

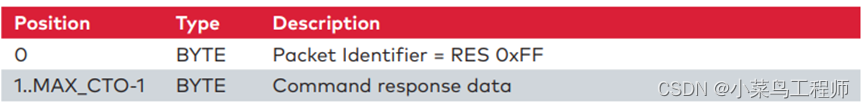

肯定响应：

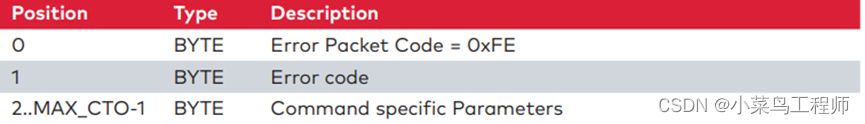

否定响应：

具体参数也可以作为补充信息传递给消极的回应，而不仅仅是积极的回应。举个例子，在Master和Slave之间建立连接。在Master和Slave开始通信时，Master向Slave发送一个连接请求，而从Slave必须积极响应，从而产生一个连续的点对点连接。

Master –>Slave: 连接

Slave –> Master: 肯定响应

连接命令：

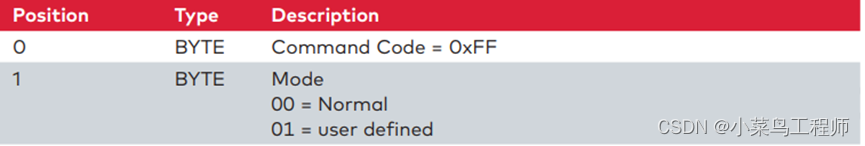

模式 00 表示 Master 希望与 Slave 进行正常XCP 通信。如果 Master 在建立连接时使用 0xFF 0x01，则 Master 正在请求与 Slave 进行 XCP 通信。同时，它通知 Slave 它应该切换到特定的 - 用户定义- 模式。

Slave肯定响应：

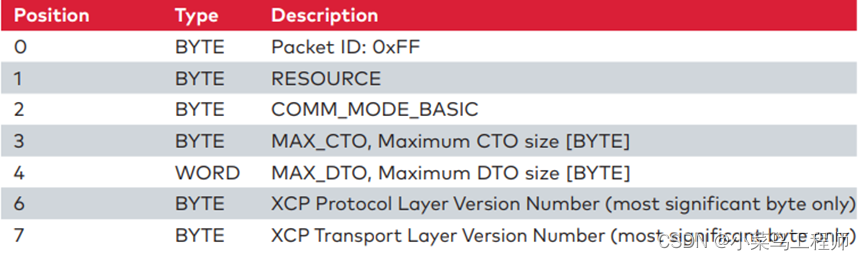

Slave的肯定响应可以采取更广泛的形式。当与Slave建立连接时，它已经向Master发送了特定于通信的信息。例如，RESOURCE是Slave提供的关于是否支持页面切换或是否可以在XCP上闪烁的信息。使用MAX_DTO，从端通知主端它支持的传输测量值的最大数据包长度，等等。您将在ASAM XCP第2部分协议层规范中找到有关参数的详细信息。

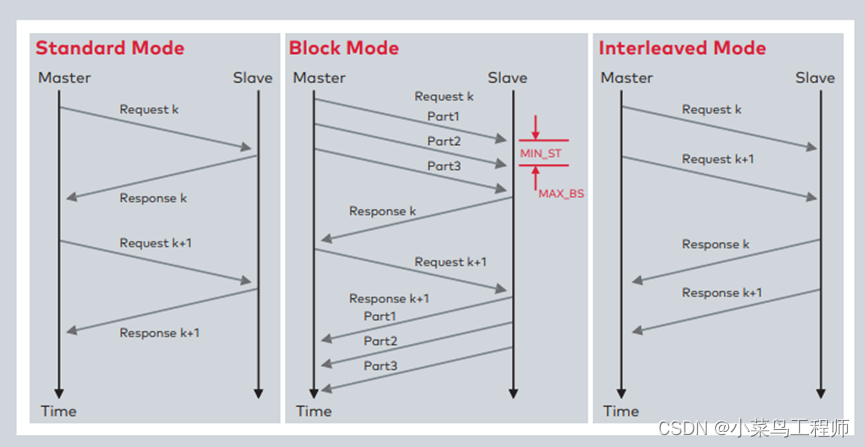

XCP允许在主从之间交换命令和反应的三种不同模式:Standard模式、Block模式和Interleaed模式。

在标准的通信模型中，每个对Slave的请求后面都有一个响应。除了XCP ON CAN，它不允许多个slave对Master的命令做出反应。因此，每个XCP消息总是可以追溯到一个唯一的Slave。这种通信模式就是Standard模式。

Block传输模式是可选的，节省了大量数据传输(例如上传或下载操作)的时间。尽管如此，在Slave方，在这种模式下必须考虑性能问题。因此，需要维护两个命令之间的最小间隔时间(MIN_ST)，并将命令总数限制在MAX_BS的上限值。另外，Master可以使用GET_COMM_MODE_INFO从Slave读取这些通信设置。前面提到的限制在Master方Block传输模式中不需要观察，因为PC机的性能几乎总是足以接受来自微控制器的数据。

由于性能原因，还提供了交错模式。但是这种方法也是可选的，与块传输模式相反，它在实践中没有相关性。

CMD

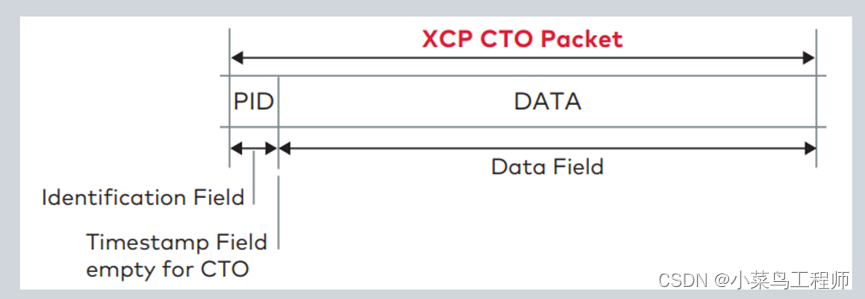

Master通过CMD向Slave发送一个通用请求。PID (Packet Identifier)字段包含命令的标识号。附加的特定参数在数据字段中传输。然后Master等待Slave肯定或者否定响应。

XCP的实现也具有很强的可伸缩性，因此不需要实现每个命令。在A2L文件中，把可用的cmd列在所谓的XCP IF_DATA中。如果在A2L文件中的定义和在Slave中的实现之间有差异，Master可以根据Slave的响应确定，Slave甚至不支持该命令。如果Master发送了一个没有在Slave上实现的命令，那么Slave必须响应ERR_CMD_UNKNOWN并且没有在Slave上发起任何活动。这会让Master快速知道一个可选命令还没有在Slave上实现。

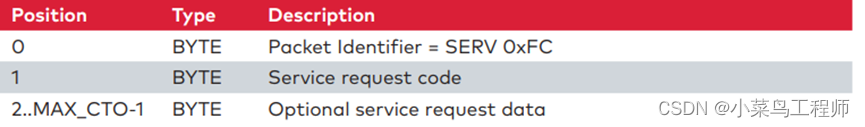

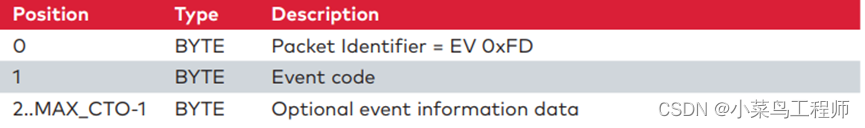

命令中还包括其他一些参数。请从文档ASAM XCP第2部分的协议层规范中获取精确的细节。

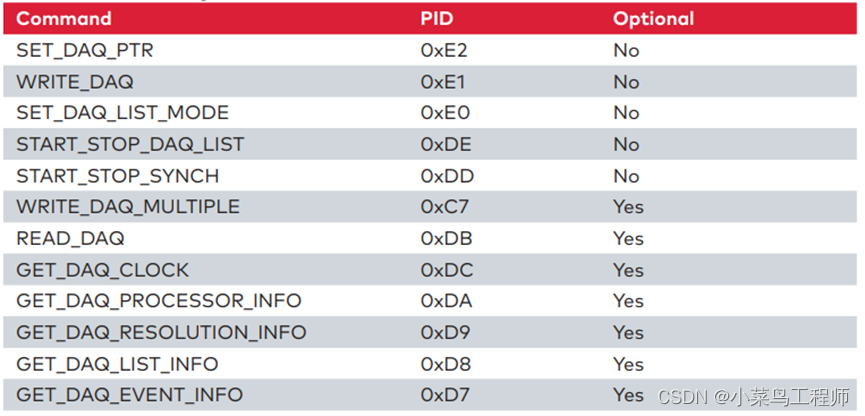

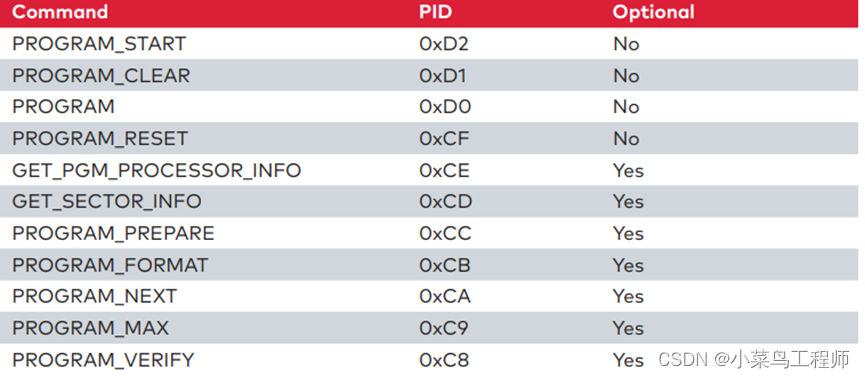

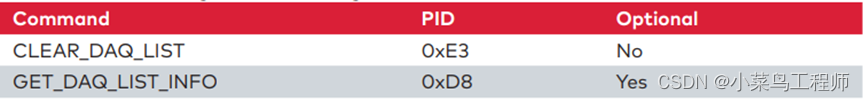

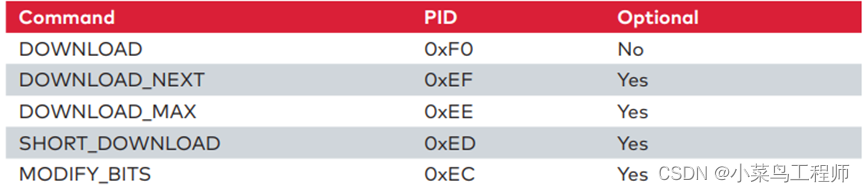

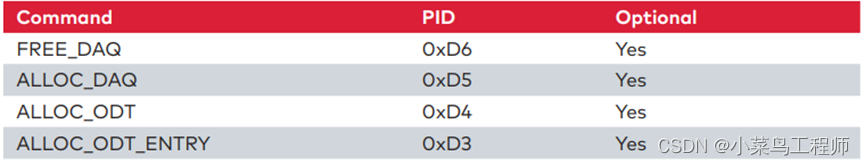

命令按组划分: Standard, Calibration, Page, Programming 和 DAQ测量命令。如果不需要某个组，则不需要实现该组的命令。如果组是必要的，那么某些命令必须始终在Slave中可用，而组中的其他命令是可选的。

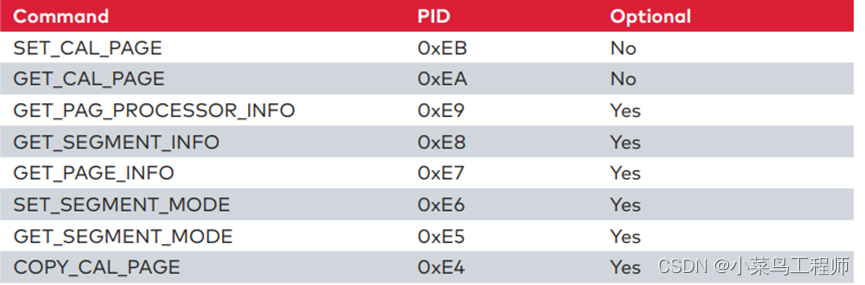

下面以概述为例。Page组中的SET_CAL_PAGE和GET_CAL_PAGE命令被标识为非可选。这意味着在一个支持页面切换的XCP Slave中，至少必须实现这两个命令。如果在Slave中不需要切换页面，则不需要执行这些命令。

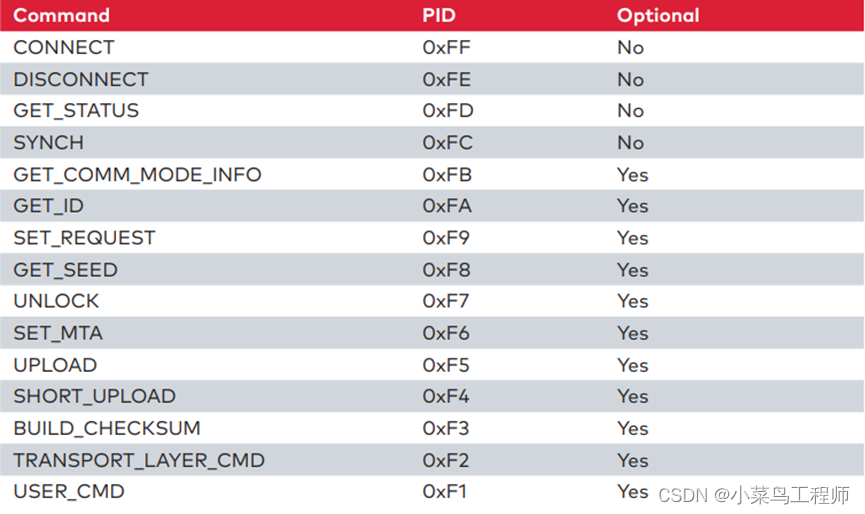

Standard 命令:
