SPI协议学习笔记----结合W25Q128

本篇博客重点在于介绍SPI时序以及W25Q128操作的相关知识点以及注意事项。

1. SPI协议

SPI(Serial Peripheral interface),串行外围外设接口，属于一种高速全双工的通信总线。

1.1 SPI物理层

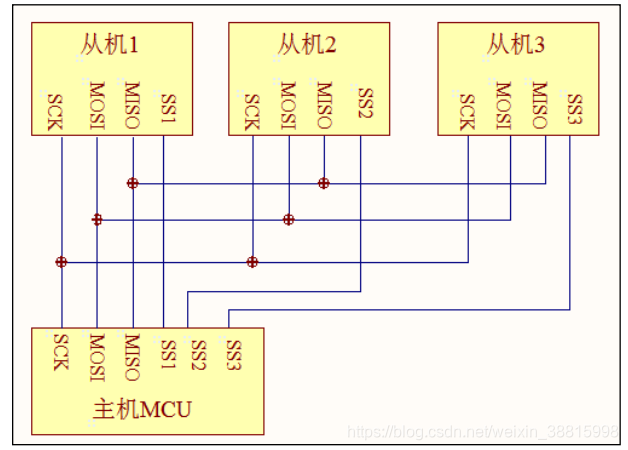

                                                              图1-1 SPI通讯接线

信号线名称	作用
(片选信号线)	SPI和IIC不同，从设备没有自身地址，需要通过片选信号线选择从设备，同时片选信号线还有发送起始和终止通讯信号的作用
SCK(时钟信号线)	SPI属于同步通讯，需要主机提供时钟信号，统一数据交换时序
MOSI	Master Output, Slave Input，也就是主机输出，从机输入
MISO	Master Input, Slave Output

1.2 SPI协议层

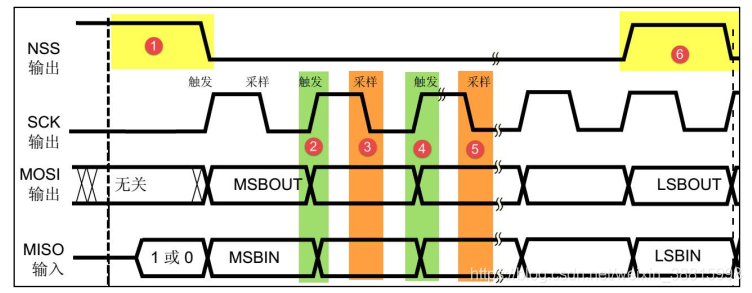

                                                                            图1-2 SPI通讯时序

这个时序还是比较好分析的，1编号属于起始信号，也就是选择片选；和IIC相同，我们需要定义数据改变和数据保持的时刻，如图上的2、4属于准备数据，3、5属于数据保持以及数据交换的时刻，但是SPI提供四种数据交换的模式，主要是为了兼容不同的器件，只要对应设置就行。CPOL/CPHA 及通讯模式。（其实所有的通讯协议都一样，没有对错，只要统一就行）

CPOL和CPHA设置是独立的，其中CPOL决定了“时钟极性”，也就是空闲状态SCK的电平，所谓的空闲状态就是没有数据交互，没有从设备被选中，NSS属于高电平的时刻。图1-2显然时钟极性是低，也就是说CPOL为0；

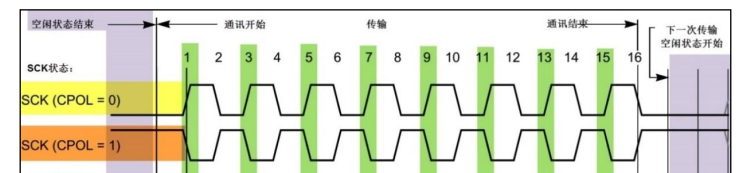

                                                                          图1-3 CPOL对应时钟极性

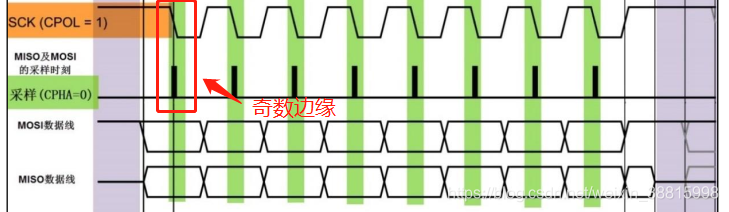

CPHA决定采样边缘，为0就是再奇数边缘采样（从1算起），为1从偶数边缘采样。

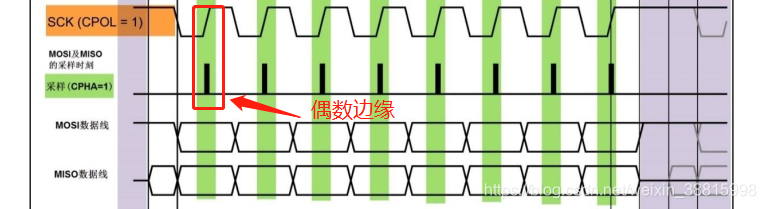

                                                      图1-4 CPHA对应采样边缘

这个和我们平常去定义下降沿上升沿采样习惯不一样，单最终来说都是设置采样时刻

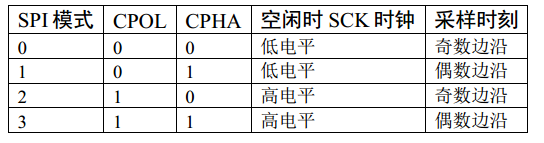

                                                     图1-5 SPI四种模式

2. SPI操作W25Q128如何配置以及为什么

学习了SPI相关知识，我们就要根据特定的器件去配置，实现数据交互，如下结合STM32F4库函数开发去配置对应的SPI

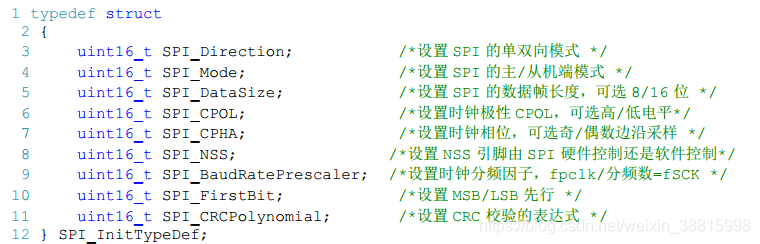

SPI_Init初始化结构体，我就省略了GPIO以及复用功能的初始化了。

首先SPI_Direction我们需要对FLASH进行读写，选择全双工的模式，同时选择主机模式和八位数据位

	SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;  //设置SPI单向或者双向的数据模式:SPI设置为双线双向全双工
	SPI_InitStructure.SPI_Mode = SPI_Mode_Master;		//设置SPI工作模式:设置为主SPI
	SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;		//设置SPI的数据大小:SPI发送接收8位帧结构

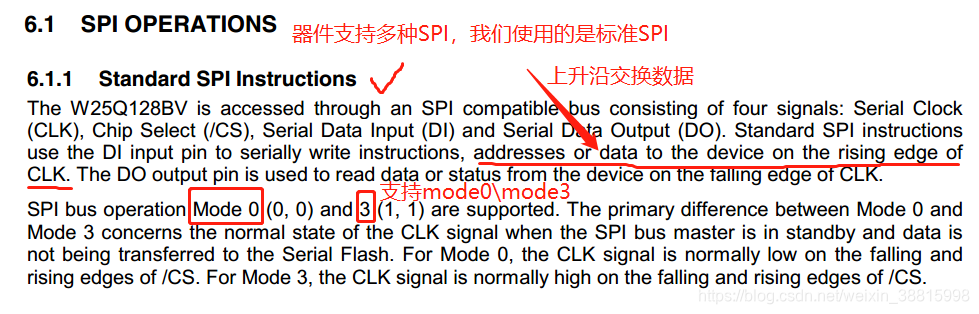

下面比较有选择困难的就是时钟极性以及采样边沿的选择了，这个我们就必须查看W25Q128数据手册了

根据之前的表格，我们可以设置CPOL=0,CPHA=0或者CPOL=1，CPHA=1即可。（博主设置为（0, 0）读取不了，不知道为什么）

SPI_InitStructure.SPI_CPOL = SPI_CPOL_High;		//串行同步时钟的空闲状态为高电平
SPI_InitStructure.SPI_CPHA = SPI_CPHA_2Edge;	//串行同步时钟的第二个跳变沿（上升或下降）数据被采样

NSS我们为了方便控制逻辑，选择软件控制，就好像控制LED一样即可，控制逻辑需要软件实现

SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;		//NSS信号由硬件（NSS管脚）还是软件（使用SSI位）管理:内部NSS信号有SSI位控制

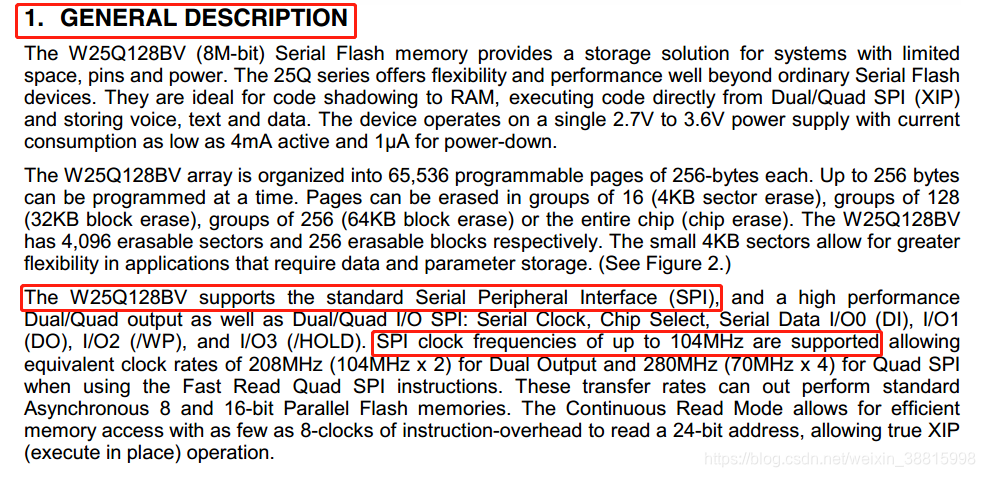

SPI时钟速度，时钟决定了通讯速度，STM32 SPI速度决定于外设挂载的时钟线速度（APB1、APB2），其中APB1 42M, APB2 84M；同时也和分频因子有关，选择的是SPI1挂载在APB2，同时这个速度选择遵从短板效应，由最低速度的设备决定。我们看看W25Q128支持速度如何：

支持104MHZ，大大大于我们STM32 SPI外设最高速度

SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_2;		//定义波特率预分频的值:波特率预分频值为2

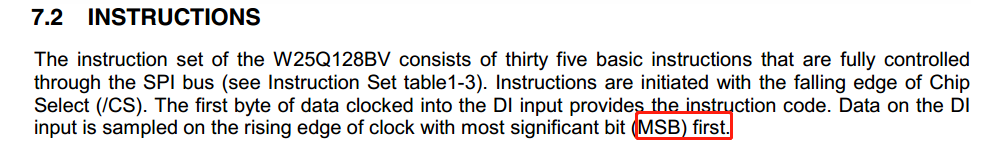

数据传输顺序，这个也需要查看数据手册才能确定，当然，你也可以随便，只要系统统一，高位优先写进去就得高位优先读出来（博主做过实验，对于自身写的数据是没问题，但是对于常数，设备ID就会出现问题，还得自己转换，还是别这样搞，乖乖看数据手册）

对于奇偶校验的话，我们只需要设置大于1的值即可。

配置好SPI我们应该就可以传输一些数据了，首先应该去看看读出的ID是否正确，如果ID都不正确就说明配置出问题了，后面的写入数据读出数据就肯定不行了。SPI操作FLASH只要遵从数据手册的逻辑顺序就行了，和之前的AT24C02分析过程差不多，就是写入操作命令，写入地址，写入数据，都有一套标准的操作流程，不过需要注意，写是需要擦除以及自行换页的，读是可以直接读取，自动换页。

3. FLASH写入前为什么需要擦除

Flash 的编程原理都是只能将 1 写为 0，而不能将 0 写为 1。所以在 Flash 编程之前，必须将对应的块擦除，而擦除的过程就是把所有位都写为 1 的过程，块内的所有字节变为 0xFF

4.代码下载

https://github.com/oraSC/STM32-course/tree/master/SPI/SPI%E6%93%8D%E4%BD%9CW25Q128
