硬件设计系列--ESD与TVS的区别

问题引入

在电子设计过程中，我们经常会遇到ESD,TVS这种器件，那么这些缩写的全称是什么呢？又起到什么作用？它们分别适用于那些场合？下面就是要讨论这些内容。

概念

ESD全称是Electro-Static discharge，意思就是"静电释放"，国际上习惯将用于静电防护的器材统称为ESD，中文名称为静电阻抗器。
TVS全称是Transient Voltage Suppressor,意思是瞬间电压抑制管，是一种二极管形式的高效能保护器件。

作用

ESD是放电管，主要在器件的关键引脚上起作用，比如HDMI数据线、USB2.0和USB3.0的数据线、ETH的数据线等高速信号，目的是保护将这些高速信号线的静电通过合适的途径释放到电路系统的地；
TVS是瞬态抑制管，具有快速响应能力和抢电脑的浪涌吸收能力，主要放在电源的输入端吸收浪涌。

引脚数

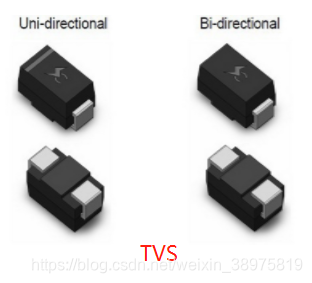

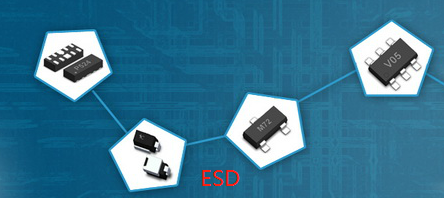

一般来讲，ESD有三个引脚，由两个二极管串联起来，引出第三个引脚,但也有集成的10pin，4对信号线+1对GND；TVS一般有两个引脚；

应用电路

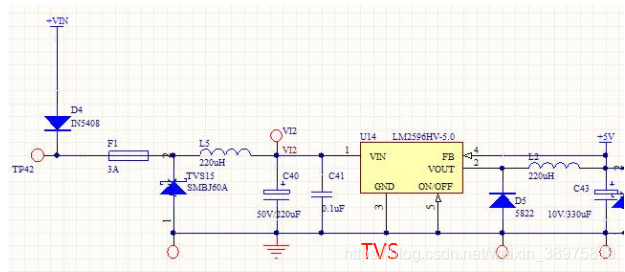

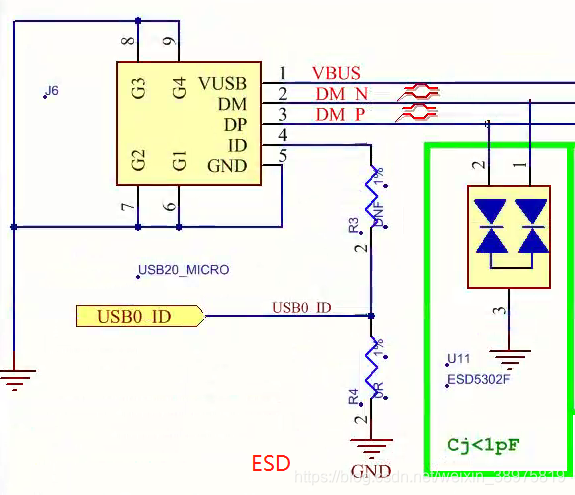

ESD二极管正极接在信号管脚的公共端，负极接被保护引脚，起到释放静电的作用，TVS在电源输入端，正极接系统GND，负极接电源正，起到防浪涌的作用，瞬间吸收由于浪涌对后级电路起保护作用。
